摘要
本文介绍了以AT89S51单片机为核心的温度控制系统的工作原理和设计方法。温度信号由温度芯片DS18B20采集,并以数字信号的方式传送给单片机。文中介绍了该控制系统的硬件部分,包括:温度检测电路、温度控制电路、PC机与单片机串口通讯电路和一些接口电路 。单片机通过对信号进行相应处理,从而实现温度控制的目的。文中还着重介绍了软件设计部分,在这里采用模块化结构,主要模块有:数码管显示程序、键盘扫描及按键处理程序、温度信号处理程序、继电器控制程序、单片机与PC机串口通讯程序。

关键字:单片机 DS18B20温度芯片 温度控制 串口通讯

整个系统的功能是由硬件电路配合软件来实现的,当硬件基本定型后,软件的功能也就基本定下来了从软件的功能不同可分为两大类:一是监控软件(主程序),它是整个控制系统的核心,专门用来协调各执行模块和操作者的关系。二是执行软件(子程序),它是用来完成各种实质性的功能如测量、计算、显示、打印、通讯等。每一个执行软件也就是一个小的功能执行模块。设计者应将各执行模块一一列出,并为每一个执行模块进行功能定义和接口定义。各执行模块规划好后,就可以规划监控程序了。
首先要根据系统的总体功能和键盘设置选择一种最合适的监控程序结构,然后根据实时性的要求,合理地安排监控软件和各执行模块之间地调度关系。







目  录
摘要   …………………………………………………………… 3
一、 方案设计与论证…………………………………………… 3
1、 测量部分…………………………………………………3
2、 主控制部分………………………………………………4
3、 总结………………………………………………………4
二、 各电路的设计……………………………………………… 5
1、 键盘电路…………………………………………………5
2、 加热器控制电路…………………………………………8
3、 温度测试电路……………………………………………8

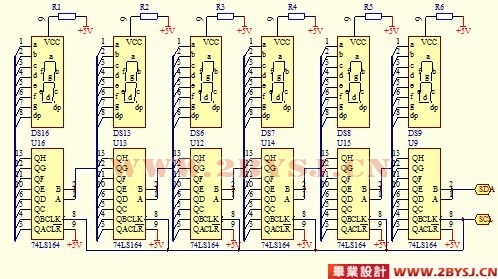

4、 七段数码管显示电路……………………………………9

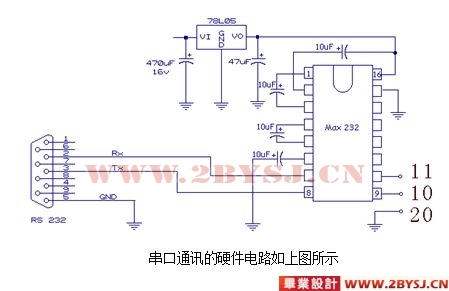

5、  口通讯电路………………………………………………10
三、程序设计………………………………………………………11
概 述……………………………………………………………11
  1、  程序结构分析……………………………………………11
(优秀毕业设计:www.2bysj.cn)
  2、  主程序……………………………………………………12
四、测试方法和测试结果…………………………………………12
 1、   测试环境………………………………………………12
 2、   测试方法………………………………………………12
 3、   测试结果………………………………………………13
4、   测试结果分析…………………………………………13
五、总结……………………………………………………………13
七、应用举例………………………………………………………14
【参考文献】………………………………………………………15
附:使用说明………………………………………………………15
    外观图片………………………………………………………16
