基于单片机的电子密码锁的设计

摘  要
本论文详细地论述了以单片机为处理器的密码锁自动控制器的硬件、软件设计和系统编程的问题。本控制器以ATMEL公司的AT89C52单片机为核心，键盘、显示电路，输出控制电路，告警提示电路等构成。
利用目前使用的微处理器AT89C52 作为控制元件设计了一种电子密码锁。其具有可设置多组密码、多次改写和保存密码的优点，克服了普通锁需要随身携带钥匙且易丢失、保密性差的缺点，在宾馆、办公大楼、仓库、保险柜和家庭普遍适用。

关键词：信息存储；密码锁；设计；单片机

ABSTRACT
The hardware layout and software development for single chip microprocessor Electronic Trick Lock controller and system programming are presented in detail in this paper. Based on the ATMEL company’s AT89C52 single chip microprocessor, the whole system consists of keyboard and display circuit, output control signal circuit, alarm circuit and so on.
Used present microprocessor AT89C52 as control part, designed a electronic trick lock. It can be set up some cipher code, changed many times and kept cipher code. It overcame the weakness of common lock that must take key and be lost easily. It is suitable to hotel, offices of building, storehouses, safes and families.

Key words: information access; trick lock; design; single chip device

硬件设计
电子密码锁设计的重点就是控制密码信息的存储和读写的软件编写。本章讲述的电子密码锁的硬件设计，其中包括各模块的器件选择和电路设计。下面详细的介绍了信息存储器的选择、单片机的选择、LED数码管显示电路、键盘接口电路、控制电路和告警提示电路的设计。

电路设计的总体方案

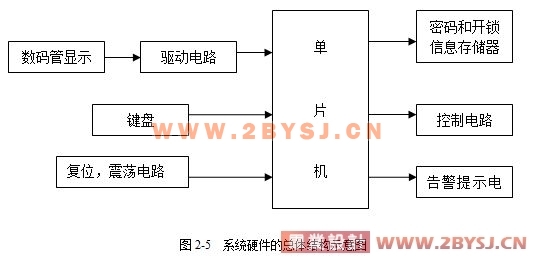

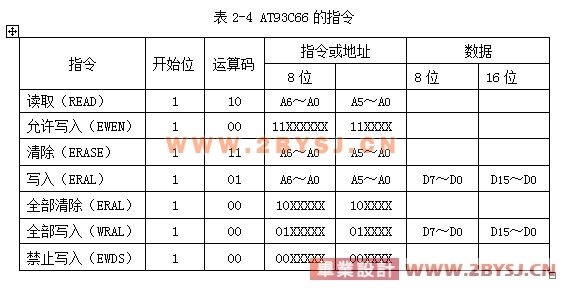

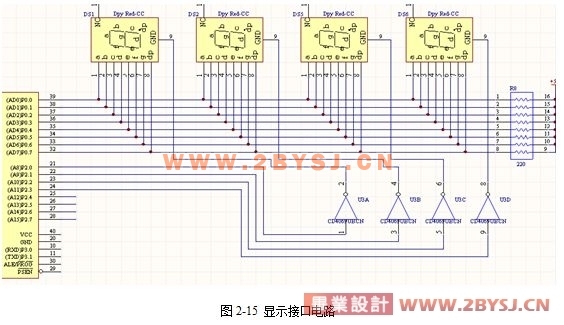

电子密码的硬件以单片机AT89C52 为核心。AT89C52 是一种带8k 字节闪烁可编程、可擦除只读存储器FPEROM（Flash Programmable and Erasable Read Only Memory）的低电压、高性能CMOS 8 位微处理器。其外接16 个按钮组成的4×4 键盘，通过由CMOS六反相驱动器构成的驱动电路与单片机相连，以实现密码等的显示功能;利用串行E2PROM 存储器AT93C66 实现密码有效的永久保存。

基于单片机的电子密码锁，具有以下功能：
1．数码输入：每按下一个数字键，就输入一个数值，共4位
2．数码清除：按下此键可清除前面所有的数值，重新输入
3．解除电锁：按下此键会检查输入的密码是否正确，密码正确即开锁。
4．密码修改：按下此键时会将目前的数字设定成新的密码
