MCS-51多功能打铃系统的设计(AT89C51)

任务与要求
设计基本参数及技术要求：
1、正常情况下能显示时钟：用LED显示器显示年份、月份、日期、星期及时、分、秒等信息；
2、能自动修正时间：可通过按键修改上述年、月、日、时、分、秒等数据；
3、具有定时功能：可通过按键输入需要定时的时间，定时时间到了后能发出声光信号；
4、可以任意设定一天的打铃时间：通过按键输入每节课的时间，课间的休息时间及中饭、晚饭等时间间隔值
(优秀毕业设计网 www.2bysj.cn)

系统核心：AT89C51
特性
• 与MCS-51 产品兼容
• 在系统内有可编程的4KB闪存
• 耐久性: 1,000 写/擦除周期
• 全静态工作: 0 Hz－24 MHz
• 三级程序存储器保密
• 128 x 8字节的内部RAM
• 32 条可编程I/O 线
• 两个16 位的定时/计数器
• 六个中断源
• 空闲模式和掉电方式
AT89C51是一个带有4K字节闪速可编程可擦写只读存储器(EEPROM)的低压、高性能8位CMOS微型计算机。它采用ATMEL的高密非易失存储技术制造并和工业标准MC-51指令集和引脚结构兼容。通过在单块芯片上组合通用的CPU和闪速存储器，ATMEL89C51是一个强劲的微型机算计，它对许多嵌入式控制应用提供一高度灵活和成本低的解决办法。本多功能打铃设计应用AT89单片机的中断定时系统，进行定时、时间设置、打铃等功能，是嵌入系统的一个典型应用。
关键字：嵌入系统    AT89   多功能打铃
AT89C51
Features
• Compatible with MCS-51™ Products
• 4K Bytes of In-System Reprogrammable Flash Memory
• Fully Static Operation: 0 Hz to 24 MHz
• Three-level Program Memory Lock
• 128 x 8-bit Internal RAM
• 32 Programmable I/O Lines
• Two 16-bit Timer/Counters
• Six Interrupt Sources
• Programmable Serial Channel
• Low-power Idle and Power-down Modes
The AT89C51 is a low-power， high-performance CMOS 8-bit microcomputer with 4K bytes of Flash programmable and erasable read only memory (PEROM). The device is manufactured using Atmel’s high-density nonvolatile memory technology and is compatible with the industry-standard MCS-51 instruction set and pinout. The on-chip Flash allows the program memory to be reprogrammed in-system or by a conventional nonvolatile memory programmer. By combining a versatile 8-bit CPU with Flash on a monolithic chip，the Atmel AT89C51 is a powerful microcomputer which provides a highly-flexible and cost-effective solution to many embedded control applic- ations

设计综述
主控器件选择AT89S51单片机，他内部有4k字节闪存，可擦写次数为1000次，128字节的RAM,16位的定时/记数器，芯片内部自带Watchdog电路.总线DBO-DB7通过锁存器74LS374去控制LED(七段数码管共阳极)的显示。价格在200元左右，适合本课题，并且价格便宜。

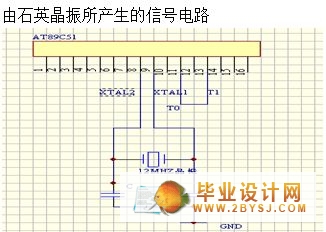

接线方面我们使用P3.2控制DS12887。当调用或读写DS12887内的数据时，P3.2置0，操作完成后置1 ,  P3.1控制发光二极管作显示的秒闪信号。P3.0控制启动外部设备，当需要启动时，P3.0输出低电平，使光藕工作，光藕的输出信号使继电器的吸合来控制设备启动.采用6MHz晶振接XTALI和XTAL2。单片机复位键通过10u F电解电容接高电平，10k电阻接地，以保证当复位键由高电位变为低电位时，自动复位。大致框架如下：

我采用AT89S51的Pl C!的五个引脚对按键进行控制，P3.0 ,P3.1和P3.2三个端口分别控制继电器、发光二极管(秒闪)和时钟芯片DS 12887。通过74LS138译码器控制四个锁存器74HC374,实现时和分的LED显示。通过光藕来控制继电器，实现外部设备的启动。五个功能按键实现了对基准时间和定时时间的设定、修改和清零等全部操作。同时在程序的执行过程中加入了看门狗电路，使得在程序运行的过程中，在程序跑飞的情况下及时复位。从而提高了整个系统的抗干扰能力.    在工作状态下，单片机通过查询子程序对DS 12887 p7部地址OOH(秒)、02H(分)和04H(时)的提取，经过显示子程序，送到外部LED进行时和分的显示.利用DS 12887可利用的114个字节进行对定时时间的存储。通过时间比较子程序每分钟都对存储的定时时间和DS 12887的走时时间进行比较，当定时时间和走时时间相等时。P3.0的输出低电平，执行启动外部设各操作。
具体单片机型号：ATMEL89系列单片机（简称89系列单片机）是ATMEL公司的8位FLASH
单片机系列。这个系列单片机的最大特点就是在片内含有FLASH存储器。因此，有着十分广泛的用途，特别是在便携式、省电和特殊信息保存的仪器系统中显得更为有用。

目录
第一章：前言…………………………………………………………………………2
 第一节：设计要求 ………………………………………………………………2
 第二节：单片机发展历程………………………………………………………2
第二章：摘要…………………………………………………………………………3
第三章：设计综述……………………………………………………………………4
 第一节：中文资料………………………………………………………………4
 第二节：英文资料………………………………………………………………4
第四章：硬件部分设计方案…………………………………………………………5
第一节：单片机的选择…………………………………………………………7
 AT89单片机的特点…………………………………………………………7
 AT8989系列单片机结构简况………………………………………………8
第二节：键盘与显示电路………………………………………………………8
 键盘输入电路………………………………………………………………9
 显示输出电路………………………………………………………………10
第三节：打铃系统输出部分设计………………………………………………13

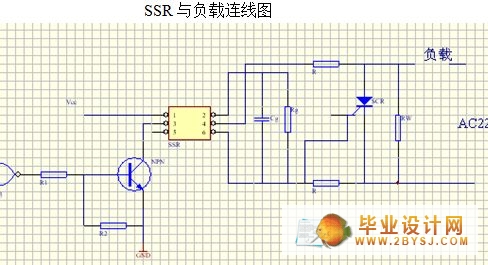

 固态继电器系统设计………………………………………………………13
交流电铃选取设计…………………………………………………………14
第四节：X25043芯片描述设计 …………………………………………….16
第五节：片外资源的扩展………………………………………………………23

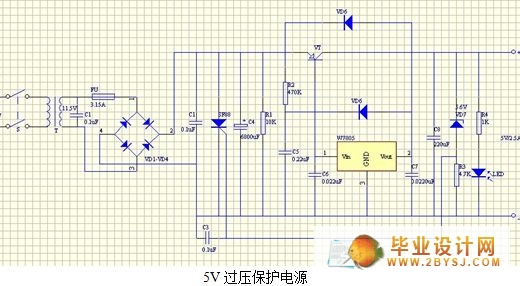

第六节5V稳压电源 ……………………………………………………………24
第五章：抗干扰措施…………………………………………………………………25
第六章：软件部分设计方案…………………………………………………………26
第一节：设计总体思路…………………………………………………………26
第二节：框架流程图……………………………………………………………28
第三节：单片机资源分配………………………………………………………30
(优秀毕业设计网 www.2bysj.cn)
第四节：程序列表………………………………………………………………31
第七章：结论…………………………………………………………………………60
第八章:英文资料……………………………………………………………………61
第九章：中文资料……………………………………………………………………71
第十章：文献综述……………………………………………………………………75
附录：参考资料………………………………………………………………………75
致谢
