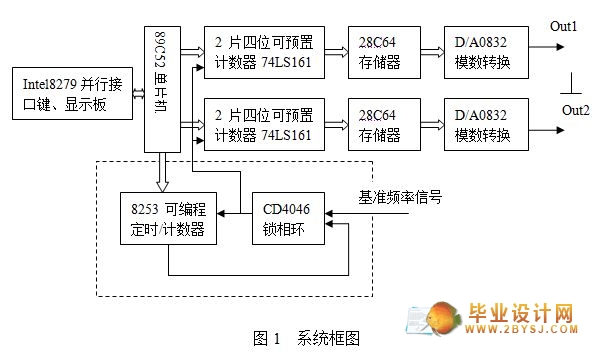

摘 要： 介绍基于单片机实现两路频信号间数字移相，并利用锁相环和定时/计数器8253改变两路信号频率的方法。(优秀毕业设计网 www.2bysj.cn)
关键词：移相；单片机；锁相环；地址计数器
题需要完成的任务：
采用DDS技术生成两路正弦波信号，并通过改变存储器中数据读取的起始地址来实现数字移相的功能。
原理：数字移相方法——先将正弦波信号数字化，并形成一张数据表存入ROM芯片中，此后可通过两片D/A转换芯片，在单片机控制下连续地循环输出该数据表，就可以获得两路正弦波信号。当两片D/A所获得序列不同时，两路信号便产生相位差。
相位差产生电路
选用8K的EEPROM存储器28C64对正弦波信号的量化数据表进行存储，数据表中数据共有256个，每两个相邻数据之间的相位差为3600÷256=1.40度，只需要改变程序中寄存器R5中的值就可改变两路正弦波的相位差。正弦波信号的量化数据表如下：
TAB： DB 80H，83H，86H，89H，90H，93H，96H
DB 99H，9CH，9FH，A2H，A5H，A8H，ABH，AEH
DB B1H，B4H，B7H，BAH，BCH，BFH，C2H，C5H
DB C7H，CAH，CCH，CPH，D1H，D4H，D6H，D8H
DB DAH，DDH，DFH，E1H，E3H，E5H，E7H，E9H
DB EAH，ECH，EEH，EFH，F1H，F2H，F4H，F5H
DB F6H，F7H，F8H，F9H，FAH，FBH，FCH，FDH
DB FDH，FEH，FFH，FFH，FFH，FFH，FFH，FFH
DB FFH，FFH，FFH，FFH，FFH，FFH，FEH，FDH
DB FDH，FCH，FBH，FAH，F9H，F8H，F7H，F6H
DB F5H，F4H，F2H，F1H，EFH，EEH，ECH，EAH
DB E9H，E7H，E5H，E3H，E1H，DFH，DDH，DAH
DB D8H，D6H, D4H，D1H，CFH，CCH，CAH，C7H
DB C5H，C2H，BFH，BCH，BAH，B7H，B4H，B1H
DB AEH，ABH，A8H，A5H，A2H，9FH，9CH，99H
DB 96H，93H，90H，8DH，89H，86H，83H，8OH
DB 80H，7CH，79H，76H，72H，6FH，6CH，69H
DB 66H，63H，60H，5DH，5AH，57H，55H，51H
DB 4EH，4CH，48H，45H，43H，40H，3DH，3AH
DB 38H，35H，33H，30H，2EH，2BH，29H，27H
DB 25H，22H，20H，1EH，1CH，1AH，18H，16H
DB 15H，13H，11H，10H，0EH，0DH，0BH，0AH
DB 09H，08H，07H，06H，05H，04H，03H，02H
DB 02H，01H，00H，00H，00H，00H，00H，00H
DB 00H，00H，00H，00H，00H，00H，01H，02H
DB 02H，03H，04H，05H，06H，07H，08H，09H
DB 0AH，0BH，0DH，0EH，10H，11H，13H，15H
DB 16H，18H，1AH，1CH，1EH，20H，22H，25H
DB 27H，29H，2BH，2EH，30H，33H，35H，38H
DB 3AH，3DH，40H，43H，45H，48H，4CH，4EH
DB 51H，55H，57H，5AH，5DH，60H，63H，66H
DB 69H，6CH，6FH，72H，76H，79H，7CH，80H
74LS161功能表
清除 PT PE CP DCBA QDQCQBQA
0 X x x xxxx 0000
1 0 1 x xxxx 保持原状态
1 0 0 ↑ dcba dcba（预置）
1 1 1 ↑ xxxx 计数
从74LS161功能表功能表中可以知道，当清零端CR=“0”，计数器输出QDQCQBQA立即为全“0”，这个时候为异步复位功能。当CR=“1”且PE=PT=“0”时，在CP信号上升沿作用后，74LS161输出端QDQCQBQA的状态分别与并行数据输入端QDQCQBQA的状态一样，为同步置数功能。而只有当CR=PE=PT=“1”、CP脉冲上升沿作用后，计数器加1。
相位差预置电路如图2所示：当P1.0=0时,通道2的两个计数器清零,使该路的初始相位为零。此时模拟开关CD4066的U2A关闭，地址计数脉冲不能进入两路地址计数器，同时模拟开关CD4066的U2B打开。此时通道1的两片74LS161的CET=CEP=0，PE=0，处于预置状态（可参见74LS161功能表），由WR与选通信号Y.0经过或门U1B产生一个上升沿脉冲，送入通道1的两个74LS161的时钟端CP时，单片机则通过数据线DB0~DB7将初始相位差预置到两个地址计数器的输出端。然后P1.0=1，打开模拟开关U2A使时钟脉冲同时送入两路地址计数器，从而产生某一相位差的两路正弦信号。
毕业设计说明书目录
1 引言………………………………………………………………………………
2 方案设计及论证…………………………………………………………………
2．1 数字移相形式方案的选择…………………………………………………..
2．2 键盘方案的选择……………………………………………………………..
3 系统框图及工作原理……………………………………………………………
4 系统分立模块设计及工作原理…………………………………………………
4．1 相位差产生电路……………………………………………………………..
4．2 频率调整电路………………………………………………………………..
4．3 存储器与模数转换电路……………………………………………………..
4．4 键盘与显示电路……………………………………………………………..
5 芯片介绍…………………………………………………………………………
5．1 介绍AT89C52单片机……………………………………………………….
5．2 8253可编程定时/计数器…………………………………………………...
5．3 CD4046锁相环……………………………………………………………...
5．4 四位可预置计数器74LS161………………………………………………..
5．5 28C64存储器………………………………………………………………..
5．6 D/A0832模数转换…………………………………………………………..
(优秀毕业设计网 www.2bysj.cn)
5．7 555定时器…………………………………………………………………...
6 软件设计…………………………………………………………………………..
7参考文献…………………………………………………………………………...
8附录………………………………………………………………………………..
9毕业设计总结…………………………………………………………………......
