基于单片机电子密码锁的设计

摘要：本系统由单片机系统、矩阵键盘、LED显示和报警系统组成。系统能完成开锁、超时报警、超次锁定、管理员解密、修改用户密码基本的密码锁的功能。除上述基本的密码锁功能外，还具有调电存储、声光提示等功能，依据实际的情况还可以添加遥控功能。本系统成本低廉，功能实用(爱毕业设计网 www.2bysj.cn)
关键词：AT89S51，AT24C02, 电子密码锁，矩阵键盘

数字密码锁电路方案
采用数字密码锁电路的好处就是设计简单。用以74LS112双JK触发器构成的数字逻辑电路作为密码锁的核心控制，共设了9个用户输入键，其中只有4个是有效的密码按键，其它的都是干扰按键，若按下干扰键，键盘输入电路自动清零，原先输入的密码无效，需要重新输入；如果用户输入密码的时间超过40秒（一般情况下，用户不会超过40秒，若用户觉得不便，还可以修改）电路将报警80秒，若电路连续报警三次，电路将锁定键盘5分钟，防止他人的非法操作。
电路由两大部分组成：密码锁电路和备用电源(UPS)，其中设置UPS电源是为了防止因为停电造成的密码锁电路失效，使用户免遭麻烦。
密码锁电路包含：键盘输入、密码修改、密码检测、开锁电路、执行电路、报警电路、键盘输入次数锁定电路。
方案二：采用一种是用以AT89S51为核心的单片机控制方案。利用单片机灵活的编程设计和丰富的IO端口，及其控制的准确性，不但能实现基本的密码锁功能，还能添加调电存储、声光提示甚至添加遥控控制功能。

显示电路设计(爱毕业设计网 www.2bysj.cn)

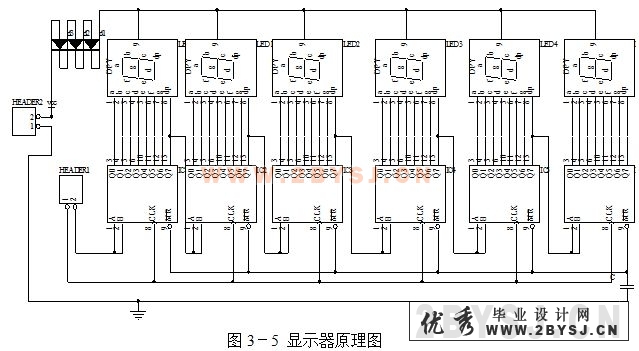

本系统设计的显示电路是为了给使用者以提示而设置的。考虑到为了节约单片机的口资源，本系统的显示采用串行显示的方式，只使用单片机的两个串行口，就可以完成单片机的显示功能，显示电路的电路原理图如图2－5所示。
电路设定：当程序检测在5分钟内没有按键操作的时候，就关闭显示。这个功能使用程序来实现的，一旦没有按键动作就启动一个定时器，检测在5分钟内没有按键动作的时候，启动一个程序，关闭显示，这样可以达到节省电能的目的。
从单片机串口输出的信号先送到左边的移位寄存器（74HC164）,由于移位脉冲的作用，使数据向右移，达到显示的目的。移位寄存器74HC164还兼作数码管的驱动，插头1（header1）接电源，插头2（header2）接数据和脉冲输出端。电路中的三个整流管D1~D3的作用是降低数码管的工作电压，增加其使用寿命。









目  录
摘要。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
一、引言。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
二、方案论证。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
三、电路的功能单元设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
1．开锁机构。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
2．按键电路设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
3．显示电路设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
4．AT24C02掉电存储单元的设计。。。。。。。。。。。。。。。。。。。。。。。
5．密码锁的电源电路设计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
6．设计总框图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

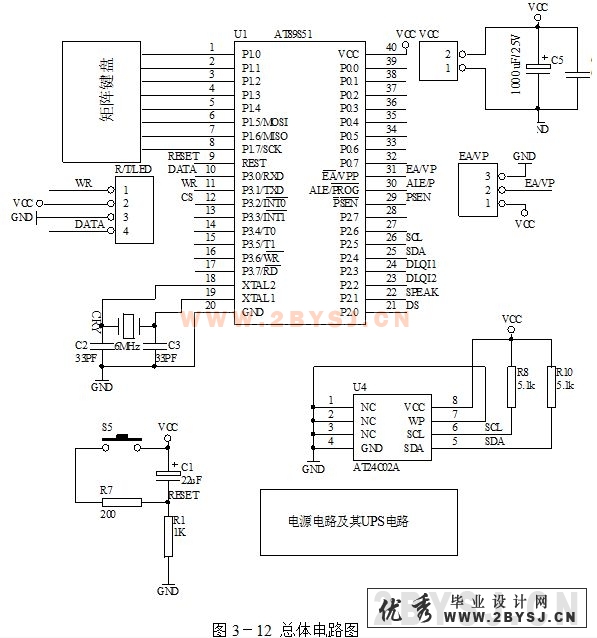

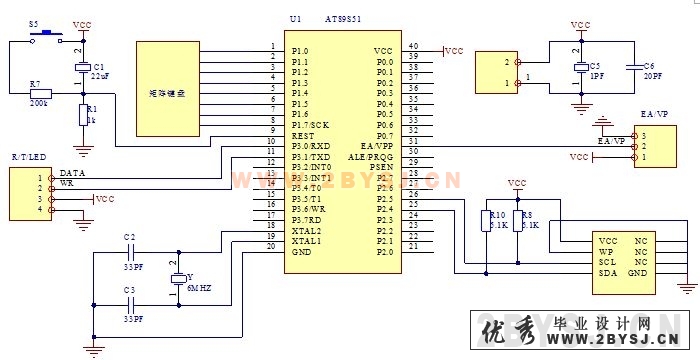

7．设计总体电路图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
四、程序设
计。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
(爱毕业设计网 www.2bysj.cn)
1．模块介绍。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
2．程序流程图。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
五、总结。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。
六、程序编码。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

参考文献 。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。

源程序
部分源程序如下:
#include <AT89X52.H>
　
unsigned char code ps[]={1,2,3,4,5};
unsigned char code dispcode[]={0x3f,0x06,0x5b,0x4f,0x66,
0x6d,0x7d,0x07,0x7f,0x6f,0x00,0x40};
　
unsigned char pslen=9;
unsigned char templen;
unsigned char digit;
unsigned char funcount;
unsigned char digitcount;
unsigned char psbuf[9];
bit cmpflag;
bit hibitflag;
bit errorflag;
bit rightflag;
unsigned int second3;
unsigned int aa;
unsigned int bb;
bit alarmflag;
bit exchangeflag;
unsigned int cc;
unsigned int dd;
bit okflag;
unsigned char oka;
unsigned char okb;
　
void main(void)
{
unsigned char i,j;
P2=dispcode[digitcount];
TMOD=0x01;
TH0=(65536-500)/256;
TL0=(65536-500)%256;
TR0=1;
ET0=1;
EA=1;
