220/35KV变电所(一台主变)一次部分初步设计电气设计(含CAD图)

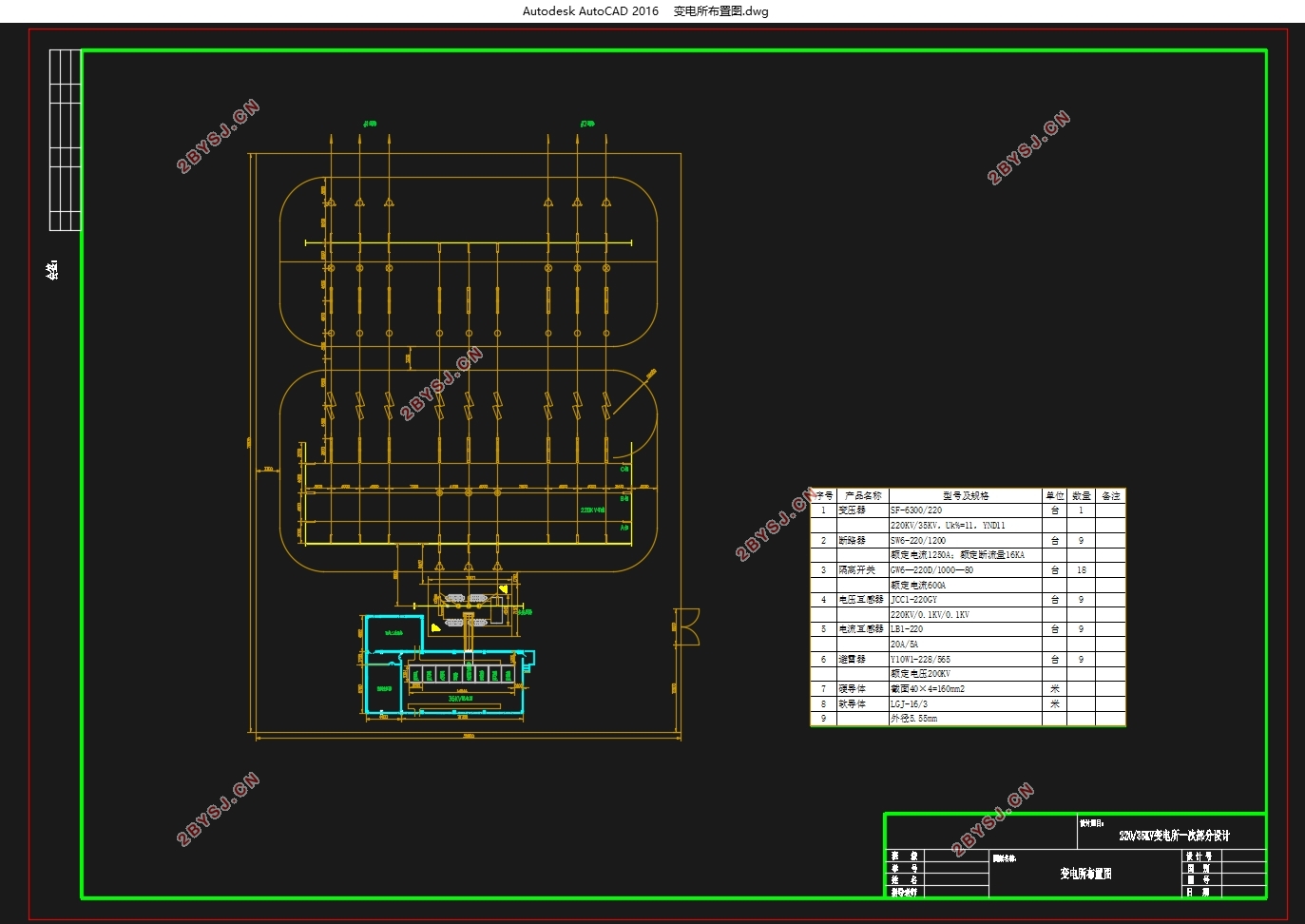

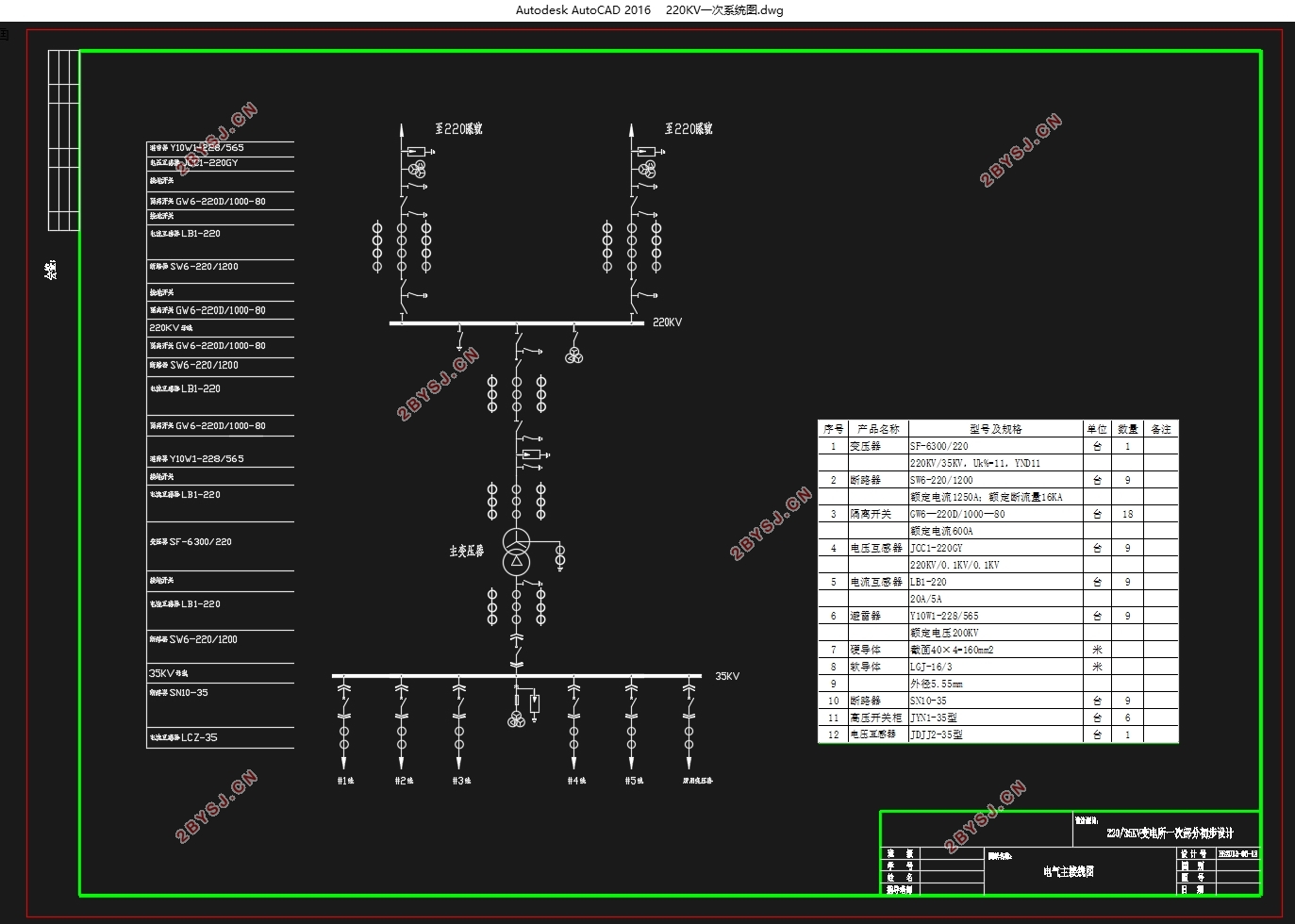

220/35KV变电所(一台主变)一次部分初步设计电气设计(含CAD图)(任务书,开题报告,论文说明书14000字,CAD图3张)
摘要
用电已成为制约我国经济发展的重要因素。为保证正常的供配电要求，各地都在兴建一系列的供配电装置。本文针对220kV降压变电所的特点，阐述了220kV降压变电所的设计思路、设计步骤，并进行了相关的计算和校验。文中介绍的220kV降压变电所的设计方法、思路及新技术的应用可以作为相关设计的理论指导。
本站是220/35 KV降压变电所，该变电所主要承35kv电压等级功率输送。把接受功率全部送往35kv侧线路，终端变电所电压等级为220KV，35KV有两回进线，且输电线路较长；最大输送功率5MW，采用单母线分段接线；35KV有5回出线，每个回路最大输送功率1MW。与地区220KV 电网连接的电站的电气部分设计。 要求：1、靠近负荷中心。2、节约用地，尽量不占或少占耕地，减少拆迁。3、出线避免或减少相互交叉跨越。4、交通运输方便。5、周围环境宜无明显污秽，如空气污秽时，所选地址宜设在受污染影响最小处。6、具有适宜的地质、地形条件。
关键词：变压器 短路电流 整定计算 防雷保护

The Design of the 220 KV step-down substation
Abstract
With the fast growth of the our country national economy，using the electricity also becomes important of the development and supervision in our country.
This site is 220/35 KV step-down substation. The substation main bearing 35 KV voltage grade of power transmission. The lateral accept full to 35kv power line, terminal substation of 220kv voltage level, the two back into line, 35kv and transmission line is longer than the other; Maximum transmission power of 5 mw, use the single bus section connection; 35kv five back to the outlet, each loop maximum transmission power of 1 mw. And regions of 220kv power grid connected power plant electrical part of the design. Requirements: 1, close to the load center. 2, economical use of land, as far as possible don't accounted for or less arable land, reduce the demolition. 3, line to avoid or reduce cross each other. 4, the transportation is convenient. 5, and surrounding environment should be no obvious impurity, such as polluted air, the address should be selected in the contaminated least affected. 6, with appropriate geological and topographic conditions.
Keywords：step-down substation ; method of design ; supply and distribution electricity

变电所为电力系统的一次部分，其功能是变换电压等级、汇集配送电能，主要包括变压器、建筑物、母线、线路开关设备及电力系统安全和控制所需措施。
变电所可分为终端变电所、升压变电所、降压变电所、枢纽变电所、工矿变电所、铁路变电所(27.5kV、50Hz）、箱式变电所。变电所电压等级分为1000kV、750kV、500kV、330kV、220kV、110kV、66kV、35kV、10kV、6.3kV等的变电所。
变电所是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施，它通过其变压器将各级电压的电网联系起来。
本站是220/35 KV降压变电所，该变电所主要承35kv电压等级功率输送。把接受功率全部送往35KV侧线路，变电所电压等级为220KV，220KV有两回进线，且输电线路较长；最大输送功率5MW，采用单母线分段接线；35KV有5回出线，每个回路最大输送功率1MW。与地区220KV 电网连接的电站的电气部分设计。
