半岛酒店温泉馆电气设计(附CAD电气施工图)

半岛酒店温泉馆电气设计(附CAD电气施工图)(论文19000字,CAD图纸17张)
摘要
本课题为半岛酒店温泉馆的电气设计。本次设计包括半岛酒店温泉馆的供配电系统设计、照明平面设计、电力（动力）平面设计、火灾自动报警系统设计、火灾自动报警平面设计、屋顶防雷平面设计、基础接地平面设计。整个设计依据的是国家相关的设计规范和标准以及相关专业提供的设计资料。本课题的电气施工图设计涉及到电气设备的安装，线路敷设。计算书涉及了设备的选型，照度计算，负荷计算，电压损耗校验，电缆热稳定性校验，变压器无功功率补偿计算，建筑物年预计雷击次数，大开间探测器的计算等。同时计算书对本次设计的思路、依据和成果做出了详细的阐述。
关键字：照明系统 动力系统 火灾自动报警系统 防雷接地系统

Electrical design of The Peninsula Hotel and Spa
Abstract
This text is the design for electricity of the The Peninsula Hotel spa. The design includes power supply and distribution system design, lighting design, electricity power (power) graphic design, automatic fire alarm system design, automatic fire alarm plane design and graphic design, roof lightning protection design , basis ground plane design. The whole design continues according to relevant national designing standards and relevant professional design documents. Electrical construction drawings and design of this subject involves the installation of electrical equipment,wiring and cabling.The calculations involves equipment selection,  calculation of illumination, calculation of load , calibration of voltage loss , calculation of transformer wattless power compensation, check of the cable thermal stability, estimated annual number of lightning strokes of buildings, calculation of large standard width of a room detector, etc. At the same time, it expounds the thinking, basis and results of the design.
Key Words: lighting system;power system;automatic fire alarm system;lightning protection and grounding system

1.1工程概述
    本项目为地上两层（含局部夹层）建筑，属于五星级酒店配套工程，其中地上一层为泳池、VIP温泉包间、厨房等，二层为KTV及泳池休闲等房间，夹层为内部办公用房，建筑面积8962平方米，建筑高度10.5米，电源为低压引自酒店变电所。

1.2设计概述
    本工程的设计对象是大丰市港区城日月湖宾馆温泉馆。设计内容：

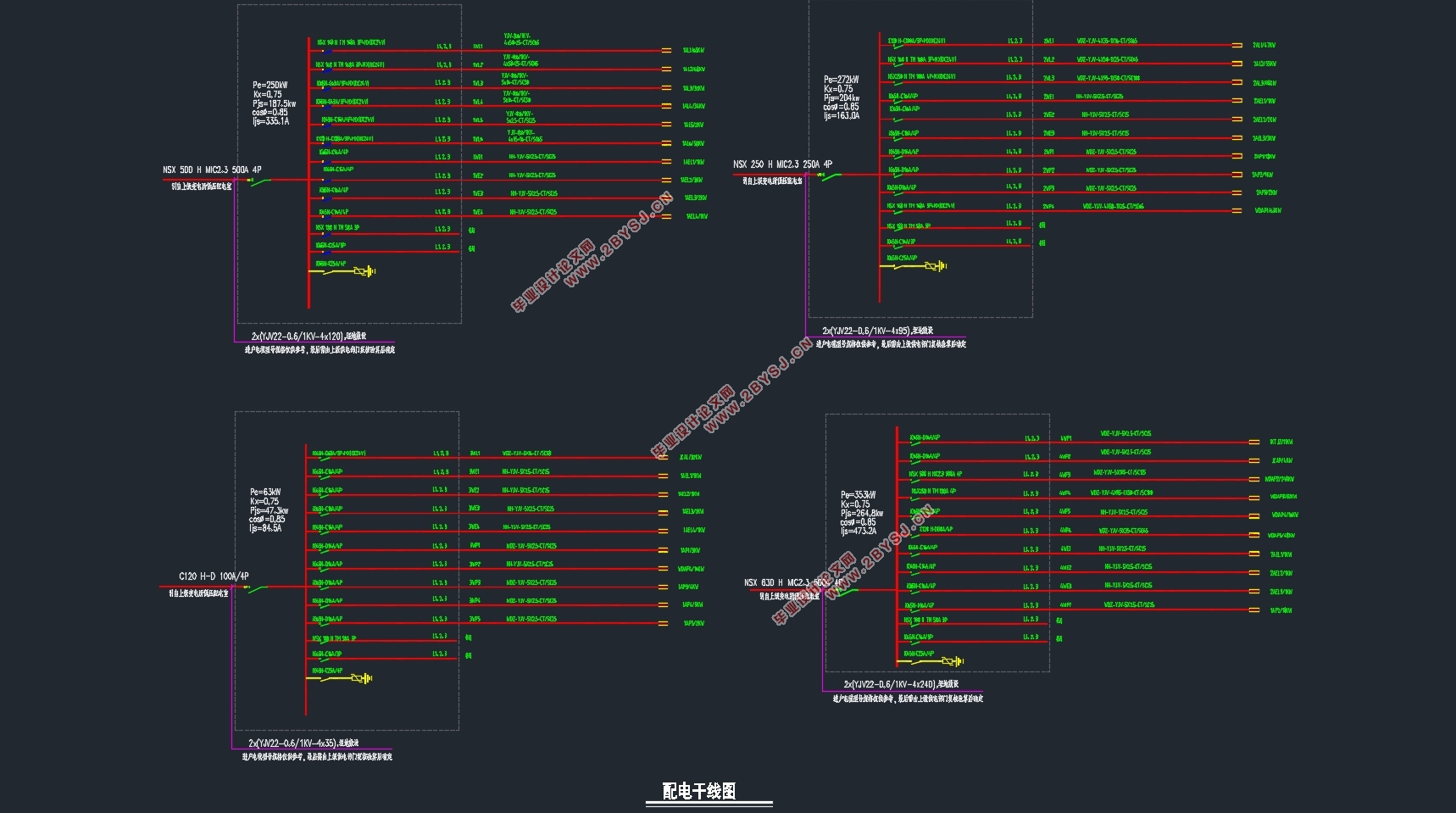

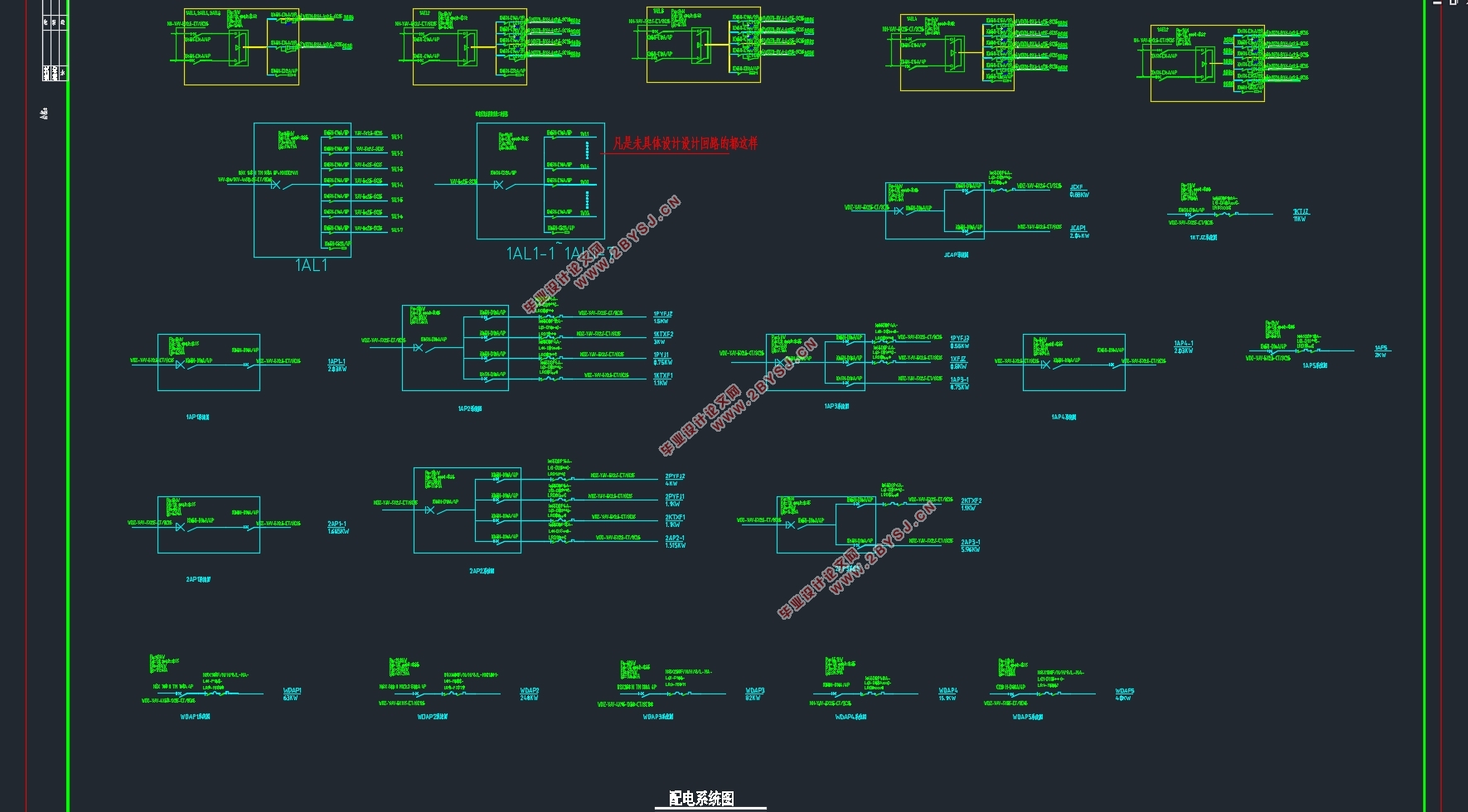

    1.供配电系统设计（含：照明及动力配电箱系统图、配电干线图、电气主接线图）：确定负荷分布及其等级，确定配电箱布置位置，配电电源采用50Hz,220/380V,带电导体系统型式为三相四线制，配电方式采用树干式、放射式混合配电。应急电源的配电考虑等。
    2.照明平面设计（含：一般照明和应急照明）：根据照明设计标准选择照度取值及单位面积功率，选择合适的照明光源和灯具；根据照度标准确定每个房间（或场所）的照明器数及其布置；确定照明配电系统。
    3.电力（动力）平面设计（含：空调配电平面、其他电力配电平面）：
    4.火灾自动报警系统设计：确定每层需要的设备，结合消防联动系统和火灾自动报警系统绘制正确的系统图，并且表明出线根数。
    5.火灾自动报警平面设计：确定本工程建筑的保护等级，选择正确的火灾自动报警系统，确定各个设备的布置位置，正确连线。
    6.屋顶防雷平面设计、基础接地平面设计：计算本工程建筑物年预计雷击次数，确定其防雷等级，进行建筑物防雷系统和电子信息系统防雷设计；进行保护接地、等电位连接和重复接地的设计。
