水厂110kV降压变电所电气设计(附CAD图)

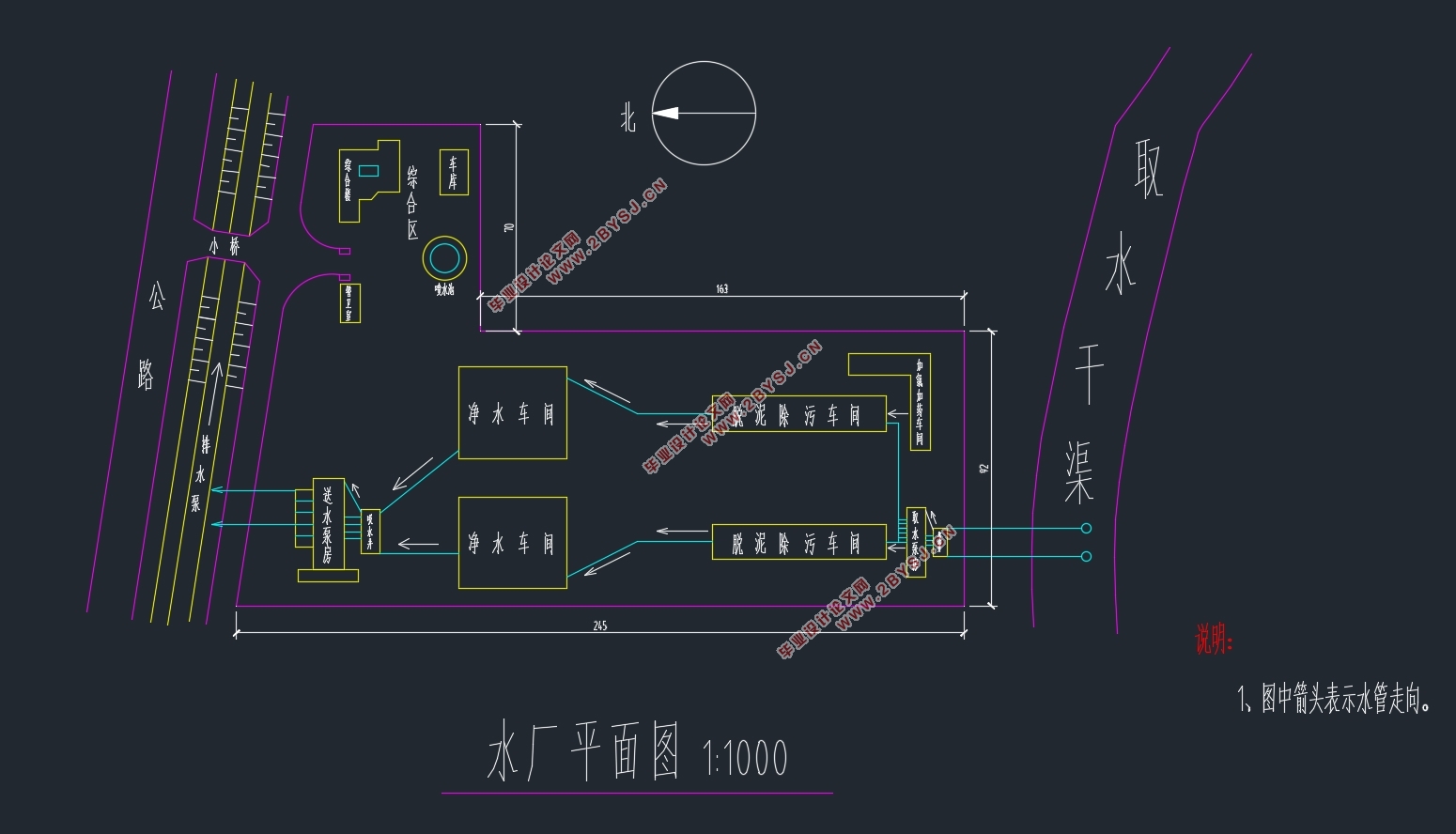

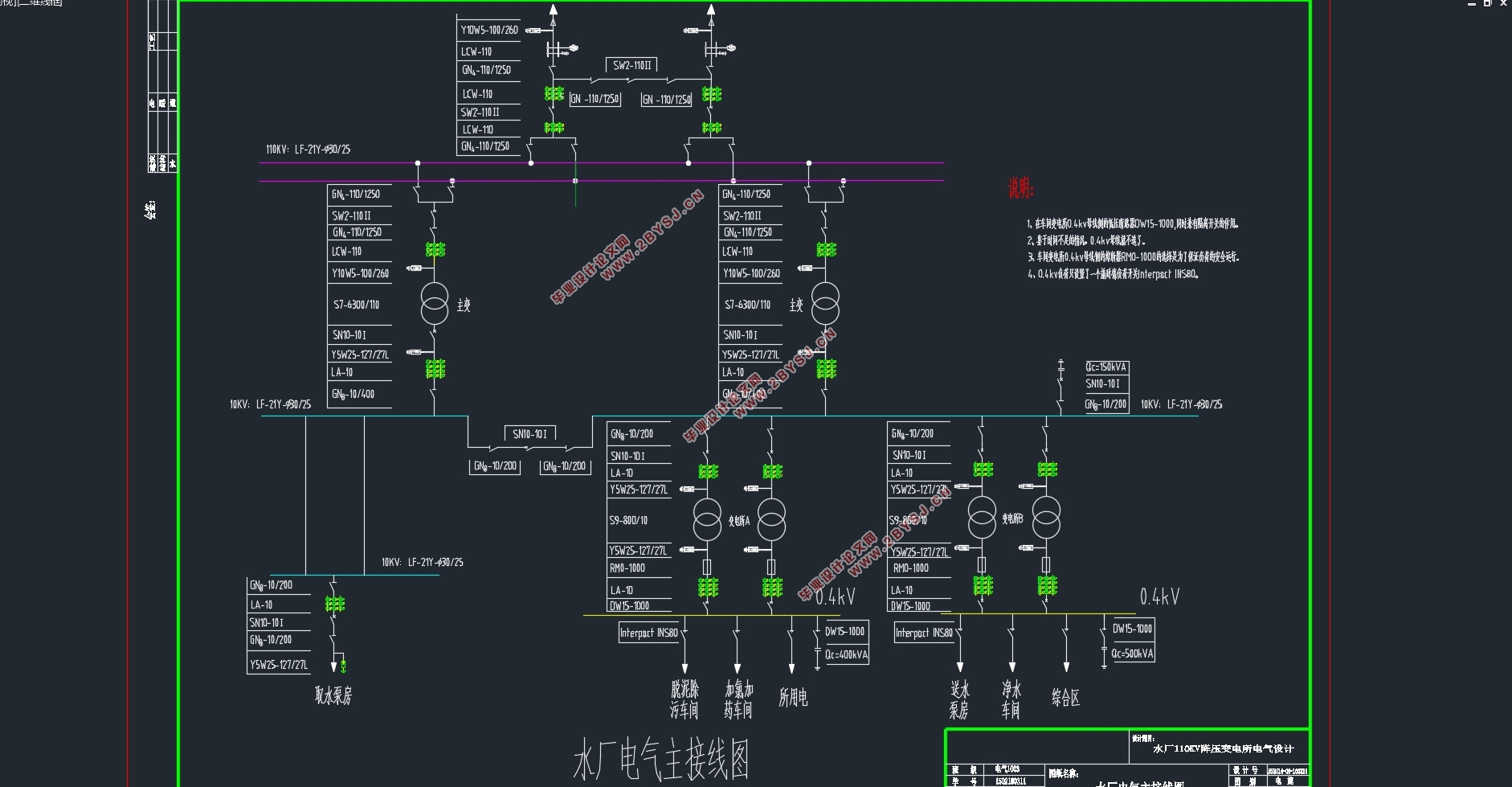

水厂110kV降压变电所电气设计(附CAD图)(开题报告,论文说明书13000字,CAD图4张)
摘要
本说明书以水厂110kV降压变电所电气设计一次系统设计为例，论述了电力系统工程中变电站部分电气设计（一次部分）的全过程。通过对变电站的主接线设计，负荷统计，短路电流计算，电气设备动、热稳定校验，主要电气设备的选型，防雷设计，电气总平面及配电装置断面设计和无功补偿方案设计，较为详细地完成了电力系统中变电站设计。
因为本设计工作量大，故只对变电站电气一次部分做了较为详细的理论设计，而对其电气二次部分，并没有涉及，这还有待于在今后的学习和工作中进行研究。
关键词：变电站  短路电流  动稳定校验  热稳定校验 电气设备选型

 Water Works 110kV substation electrical design buck
Abstract
The statement about Water Works 110kV substation electrical design buck , discussed some electrical transformer substation design (one part) in power systems engineering of the entire process. Through the main transformer stations wiring design, stations wiring design stations, short circuit current calculations, check electrical equipment moving and thermal stability, set the main electrical equipment models and the parameters, the operating mode, design over-voltage protection  and mine devices , design general electric graphic  and distribution devices flood, and without power compensation. Completed substation design in power system，lastly.
Limited to the specific design requirements and design time of constraints, the design only is a part of the electrical transformer stations, and its second part did not involve, which research it in future study and work.
KEY WORDS: Substation; Short circuit currents; Moving stability; Thermal stability, Electrical Equipment Selection.
.2.1 原始资料
本设计主要对水厂进行初步设计，本站是110/10KV降压变电所，终端变电站电压等级为110KV，110KV有两回进线，每回进线长20km，较长；最大输送功率2.3MW，采用单母线分段接线；10KV有3回出线。最大负荷利用小时数为6400h。110KV母线的出线断路器断流容量为1000MVA。
1.2.2所址水文条件
所址地势平坦，地面高程在39.750-39.880米(1985国家高程基准)之间。所址回填抬高后，不受百年一遇洪水位和最高内涝水位威胁。所区排水，采用地面散流排渗方式，排水坡度0.5％，排水主要方向自北向南。


目   录
摘要    VI
Abstract    VII
第一章 绪论    1
1.1 变电所简介    1
1.1.1 变电所基本原理    1
1.1.2 变电所的分类    1
1.2 变电站的原始资料及选址条件    2
1.2.1 原始资料    2
1.2.2所址水文条件    2
1.2.3所址气象条件    2
1.3 本文所要做的工作    2
第二章  变电所电气主接线及其设计    4
2.1  电气主接线的概念及其重要性    4
2.2  电气主接线的设计原则    4
2.3  电气主接线设计的基本要求    5
2.4  几种常见总降压变电所主接线方案    6
2.5  主接线方案拟定与选择    8
第三章  电力负荷和负荷计算    9
3.1  电力负荷分级    9
3.2  计算负荷概念及其计算方法    9
3.3  负荷计算    10
3.3.1  负荷统计    10
3.3.2  各车间负荷计算    11
第四章  主变及各车间变电所的设计选择    14
4.1  主变及各车间变电所个数及位置的选择    14
4.2  各车间变压器台数及容量选择    14
4.2.1  变电所A变压器台数及容量选择    14
4.2.2  变电所B变压器台数及容量选择    15
4.3  10kV线路截面选择    16
4.3.1  供给取水泵房负荷的10kV线路    16
4.3.2  供给变电所A的10kV线路    17
4.3.3  供给变电所B的10kV线路    18
4.4  主变电所变压器的数量及型号的选择    19
4.4.1  主变电所的供电负荷统计    19
4.4.2  主变的无功补偿，补偿后的功率因数在0.9以上。    20
4.4.3  主变电所的变压器选择。    20
4.5  110kV供电线路截面选择    21
第五章  短路电流计算    23
5.1  短路的类型    23
5.2  短路电流计算目的    23
5.3  用标幺值对无穷大系统进行短路计算的方法    23
5.4  短路电流计算    26
5.4.1  短路电流计算等效图如下    26
5.4.2  总降变110kv侧短路电流（短路点①）    26
5.4.3  总降变10kv侧短路电流（短路点②）    27
5.4.4  变电所A10kv侧短路电流（短路点③）    28
5.4.5  变电所A 0.4kv侧短路电流（短路点④）    29
5.5  短路电流与短路容量计算汇总    31
第六章  一次设备的选择    32
6.1  母线的选择    32
6.1.1  110kV母线的选择    32
6.1.2  主降压变10kV侧母线的选择    33
6.1.3  供给取水泵房10kV母线的选择    35
6.2  断路器的选择    36
6.2.1  110kV侧断路器的选择    36
6.2.2  主降压变10kV侧断路器的选择    37
6.2.3  车间变电所10kV侧断路器的选择    38
6.2.4  车间变电所0.4kV侧低压熔断器的选择    40
6.3  隔离开关的选择    40
6.3.1  110kV侧隔离开关的选择    40
6.3.2  主降压变10kV侧隔离开关的选择    41
6.3.3  车间变电所10kV侧隔离开关的选择    42
6.3.4  车间变电所0.4kV侧断路器（兼隔离开关的作用）的选择    43
6.4  电流互感器的选择    44
6.5  电压互感器的选择    45
第七章  继电保护和防雷保护    48
7.1  继电保护基本知识    48
7.2  继电保护方式    48
7.2  过电压与防雷    48
7.2.1  过电压的形式    48
7.2.2  防雷设备    49
7.2.3  避雷器的选择    50
第八章  总结与感悟    52
参考文献    53
致谢    54
