110KV继电保护线路设计(综合自动重合闸)

摘  要
本文设计了基于电力系统继电保护的微机综合自动重合闸，包括综合重合闸的工作原理、综合重合闸的构成、重合闸与继电保护的配合，装置的硬件部分设计及软件部分设计。并详细介绍了单相自动重合闸，三相自动重合闸，综合自动重合闸，并依据选型针对某110KV线路进行微机综合自动重合闸设计
重合闸装置有重合闸和选相两个功能，可工作在“单相自动重合闸”、“三相自动重合闸”、“综合自动重合闸”及“停用”四种方式。单相跳闸后，单相重合闸不检查同期，在三相重合闸方式下，有检查同期、检查无压及不检查同期等逻辑。重合闸采用“后加速”方式与继电保护配合。
微机综合自动重合闸是微机继电保护装置的重要组成部分，自动重合闸与继电保护之间密切良好的配合可以较迅速地切除多数情况下的故障，提高供电可靠性，对系统的安全稳定运行产生极其重要的作用。
关键词：110KV继电保护线路  综合自动重合闸

Abstract
In this paper, based on the design of the power system protection of computer integrated automatic reclosing, including integrated reclosing the principle of integrated reclosing the composition, reclosing relay and the co-ordination, installation of hardware and software design part of the design. And details on the single-phase automatic reclosing, the three-phase automatic reclosing, integrated automatic reclosing, and the basis for selection of a 110 KV line to automatically switch on Computer Integrated Design
Reclosing installations reclosing and the election of the two functions, can work in the "single-phase automatic reclosing," "three-phase automatic reclosing", "Comprehensive automatically switch on" and "disabled" in four ways. Trip after the single-phase, single-phase reclosing not check the same period, in the three-phase reclosing under way, check the same period, non-pressure check and not check the same period, and so logical. Reclosing of "accelerated after the" manner and relay meet.
Computer Integrated Computer automatically reclosing relay device is an important component of the automatic reclosing relay between closely with the good cooperation can be more quickly removed most cases the failure to improve power supply reliability, the system Safe and stable operation to have an extremely important role.
Keywords: 110KV lines relay         integrated automatic reclosing

此毕业论文设计了110KV微机综合自动重合闸，这是一次综合设计的考验。在设计中微机综合自动重合闸包括数据采集系统（或称模拟量输入系统）、微型机（或微处理器）主系统、开关量输入输出系统数据采集系统（或称模拟量输入系统）：包括电压形成、采样保持、多路开关及数模转换。微型机（或微处理器）主系统：包括微处理器、程序存储器（ROM）、数据存储器（RAM）、定时器、并串接口等。开关量输入输出系统：由微型机的并行接口、光电隔离器件及有触点的中间继电器等组成。完成保护需要的外部触点接入、与继电保护的配合、出口合闸、人机对话等功能。










目 录
第1章 绪论 1
1.1 电力系统继电保护的作用 1
1.2 微机保护 2
1.2.1 微机保护概念 2
1.2.2 微机保护发展现状 2
1.2.3 微机保护的构成 2
第2章 自动重合闸 3
2.1 自动重合闸在电力系统中的作用 3
2.2 对自动重合闸装置的基本要求 4
2.3 重合闸与继电保护的配合 5
2.4 单相自动重合闸 7
2.5 三相自动重合闸 13
2.6 综合重合闸简介 13
第3章 110KV线路继电保护及自动重合闸 15
3.1 概述 15

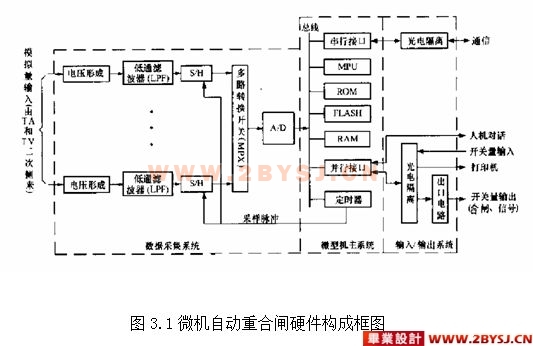

3.1.1 微机自动重合闸的硬件系统 15
3.1.2 微机保护的硬件特点 15
3.2 数据采集系统的特点 16
3.3 CPU主系统设计 17
(优秀毕业设计:www.2bysj.cn)
3.4 开关整定 18
3.5 距离保护 24

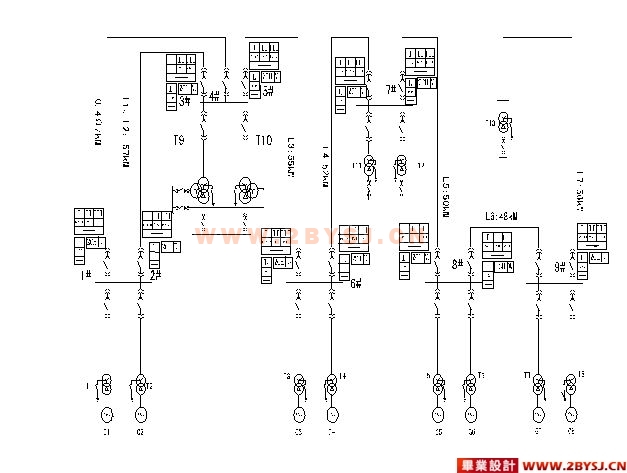

3.6 电力系统主接线图 28

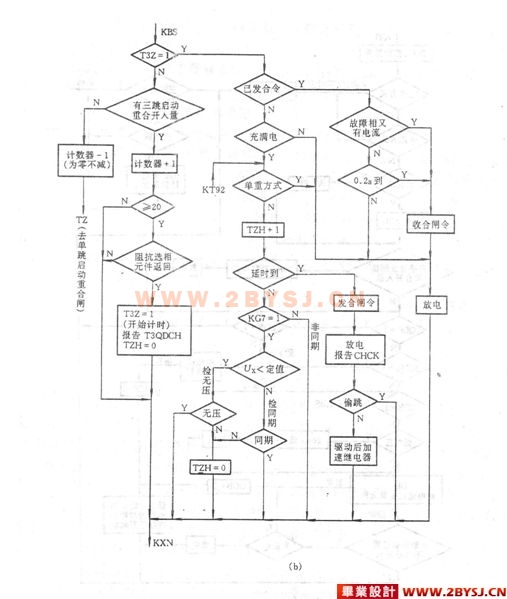

第4章 重合闸软件流程图 30
4.1 QDB和ZDB对中断服务程序的控制 30
4.2 三跳启动重合闸部分 32
4.3 单跳启动重合闸 34
4.4 不对应启动重合闸 35
第5章 结 论 37
参考文献 38
致谢 39

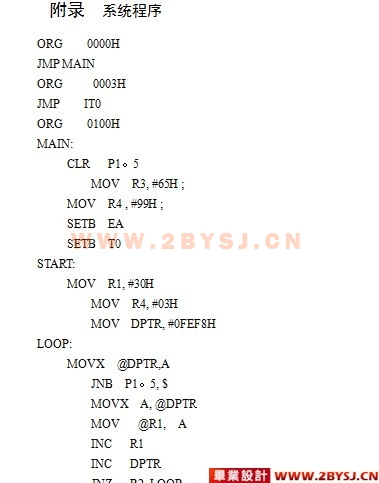

附录 40
