一化纤毛纺织厂10Kv的变电所电气控制

毕业设计是检验我们三年来学习的情况的一项综合测试，它要求我们把以往所学的知识全部适用，融会贯通的一项训练，是对我们能力的一项综合评定，它要求我们充分发掘自身的潜力，开拓思路设计出合理适用的自动控制系统。众所周知，电能是现代工业生产的主要能源。电能即易于由其他形式的能量转换而来，又易于转换为其他形式的能量以供应用。电能的输送和分配既简单经济，又便于控制、调节、测量。有利于实现生产过程自动化。而工厂供电就是指工厂所需要电能的供应和分配。工厂供电设计要达到为工业生产服务，保障工厂生产和生活用电的需要，并做好节能工作，就必须做到：安全、可靠、优负、经济。
我本次设计的课题为：“一纤维毛纺厂10kv配变电所电气控制”。我所设计的属于二级电力负荷。如果中断供电造成的后果十分严重，因此在高压侧采用双电源互为备用自动投切式的设计方案，在低压侧采用单母线分段控制、交流低压配电柜和无功补偿柜都采用的是GGD型，为了实现系统的可靠性，在高压侧有线路和变压器保护等继电保护，还有工厂接地保护和变配电所避雷保护，但工厂接地保护和变配电所避雷保护是互相独立的。
总之，通过这次设计应该能够树立正确的设计思想和严肃认真的工作态度，树立正确的生产观念，经济意识的全面观念。从工厂切身利益经济状况等因素出发进行合理的设计。

关键词：二级电力负荷，自动投切，单母线，无功补偿……..

Summary
Graduating the design is a comprehensive test of circumstance which examines our three  years of study, it requests us former learn of all of the knowledge apply, integrating of a training, is to our ability of a comprehensive assess, it requests us discover the potential of oneself well, expanding us    thinking to design reasonable apply of auto control system.Know to all, the electric power is the main energy of modern and industrial production.The electric power is namely easy to be converted by the energy of other forms since then, and then be easy to the conversion as the energy of other forms to use by supply.The electric power transports with allotment since in brief economic, again easy to control, regulate, measure.Be advantageous to carrying out production line automation.But the factory power supply is the supply and the allotment which points the electric power that factory need.The factory power supply design wants to attain to produce a service for the industry, guaranteeing the demand that factory production and life use an electricity, and work well an economy energy work, have to attain:Safe, dependable and excellent negative, economy.
I this time topic for designing is:"A the fiber hair  factory 10 kvs goes together with substation electricity and control".What I design belongs to second class electric power burden.If break off the power supply result in of result very serious, so at the high pressure side adoption double power supply with each other in order to provide for use the design project of automatic hurl slice type, in the low-pressure side adopt a single and female line cent a segment a control and communicate low pressure go together with electricity cabinet and have no achievement compensate cabinet all adopt of is GGD type, for carrying out the credibility of system, in the high pressure side wired road and the transformer protect etc. after electricity protection, also have factory to connect a ground of protection and change to go together with an electricity the thunder protection avoided, but factory's connecting a ground of protection and changing to go together with an electricity's thunder protection avoided is independent each other.
In a word, passing this design should can set up right design thought with serious

Keyword:The second class electric power carries, the automatic hurl slices, single and female line, without achievement compensate

工厂供电的意义和要求
工厂供电，就是指工厂所需电能的供应和分配，亦称工厂配电。
在工厂里，电能虽然是工业生产的主要能源和动力，但是它在产品成本中所占的比重一般很小（除电化工业外）。电能在工业生产中的重要性，并不在于它在产品成本中或投资总额中所占的比重多少，而在于工业生产实现电气化以后可以大大增加产量，提高产品质量，提高劳动生产率，降低生产成本，减轻工人的劳动强度，改善工人的劳动条件，有利于实现生产过程自动化。从另一方面来说，如果工厂的电能供应突然中断，则对工业生产可能造成严重的后果。
因此，做好工厂供电工作对于发展工业生产，实现工业现代化，具有十分重要的意义。由于能源节约是工厂供电工作的一个重要方面，而能源节约对于国家经济建设具有十分重要的战略意义，因此做好工厂供电工作，对于节约能源、支援国家经济建设，也具有重大的作用。

工厂供电设计的一般原则
按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：
（1）遵守规程、执行政策。
必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
（2）安全可靠、先进合理。
应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
（3）近期为主、考虑发展。
应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
（4） 全局出发、统筹兼顾。
按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。工厂供电设计是整个工厂设计中的重要组成部分。工厂供电设计的质量直接影响到工厂的生产及发展。作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。

工程概况
某化纤毛纺厂10kV配变电所供电给织造车间、染整车间、锅炉房、食堂、水泵房、化验室及其他车间变电所。已知工厂三班制工作，年最大负荷利用小数6000h，其中织造车间、染整车间、锅炉房为二级负荷。二级负荷是指中断供电将在政治上、经济上造成较大的损失的用电设备。在条件允许的情况下，二级负荷应有两条线路供电，例如煤气站的鼓风机、10吨以下的电弧炼钢炉的低压用电设备和刚玉冶炼电炉变压器等，中断供电可能造成主要设备损坏或大量产品报废

供电条件
（1）供电部门可提供双回路10kV电源，一用一备。
（2）电源1进线处三相短路容量120MVA，进线电缆长约150米。电源2进线处三相短路容量100MVA，进线电缆长约120米。
（3）采用高供高计，要求月平均功率因数不小于0.9，。要求计量柜在主进开关柜之后，且第一柜为主进开关柜。
（4）为其他车间变电所提供2路10kV电源出线，容量每路800kVA。
（5）配变电所设于厂区负荷中心，为独立式结构，有人值班。低压供电半径小于250m。配变电所建筑构造及面积由电气设计定。






目    录
第一章 绪论 ……………………………………….………….………………………………1
1．工程概况
2．负荷资料
3．供电条件
4．其他资料
5．具体任务及技术要求
第二章 供电设计的一般原则……………………………………….………….……………3
1．工厂设计的一般原则
2．工程概况
3．设计依据
4．该毛纺厂的设计依据
第三章 .负荷等级确定与供电电源………….……………...…………………..….............................4
 1．负荷等级确定
 2．供电电源取得

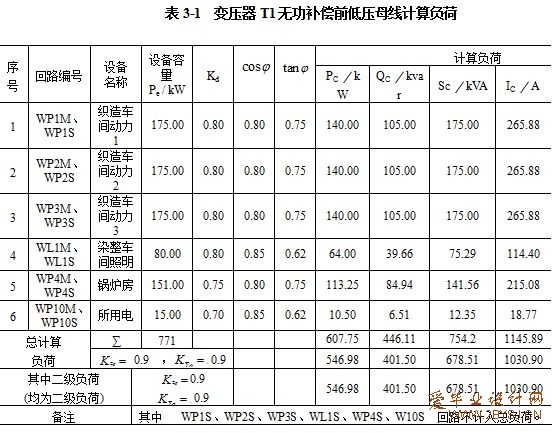

第四章 负荷计算与无功补偿……………………………………….………….……………8
1．各回路负荷计算
2． 无功补偿方案选择
3． 总计算负荷确定
4．降低系统耗能
第五章 就地补偿与集中补偿的经济分析……………………………………….………….12
1．电容补偿在经济上的分析
2．总负荷的确定
第六章 变压器类型、台数及容量选择………….…..……………………….….………………….14
    1变压器类型选择
    2变压器台数选择
3变压器容量选择
第七章 配变电所电气主接线设计………………………………………….………………………..18
1． 高压配电网接线设计
2． 变电所电气主接线设计
   3．低压配电网接线设计
第八章 .短路计算与电气设备选择校验………………………………….………………………….21
    1． 短路电流计算.
    2．高压电气设备选择校验
3．低压电气设备选择校验
第九章 导线电缆选择校验………………………..………………………….…………………………29
1．．高低压母线选择校验
2．． 高压进出线电缆选择校验
3． 低压出线电缆选择校验
第十章 配变电所电气装置布置……………………………………….……..…………….…………..33
1．配变电所的所址与结构形式
2．配变电所的总体布置设计
3．配变电所的具体布置与结构设计
第十一章.配变电所接地装置布置…………………………………….……….…………………..……36
1． 接地类型及要求
2．接地装置设计
3．接地布置及等电位联结
第十二章 配变电所总体布置……………………………………….………….……………  37
1． 配变电所总体布置的要求
第十三章 防雷与接地…………………………………….……….…………………..……. ……………39
1．防雷设备…………………………………….……….…………………..……. …………         41
参考文献……………………………………….………………………………………….................       42
致谢……………………………………….……………………………………….……………  43
小结 ……………………………………….………….………………………………………… 44
