用于无线通信系统的紧凑型滤波天线的研究

用于无线通信系统的紧凑型滤波天线的研究(论文11000字)

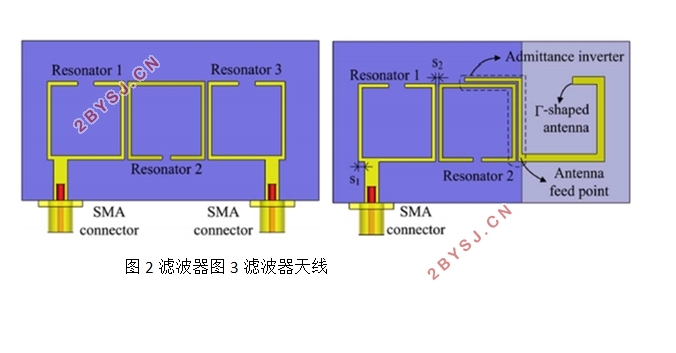

摘要 -随着现代无线通信系统和电子科学技术的快速发展，设计出一个可以同时有滤波器和天线的单个模块，可以达成尺寸变小，成本降低，能耗减少等许多期望的目标，这一理论的实现对于同时需要滤波器和天线装置的设备将是非常有意义的。这一理论就需要对普通设备中两个核心元件进行改造，以求将滤波器及天线集成化地设计在一起形成一个满足多项期望的新设备。所以在本文中研究的模型，就是一种在现代无线通信系统中应用的紧凑型滤波器天线，此滤波器天线区别传统的滤波器和天线相互独立，是由两个微带方形开环谐振器，耦合线和Г型天线构成的，Г形天线是由在滤波器设计中被视为导纳逆变器的耦合线制造。Г形天线在此模型中不仅保持着天线的作用，并且也是带通滤波器的最后一个谐振器。根据这一理论，在滤波器和天线之间预期能够达到接近零的转换损耗。最后的测量结果表明，滤波天线在反射系数S11在整个带宽上低于-10 dB的带宽为20.8％。
关键词滤波器天线，Г形天线，开环谐振器滤波器，合成, 通信性能。


目录
第一章绪论    4
1.1研究背景及意义    4
1.2滤波器的介绍    5
1.3天线的介绍    5
1.4文章内容安排    7
第二章理论基础    7
2.1滤波器的基本理论    7
2.1.1滤波器的基本介绍    7
2.1.2 滤波器的基本参数    9
2.2天线的基本理论    9
2.2.1天线的基本介绍    9
2.2.2天线有关参数    10
第三章滤波器天线设计    13
3.1滤波器天线设计    13
3.2天线的参数介绍    13
3.3滤波器天线仿真结果    15
3.4滤波器天线实物加工与测试    18
3.5滤波器天线S11仿真与实测结果对比    21
3.6 仿真和测量结果分析    21
第四章结论    22
致谢    22
参考文献    23
