模拟幅度调制系统仿真分析

毕业设计中文摘 要
从理论上对通信系统进行深入细致的研究是非常必要的。在深刻理解通信系统理论的基础上，利用仿真软件对通信系统进行仿真也是不可或缺的。因为通信系统的仿真是衡量通信系统性能的工具。我们把仿真分为三个步骤，即仿真建模、仿真实验、仿真分析。通过使用SIMULINK进行通信系统的仿真设计，可以达到高性能、低成本的仿真效果。通过对线性模拟调制系统原理与特点的了解和SIMULINK工具箱中通信模块的学习，着重介绍了在MATLAB软件平台上利用MATLAB编程和SIMULINK工具箱，对模拟幅度调制系统——常规双边带调幅（AM）、抑制载波双边带调幅（DSB-SC）、单边带调幅（SSB）进行的仿真实现。

关键词  调制解调  模拟调制系统  幅度调制  仿真分析

毕业设计外文摘要

Title Amplitude modulation of the simulation analysis
Abstract
The theory of communication systems in-depth and meticulous research is essential. In the profound understanding communications system theory's foundation, carries on the simulation using the simulation software to the communications system is also indispensable. Because communications system's simulation is weighs the communications system performance the tool. We divide into the simulation three steps, namely simulation modelling, simulation experiment, simulation analysis. SIMULINK through the use of a communication system simulation designed to achieve high performance, low-cost simulation effect.This article through to the linearity analog modulation system principle and the characteristic understanding and in the SIMULINK toolbox connection module's study, introduced emphatically uses the MATLAB programming and the SIMULINK toolbox in the MATLAB software platform, to simulates the simulation which the amplitude modulation system - - convention amplitude modulation double sideband (AM), the quiescent carrier amplitude modulation double sideband (DSB-SC), the amplitude modulation single sideband (SSB) carries on to realize.

Key Words  modem modulation and demodulation   analog modulation system  amplitude modulation   simulation analysis

模拟调制
模拟调制，一般指调制信号和载波都是连续波的调制方式。它有调幅、调频和调相三种基本形式。①调幅(AM)：用调制信号控制载波的振幅，使载波的振幅随着调制信号变化。已调波称为调幅波。调幅波的频率仍是载波频率，调幅波包络的形状反映调制信号的波形。调幅系统实现简单,但抗干扰性差,传输时信号容易失真。②调频(FM)：用调制信号控制载波的振荡频率，使载波的频率随着调制信号变化。已调波称为调频波。调频波的振幅保持不变，调频波的瞬时频率偏离载波频率的量与调制信号的瞬时值成比例。调频系统实现稍复杂，占用的频带远较调幅波为宽，因此必须工作在超短波波段。但抗干扰性能好，传输时信号失真小，设备利用率也较高。③调相(PM)：用调制信号控制载波的相位，使载波的相位随着调制信号变化。已调波称为调相波。调相波的振幅保持不变，调相波的瞬时相角偏离载波相角的量与调制信号的瞬时值成比例。在调频时相角也有相应的变化，但这种相角变化并不与调制信号成比例。在调相时频率也有相应的变化，但这种频率变化并不与调制信号成比例。在模拟调制过程中已调波的频谱中除了载波分量外在载波频率两旁还各有一个频带，因调制而产生的各频率分量就落在这两个频带之内。这两个频带统称为边频带或边带。位于比载波频率高的一侧的边频带，称为上边带。位于比载波频率低的一侧的边频带，称为下边带。在单边带通信中可用滤波法、相移法或相移滤波法取得调幅波中一个边带，这种调制方法称为单边带调制(SSB)。单边带调制常用于有线载波电话和短波无线电多路通信。在同步通信中可用平衡调制器实现抑制载波的双边带调制(DSB-SC)。在数字通信中为了提高频带利用率而采用残留边带调制(VSB),即传输一个边带（在邻近载波的部分也受到一些衰减）和另一个边带的残留部分。在解调时可以互相补偿而得到完整的基带。

调制的目的
1. 将基带信号变换成适合在信道中传输的已调信号；
2. 改善系统的抗噪性能；
3.实现信道的多路复用。





目   录
1引言…………………………………………………………………… 1
2 幅度调制仿真运行环境介绍 …………………………………………………… 4
2.1 MATLAB仿真技术发展及应用介绍 ……………………………………4
2.2 SIMULINK………………………………………………………………………… 6
3  幅度调制系统原理…………………………………………………………………… 7
3.1幅度调制的一般模型………………………………………………………………… 7
3.2常规双边带调幅(AM)………………………………………………………………… 8
3.3抑制载波的双边带调幅(DSB-SC)……………………………………………………11
3.4单边带调幅(SSB)…………………………………………………………………… 12
3.5残留边带调幅…………………………………………………………………………14
4 SIMULINK通信工具箱的模拟与解调模块…………………………………………… 15
4.1 DSB AM幅度调制解调模块………………………………………………………… 16
4.2 DSB SC幅度调制解调模块………………………………………………………… 17
4.3 SSB AM幅度调制解调模块………………………………………………………… 19
(优秀毕业设计:www.2bysj.cn)
5 线性模拟通信系统的SIMULINK仿真与分析………………………………………… 21

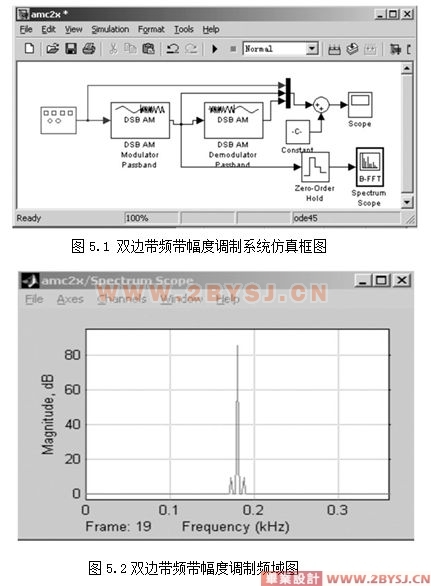

5.1常规双边带调幅的仿真与分析………………………………………………………21
5.2抑制载波双边带调幅的仿真与分析…………………………………………………26
5.3单边带调幅的仿真与分析……………………………………………………………31
结论 ………………………………………………………………………………… 41
致谢 ………………………………………………………………………………… 42
参考文献………………………………………………………………………………43
