某市SDH传输网组网的设计

毕业设计说明书（论文）中文摘要
由于网络迅速发展，迫切需要快速增加传输带宽，而SDH传输网可较好的解决这一问题，并且SDH传输网有许多传统PDH网络无法比拟的优势，不仅可以应用在所有传统的电信领域，还可能使电信网络结构演变成为一个同一网络。因此，有必要研究SDH传输网组网技术。在研究过程中，首先研究了SDH理论，然后研究了SDH传输网组网中重点要考虑的几个问题，包括拓扑结构选择，自愈保护方式选择，时钟同步，设备选择等。并且，通过一个具体实例来验证，最终充分理解SDH传输网组网技术，并且深刻感受到SDH组网有很强的应用价值。SDH传输网在未来一段时期必将发挥更大作用。
关键词  传输网  同步数字系列  网元    网络保护  时钟同步

毕业设计说明书（论文）外文摘要
Title    A Design of SDH Transmission Networking for Jing Men city
Abstract
With the rapid development of the network, a fast growth in the bandwidth of transport network is needed, SDH transport network is able to deal with such problem, further, SDH transport network has many advantages which can not be found in the traditional PDH network, such network can be deployed not only in the realm of traditional telecommunications but can make the networks in to a whole one. So, it is necessary to research the technology of SDH networking, including topology selection, network protection selection, Synchronous, device selection and etc. Finally, via a analysis towards an example, a better comprehention of SDH is given and a strong feel of the value of SDH is gained. In the coming duration, SDH transport network will surely play an important role in transport network.
Keywords  Transport network  Synchronous digitial hierarchy   network units     Network protection   Synchronous of clock

引言
自80年代中期以来，光通信在电信网中获得了大规模应用。光纤通信以其廉价、低损耗和高带宽特性成为电信网的主要传输手段。并且随着全球互联网的迅猛发展，无论是从数据传输的用户数量还是从单个用户需要的带宽来讲，都比过去大很多。所以迫切需要快速增加传输带宽，而SDH传输网可以较好的解决这一问题。SDH即同步数字系列，它是由一些SDH网元组成的在光纤(或无线)上进行同步信息传输、复用、分插和交叉连接的网络。它具有全世界统一的网络节点接口和一套标准化的信息结构等级，具有丰富的开销比特专用于网络的维护管理，采用同步复用结构并具有横向兼容性，因而能够灵活动态地适应任何业务和网络的变化，是一种理想的新一代传输体制。传统的准同步数字体系(PDH)由于存在一些难以克服的弱点，诸如缺乏标准接口，僵硬的复用结构和极其有限的网管能力等，无法形成网络规模，而且网络生存性较差，将逐渐被淘汰。自从1988年SDH成为世界性标准以来，ITU-T已经颁布了涉及网络、设备、接口、性能、同步、保护和网管等一套15个建议，而且日臻趋于完善。目前，SDH已成为公认的未来信息高速公路的主要物理传送平台。总之，SDH有许多PDH无法比拟的优势同步数字系列(PDH)向同步数字系列(SDH)过渡势在必行[1]。
本文从目前SDH技术的发展状况、整个通信网络的发展状况以及对SDH技术要求的分析描述了SDH传输系统的组成，详细阐述了SDH传输网设计中需要考虑的关键问题，对拓扑结构选择、自愈保护、设备选择、时钟同步、网络管理等进行了分析。







组网设计结论
本次组网设计是建立在SDH技术基础上的传输网设计,在设计过程中充分考虑SDH技术的特点和传输网设计的基本技术,并对该地区的组网需求进行了充分考虑。

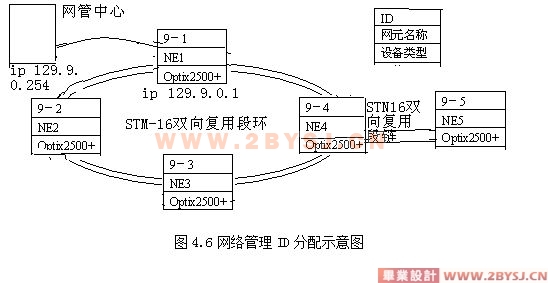

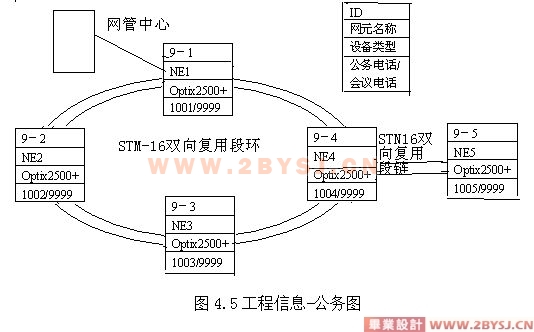

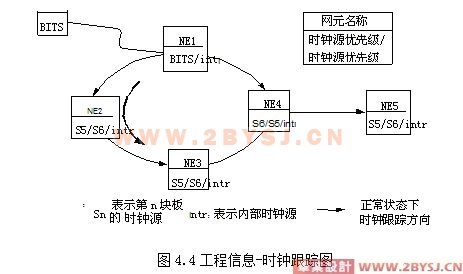

这次设计方案中设计了此地区的网络拓扑结构，网络的自愈保护方式，网络的时钟同步，网络设备选型，纤缆连接以及公务和网络管理。并且对这些设计的方法进行了大体描述，在其他类似组网设计时这些方法是相通的。

在通信网向大容量标准化发展的今天,传统的PDH的传输体制由于许多缺陷,已经愈来愈成为现代通信网的瓶颈,制约了传输网向更高的速率发展。SDH传输针对PDH的以上不足在技术体制上进行了根本的变革。
按SDH组建的网络是一个高度统一的、标准化的、智能化的网络,它采用全球统一的接口,以实现设备多厂家环境的兼容,在全程全网范围,实现高效的、协调一致的管理和操作实现灵活的组网与业务调度,实现网络自愈功能,提高网络资源利用率,并且由于维护功能的加强,大大降低了设备的运行维护费用。由于SDH这些优点，现在SDH技术已经广泛应用在骨干网、城域网和接入网。因此研究SDH传输网组网技术有很强的现实意义和应用价值。
这里在论述SDH理论的基础上，通过一个SDH组网的实际例子来讲述了SDH传输网组网设计的基本方法和重点要解决的问题。包括拓扑结构选择，自愈保护方式选择，物理设备选择，网络同步方式选择以及网络公务和ID设计。

目   录
1  引言…………………………………………………………………………………1
2  SDH技术……………………………………………………………………………1
2.1 SDH的传输原理…………………………………………………………………2
2.2 SDH技术特点 ………………………………………………………………… 3
2.3 SDH技术的未来发展与展望……………………………………………………3
3  SDH传输网设计要重点考虑问题…………………………………………………4
3.1选择SDH传输网的拓扑结构………………………………………………………4
3.2 SDH传输网的自愈保护…………………………………………………………5
3.3 设备网元配置………………………………………………………………………8
3.4 SDH网时钟同步…………………………………………………………………10
(优秀毕业设计:www.2bysj.cn)
4  荆门市SDH组网设计………………………………………………………………12
4.1 工程设计概况…………………………………………………………………12
4.2工程规划方案…………………………………………………………………14
4.3组网设计结论……………………………………………………………………26
结论 …………………………………………………………………………………27
致谢 …………………………………………………………………………………28
参考文献………………………………………………………………………………29
附录……………………………………………………………………………………30
