资料介绍:

毕业设计说明书(论文)中文摘要
无线呼叫系统由于成本低、使用方便等优点广泛应用于酒店、银行、医院、娱乐场所等服务性行业。无线呼叫系统正向网络化发展,由于各种电路的集成度越来越高,无线呼叫系统所采用的电路正向高集成度方向发展,同时无线呼叫系统传输数据的速率越来越高,终端智能化越来越高,为各种新业务的提供创造了条件和手段。无线呼叫系统要求能够传输语音和英文短信业务,具有选呼和群呼功能;无线呼叫系统包括发送和接收两大部分,课题实现了发送端硬件电路的设计,综合运用数字频率合成技术、单片机控制技术、编码技术、调制等技术,实现了语音信号、英文短信信号及台号的发送。发送部分主要包括压控振荡器、数字频率合成器、高频功率放大器和单片机控制单元、LCD显示等部分。
关键词  无线呼叫系统  数字频率合成器  调频  单片机

毕业设计说明书(论文)外文摘要
Title   The Design Of A Wireless Calling System Electrocircuit——Transmitter                                                                           Abstract:
The wireless calling system is widely used in many fields such as cabaret, bank, hospital and serving industry because of its low cost and convenient operation.The  wireless-calling system is exponding to network direction. Owing to the diversified integration electrocircuit`s development,the  wireless-calling system will becomg smallers and smaller.At the moment,it`s data transmission rate is becoming faster and faster.Because of the terminal equipments` aptitude is higher and higher,many more new operation appears.The systerm demands transmit audio frequency and short English message.And it has the function of select calling,group calling. The system consists of transmit part and receive part. The task achieves the design of the Transmitter’s hardware electrocircuit.In this design many kinds of  technology such as digital frequency synthesis, micro-controller, coding, and modulation are adopted synthetically . The system implements the transmission of speech signal, English message and station number. The transmit part includes voltage-controlled oscillator(VCO), frequency synthesizer, high frequency power amplifier and control unit based on micro-controller and LCD to show,and so on.
Key word   Wireless Calling system  Digital Frequency Synthesizer    FM  Micro-controller

无线呼叫系统的发展概述
起初的无线呼叫系统是一种单向广播式无线选呼系统。以其价廉、小巧、简单、实用等特点。解决了固定有线通信不能解决的紧急行动通信问题,而得到迅速推广,发展势头强劲。
最早的无线呼叫业务,应该算是从1948年美国贝尔实验室试制一种名为BELL BOY(带铃的仆人)的小型呼叫接收机开始,无线呼叫系统的发展也不是一帆风顺的,一开始社会并不认识到它的意义。也由于BELL BOY使用的是真空管,虽然已使用了当时的超小型真空管,但体积跟重量仍较大,一般是没有人愿意带它到外面去的。到五十年代后期开始使用晶体管,虽说比较轻便了,但是功能还是很有限。直到六、七十年代开始有了集成电路、以及后来大型、超大规模集成电路后,呼叫器的体积已做得相当小了,功能也越来越多,再加上社会生活节奏越来越快,经济活动、政治活动、社交活动越来越频繁,时间和信息越来越为人们所珍惜。因此人们即便处于外出活动状态时,也希望能与社会保持紧密的联系,所以对通信的及时性要求提高。无线呼叫作为市话网络的延伸,以其价廉、小巧、简单、实用的特点得到了人们的青睐,成为当今通信市场的宠儿。
随着微处理器技术的发展,用计算机处理中文使计算机具有了更亲和的人机界面。中文呼叫器的产生也一样受到人们的欢迎,中文呼叫系统不仅仅能让中文呼叫使用者直观的看到主呼人的简短留言,更能传送大量的信息,如股票行情、天气预报、交通资讯等,可作为中文信息发布系统。
中文呼叫器虽说体积不大,但它综合了通信技术、计算机技术和中文处理技术等一系列最新技术层面。
中文呼叫系统的推广还会遇到两个问题,一是中文寻呼系统的信息量大,这将会使整个呼叫系统的处理变得更加复杂。另一个问题是中文输入困难,中文输入一直是计算机中文处理的瓶颈,中文输入是中文呼叫系统推广所面临最大的问题。
由于各种电路的集成度越来越高,无线呼叫系统所采用的电路正向高集成度方向发展;同时无线呼叫系统传输数据的速率越来越高,频谱带宽越来越宽,频段越来越高,覆盖距离越来越远;终端智能化越来越高,为各种新业务的提供创造了条件和手段[1]。

设计思路
该课题设计要求设计一个无线呼叫系统的电路——发送端,实现主站至从站间的单工语音及数据传输业务。设计发送模块方框图如图2.1所示。发送部分采用数字频率合成技术,由变容二极管和集成压控振荡器芯片实现振荡频率的电压控制及对载波的调频调制;加入由频率合成芯片、高速分频器、运算放大器和晶体振荡器等组成的数字锁相环路,使输出频率稳定度达到与参考晶振同等水平;编码部分采用编码电路实现题目所要求的一点对多点、主站具有拨号选呼和群呼功能以及数据传输业务的功能;控制部分采用AT89s52系列芯片,实现键盘输入、LCD显示的控制,显示呼叫方式、业务类型以及英文短信内容。为了尽量增加传输距离和降低系统的波形失真,必须采取有效的措施。









目   录
1  引言………………………………………………………………………………1
1.1  无线呼叫系统的发展概述……………………………………………………… 1
1.2  无线呼叫系统的种类…………………………………………………………… 2
2  无线呼叫系统——发送端设计方案…………………………………………… 4
2.1  设计思路………………………………………………………………………… 4
2.2  实现方法………………………………………………………………………… 4
2.3  发送端组成框图………………………………………………………………… 8
3  单元硬件电路设计………………………………………………………………… 9
3.1  音频信号输入电路设计 ………………………………………………………9
3.2  压控振荡器电路设计……………………………………………………………10
3.3  锁相环电路设计………………………………………………………………13

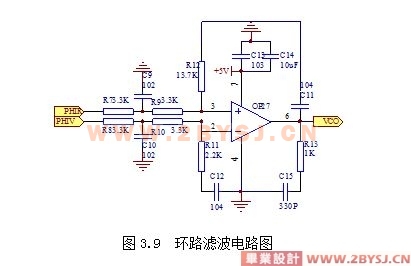

3.4  环路滤波电路设计……………………………………………………………17
3.5  功率放大电路设计………………………………………………………………19
3.6  阻抗变换电路设计………………………………………………………………19
3.7  抗干扰措施………………………………………………………………………21
4  系统控制单元……………………………………………………………………22
4.1  单片机介绍……………………………………………………………………22
4.2  AT89S52单片机的引脚介绍…………………………………………………23
(优秀毕业设计:www.2bysj.cn)
4.3  PT2262编码电路设计……………………………………………………………26
5  软件设计……………………………………………………………………………29
5.1  数字键处理子程序………………………………………………………………31
  5.2  字母键处理子程序………………………………………………………………31
结论 ………………………………………………………………………………… 33
致谢 ………………………………………………………………………………… 34
参考文献………………………………………………………………………………35

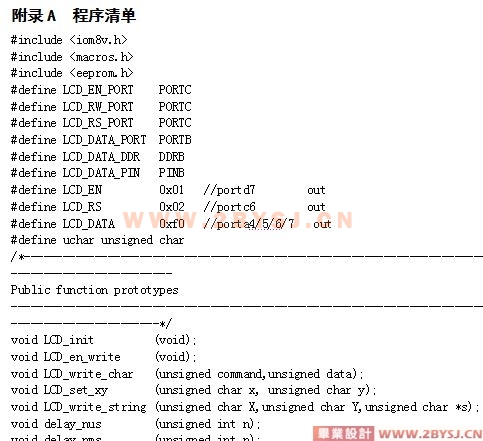

附录A  程序清单……………………………………………………………………36
附录B  发送端电路图 ………………………………………………………………45
