基于SDH技术的数字电视传输方式的研究

毕业设计说明书（论文）中文摘要
随着广播电视的全面数字化和有线新业务的发展, SDH技术被广泛应用于广电网络。对基于SDH的数字电视传输技术进行了详细阐述和研究,分析了SDH网络在目前数字电视信号传输的主要优势和发展方向,以及利用SDH网络传输数字电视的具体实现。介绍了SDH 传输网的特点,总结了基于SDH 传输平台的广电业务：广播电视节目传输、网络保护、网络监控、光缆选择、构建宽带骨干网等。通过通信光缆纤心，搭建SDH与数字电视传输平台，实现了广播电视联网，带宽达2.5 Gbp/s。
所用方案可以提高网络的性价比，可在广大地区推进广播电视网络建设和数字化发展。

关键词: SDH 数字电视 信号适配  MPEG- 2传输流 网络设计

毕业设计说明书（论文）外文摘要
Title  The Research and Design of DTV Transmission Technology Based on SDH
Abstract
With the development of DTV and the CATV new business, SDH technology was used more and more widely in CATV network. This paper described and researched the tansmission technology of DTV over SDH, the main advantages and the development direction of DTV singal tansmission over SDH network, theconstruction of SDH network. Introduce the feature of the SDH transmission network and the operation based on SDH transmission platform: Broadcasting and TV Programme transmission、the network protection、network supervision and the selection of optical cable construction of Broadband backbone network etc. The SDH and digital TV transmission platform of City was established based on communication optical fiber to interconnect BC&TV systems between the city `s urban district and countries with transmission capability of 2．5 Gbp/s. With high cost perform areas，the scheme is practicable for extensive areas to improve BC&TV network and digitization．

Keywords: SDH  DTV signal adaptation  transmission streaming of MPEG-2   Network design

引言
我国的电视人口覆盖率目前已接近百分之百，电视已成为我国的主要信息媒体之一。以高清晰度电视开发而形成的视频压缩和信源编码技术正使广播电视向全面数字化方向发展，并已展示了862MHz宽带人户数字应用的广阔前景。以有线电视网发展为基础的多种视频、音频和数据的综合业务在众多地区展开。
作为有线电视传输网，广播电视业务的性质决定了在传输网络中需要高的带宽、固定的传输通道以及对传输通道较长时问的占用，我们称之为固定连接业务；对于像话音业务、数据交换业务及其他交互式多媒体业务来说，它们对网络资源的占用将随时间的变化而不同，我们称之为非固定连接业务。对于以传输固定连接业务为主的有线电视传输网来说，高的网络带宽、同步透明的传输自愈保护功能以及不同供应厂商设备之间的互通和全面的网络管理功能成为传输网络必不可少的重要条件。正是这种对网络功能的需求，令SDH技术成为当今世界信息传输尤其是广播电视传输技术应用的热点[11]。骨干网采用SDH传输方式，对于附加业务可提供相应的业务透明通道进行传输，用户则可根据具体需要灵活配置接入网设备，如HFC、数字程控交换机、数据传输扩展设备、Internet接入设备、ATM和IP设备。在传输传统广电业务的同时，为用户提供话音／数据交换、Internet接入、远程教学／医疗／购物、视频点播、电子商务、局域网互联、远程视频节目交换、电视会议、电缆电话等综合业务。广播电视新技术与新业务的发展十分迅速，数字电视、高清晰度电视、数字音频广播、数字压缩技术等新技术的应用和多媒体技术、有线电视宽带综合业务网的发展，将彻底改变传统的广播电视方式。因此技术方案在保证数字广播节目在网中高质量传输的前提下，能充分利用有线电视网络宽带传输的特性，开发多功能业务，为社会提供多层次的服务。
广播电视传输方式自模拟转变为数字以来，一直沿用的是准同步数字体系(PDH)的传输方式。然而，随着现代广播电视技术的迅猛发展，这种传输方式由于缺乏世界统一的标准接口、僵硬的复用结构和极其有限的网络管理能力，越来越不能适应广播电视传输技术的要求。随着光纤制造技术的提高，数字传输系统得以迅速发展。与模拟传输系统相比，PDH传输体系具有容量的大、传输距离长、无噪音积累、保密性强等优点。但与SDH传输系统相比，PDH传输系统又有许多缺点，因此产生了SDH传输体系。同步数字体系(Synchronous Digital Hierarchy，SDH)因为其灵活的网络拓扑能力、多样化、标准化的接口以及强大自愈能力、完备的网管功能，SDH传输技术已逐渐取代PDH作为广播电视的传输方式。SDH技术与光纤技术、卫星技术或微波技术结合起来，形成的同步数字传输网是一个将复接、线路传输及交换功能于一体，由统一网管系统管理的综合信息网络。因而SDH技术正成为广播电视领域传输技术方面的发展和应用热点。随着它的出现，使通信技术告别了传统的以PDH传输为主的概念，进入了智能化应用的传送网阶段，开创了广播电视传输领域的新纪元。















目   录           字:17000

1  引言………………………………………………………………………………… 1
2  SDH传输网和数字电视简介……………………………………………………… 3

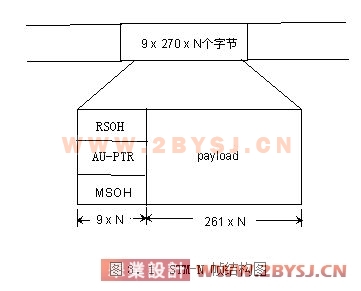

2．1  SDH传输网 …………………………………………………………………… 3
2．2 数字电视简介…………………………………………………………………… 5
3  基于SDH的数字电视的传输技术的研究 ………………………………………8
3．1  数字电视系统中SDH的网络结构………………………………………………8
3．2  数字电视信号的常用的编码技术…………………………………………… 12
4  基于SDH的数字电视传输网络的建设………………………………………… 15
4．1  网络规划与设备选型…………………………………………………………15
4．2  工程硬件配置信息 ……………………………………………………………18
(优秀毕业设计 www.2bysj.cn)
4．3  自愈环的保护及时钟ID的追踪………………………………………………23
4．4  数字电视信号与SDH信号之间的适配……………………………………… 25
4．5  数字电视网络建设结论………………………………………………… 30
结论 …………………………………………………………………………………31
致谢 …………………………………………………………………………………32
参考文献……………………………………………………………………………33

数字电视网络建设结论
本次网络建设的是在SDH网络传输平台，并利用SDH平台传送数字电视信号，传送电视节目到千万用户。
设计方案主要设计了主干网网络设备选型，业务配置，拓扑结构，网络和单板的双重保护，网络的时钟同步，以及发送段的编码压缩技术和接入网的适配技术。在文中还对常用的类似技术进行分析，阐述了选择该方案的原因。
本次组网设计中用到的主干网设备为采用华为OptiX 2500+和T2000网管等设备，所选设备符合我国《光同步传送网技术体制》的要求和ITU-T相关建议。

随着多媒体通信的发展，因特网接入宽带化的需求日益迫切,人们对数字电视信号的传输方式和接入技术的改进的要求也更迫切。
 一直沿用的准同步数字体系（PDH）由于种种缺陷越来越不能适应广播技术的要求。SDH灵活的网络拓扑能力、多样化、标准化的接口以及强大自愈能力、完备的网管功能，逐渐取代了PDH作为广播电视的传输方式。SDH技术与广播电视技术结合起来，形成一个将复接、线路传输及交换功能于一体，由统一网管系统管理的综合信息网络。

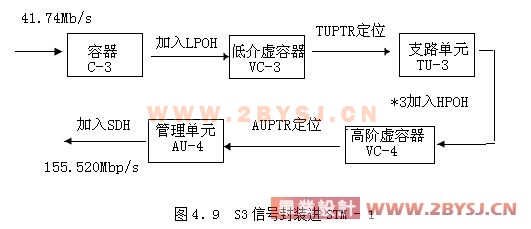

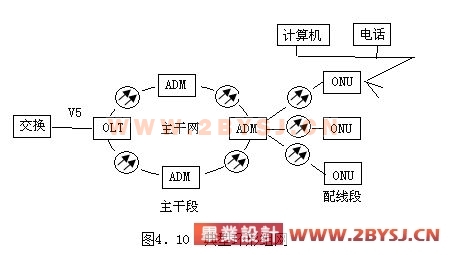

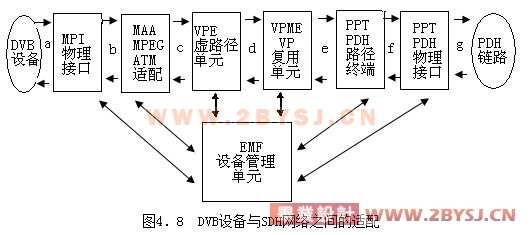

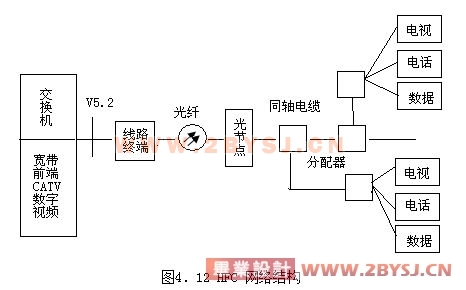

 通过组建一个五网元2.5Gb/s的环型网络,并配置各节点的业务,来说明利用SDH技术组建主干网的基本方法,以及需要注意的问题。数字电视信号采用了最成熟的MEGP-2数据压缩技术对信号进行压缩。在网络的接收端采用星型/总线形网络系统( HFC)技术来接入。环型网采用了二纤双向复用段自愈环进行网络级保护,并规定了时钟追踪方案。
 通过这次组网，我懂得广泛搜集材料、分析材料是完成论文的前提，多向老师学习和同学们交流是思路的来源，独立用心思考整理是完成论文的保证。从中遇到了不少困难，但在大家的帮助下完成了论文。通过这次毕业设计，我对基于SDH的组网有了更深刻的认识，提高了自己实际设计解决问题的能力。

参 考 文 献
1  刘增基，周洋溢，胡辽林，周倚丽．光纤通信．西安：西安电子科技大学出版社，2001
2  谢希仁.计算机网络.大连理工出版社.2000
3  王兴亮、达新宇、林家薇、王榆。数字通信原理与技术。西安电子科技大学出版社。
4  华为技术有限公司OptiX光传输系统SDH原理．华为技术有限公司，1997
5  陈楠. SDH 技术及其在广播电视网络中的应用.西部广播电视.2002
6  何淑贞 ,王日远.SDH在广播电视传输中的应用.中国有线电视.技术交流.2000
7  韦乐平．光同步数字传输网．人民邮电出版社，1993
8  纪越峰.现代光纤通信技术[M].北京:人民邮电出版杜， 1997.
9  杨大伟. SDH技术及其在广播电视传输网中的应用.网络与多媒体.2001
10 杨浚明等编著.光纤通信设计.天津.天津科学技术出版社1995.
11 张德琨等编著.光纤通信原理.重庆:重庆大学出版社,1992
12 谭生树.全球通信用光纤市场.通信机世界,1998
13 吴承治,徐敏毅.光接入网工程.北京:人民邮电出版社,1999
