移动GSM保定本地传输网改造规划与设计

毕业设计说明书（论文）中文摘要

伴随着通信市场的高速发展，通信的基础传输系统在不断的更新换代和发展，传输网络也在不断的改造扩容之中。传输系统是通信网的重要组成部分，其好坏直接制约着通信网的发展。当前世界各国大力发展的信息高速公路其中一个重点就是组建大容量的传输光纤网络，不断提高传输线路上的信号速率。就目前来说，主要使用的是SDH网络。随着业务量的不断扩大，保定移动县、市各业务中心站点的压力不断增加，风险也日益增加，市区的复杂环境决定了在市区建设通信管道和光缆具有相当的难度，因此在市区城域网组网时，尤其是面对大量分布于各区域的基站需要接入时，很难做到接入的最佳。经过数次的基站建设后，接入系统往往会面临节点过多，环带链的局面，给同步时钟传递带来困难，而且浪费了一部分网络资源，因此要对本地网进行改造。保定移动本地传输网改造主要为保定市本地市区及七个县提供光网络的通信通道，包括三个环，设备为OptiX OSN 9500及OSN 3500。改造后则优化了本地网网络结构，增加主局电路容量，提高网络利用率。

关键词  SDH网络  本地网   优化

毕业设计说明书（论文）外文摘要

Title  The reform and optimize of the GSM subsidiary of China
           Mobile of Baoding

Abstract
With the rapid development of the correspond market, the foundation transmission system of correspond also gets the continuous update to change the generation and development. With the consumers increasing, the transmission system is so important that it directly decide the development of the net of the correspond. At present the information superhighway is strongly developed, a key point is to set up a fiber-optic network with big capacity, raising the speed of signal on the transmission line, expanding the breath of the transmission band, compared to a superhighway of car streaming. In regard to the current situation, mainly use SDH network
With the growing volume of business, Baoding mobile operations center sites increasing pressure, the risk is increasing, the urban district complex environment had decided has the suitable difficulty in the urban district construction correspondence pipeline and the optical cable, therefore in urban district metropolitan area network network time, faces in particular distributes massively when needs to turn on in various regions base depot, very difficult to achieve turning on best. After the several times base depot construction, the turning on system often could face the node excessively to be many, the annulus chain aspect, brought the difficulty for the synchronized clock transmission, and wasted part of the network resources. Therefore must carry on the transformation to this network. China Mobile of Baoding. local network  provide 7 counties of Baoding city with gateway of correspondence of optic network ,including three rings and equipments for OptiX OSN 9500 and OSN 3500. After the transformation optimized this network network architecture, increase the Board of circuit capacity, raises the network use factor.

Keywords  SDHnetwork   localnetwork  optimize

引言
当今社会是信息社会，高度发达的信息社会要求通信网能提供多种多样的电信业务，通过通信网传输、交换、处理的信息量将不断增大，这就要求现代化的通信网向数字化、综合化、智能化和个人化方向发展。
目前，中国通信市场高速发展，固定电话和移动电话同时发展、不断扩张，中国已经成世界第一通信大国，通信迅猛的发展为电信运营商带来巨大商机和新的利润增长点。时下，固定电话趋于稳定、小灵通另辟新径、GSM如日中天、CDMA发展前景喜人、3G宣传的如火如荼[1]，目前，中国电信3G实验网在保定已经在调测之中。
伴随着通信市场的高速发展，通信的基础传输系统也得到了不断的更新换代和发展。传输系统是通信网的重要组成部分，传输系统的好坏直接制约着通信网的发展。当前世界各国大力发展的信息高速公路，其中一个重点就是组建大容量的传输光纤网络，不断提高传输线路上的信号速率，扩宽传输频带，就好比一条不断扩展的能容纳大量车流的高速公路。同时用户希望传输网能有世界范围的接口标准，能实现这个地球村中的每一个用户随时随地便捷地通信[2]。
就目前来说，主要使用的是SDH网络。所谓SDH网是由一些SDH网元（NE）组成的，在光纤(或无线)上进行同步信息传输、复用、分插和交叉连接的网络。

SDH传输网
SDH全称叫做同步数字传输体制，由此可见SDH是一种传输的体制（协议），就象PDH——准同步数字传输体制一样，SDH这种传输体制规范了数字信号的帧结构、复用方式、传输速率等级，接口码型等特性。[3]

SDH产生的技术背景
当今社会是信息社会，高度发达的信息社会要求通信网能提供多种多样的电信业务，通过通信网传输、交换、处理的信息量将不断增大，这就要求现代化的通信网向数字化、综合化、智能化和个人化方向发展。
传统的由PDH传输体制组建的传输网，由于其复用的方式很明显的不能满足信号大容量传输的要求，另外PDH体制的地区性规范也使网络互连增加了难度，因此在通信网向大容量、标准化发展的今天，PDH的传输体制已经愈来愈成为现代通信网的瓶颈，制约了传输网向更高的速率发展。
传统的PDH传输体制的缺陷体现在以下几个方面：[4]

接口方面
只有地区性的电接口规范，不存在世界性标准。现有的PDH数字信号序列有三种信号速率等级：欧洲系列、北美系列和日本系列。各种信号系列的电接口速率等级、信号的帧结构以及复用方式均不相同，这种局面造成了国际互通的困难，不适应当前随时随地便捷通信的发展趋势。

经过规划设计、安装、调测等操作，保定移动本地网的改造也就完成了。
随着手机用户的不断增多、3G业务的逐渐开展，使得话音业务和数据业务不断增加，原有的传输网络业务容量已逐步饱和，不能满足日后通信发展的需要，本设计通过组建一个七网元、两个三网元的10Gb/s、2.5Gb/s的环型网络,并分析其设备选择、组网方式选择、网管设置和中继距离的计算,来说明利用SDH技术组建主干网的基本方法,以及需要注意的问题，并达到了本次保定移动本地传输网改造的目的：优化了本地网网络结构，增加主局电路容量，提高网络利用率，也为以后网络扩容提供了条件。此次环型网全部采用了二纤双向复用段保护环进行网络级保护。










目   录

1  引言………………………………………………………………………………… 1
2  SDH体制简介…………………………………………………………………… 1
2.1  SDH产生的技术背景…………………………………………………………… 1
2.2  SDH技术的优点…………………………………………………………… 4
2.3  SDH网络常见网元………………………………………………………… 5
2.4 SDH网络基本的网络拓扑结构…………………………………………… 8
2.5  链网和自愈环……………………………………………………………………9
2.6  复杂网络的拓扑结构及特点……………………………………………………10
3  河北移动GSM保定本地传输网改造规划…………………………………………13

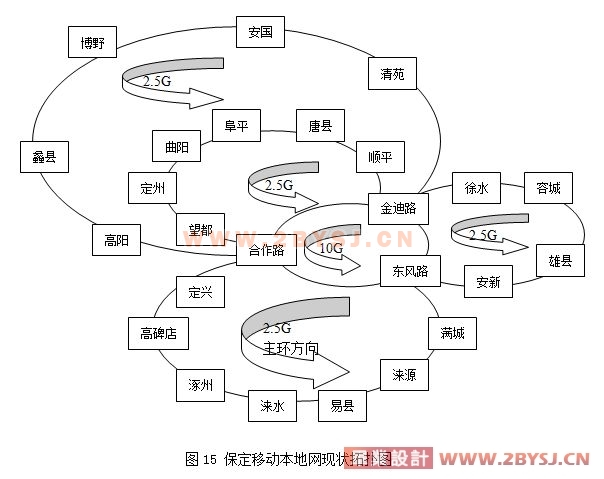

3.1  保定移动本地网现状……………………………………………………………14
3.2  保定移动本地网的需求…………………………………………………………15
3.3  保定移动本地网的设计原则………………………………………………… 15
4  保定移动本地传输网改造设计……………………………………………………16
4.1  保定移动本地传输网改造后拓扑结构…………………………………………16
4.2  设备的选型………………………………………………………………………17
4.3  自愈环的选择……………………………………………………………………19

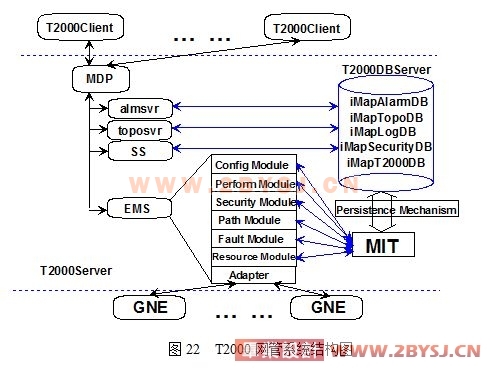

4.4  传输机房网管的设置……………………………………………………………23
4.5  中继距离的计算…………………………………………………………………25
结论 ………………………………………………………………………………… 28
致谢 ………………………………………………………………………………… 29
参考文献………………………………………………………………………………30

参 考 文 献

1 韦乐平. 光同步数字传输网.北京：人民邮电出版社，1993
2 孙学康、毛京丽. SDH技术：人民邮电出版社，2004
3 韦乐平等. 同步数字体系（SDH）原理与技术. 北京：人民邮电出版社，1996
4 曾莆全、李勇、王河. 光同步传输网技术. 北京：北京邮电大学出版社，1996
5 刘符. 同步数字系列（SDH）. 北京：人民邮电出版社，1996
6 韦乐平等. SDH及其新应用. 北京：人民邮电出版社，2001
7 原荣. 光纤通信网络. 北京：电子工业出版社，1999
8 孙学康、张金菊. 光纤通信技术. 北京：北京邮电大学出版社，2001
9 郑伟、陆疆等. 构建在SDH上的千兆以太网. 通信世界，2001
10 李云博、韦乐平. IP的理想传输技术. 现代电信科技，1999
11 Parsons J D,Gardiner J G．Mobile Communication System．New York：John Wiley and Sons,Inc．,1999(优秀毕业设计 www.2bysj.cn)
12 曹志刚 《现代通信原理》，清华大学出版社，1992
13 祁玉生 邵世祥，《通信工程丛书》，人民邮电出版社，2002.4
14 贝福德莱著，《通信系统理论讲座》，胡征等译。
15 李棠之等.《通信网络技术》.科学技术文献出版社, 2000
