GSM移动通信直放站工程实施

摘   要
任何无线频率覆盖方都将产生“盲区”,解决此类问题的一种途径是增加基站数目或调整功率电平，此方法成本甚高，还带来一些其它问题。本文介绍一种更经济、便宜 、快捷、有效，已被许多网络经营者采用的方法——直放站。
本文的主要工作叙述直放站的技术和原理以及直放站的工程实施。首先，论文描述了直放站的技术概念、发展、特点。然后，介绍了项目的整体规划和一个工程的具体实现。最后，论文提出了一些工程建设中需要注意的问题。
关键词：移动通信   直放站   工程   网络优化

Abstract
No matter using whatever wireless frequency cover schemes, there are many “blind-areas”， one solution is to increase the number of the basestations or to adjust the power of the signal. But this  means  it will induce additional costs and other further problems. This paper introduces a more economic and effective scheme adopted by a number of network-operators.It is the repeater.
This paper focuses on the technology，elements and the engineer application of the repeater . Firstly it describes the repeater’s concept ,development and characteristic . Secondly it  introduces the  whole plan of the construction and the application of the project  . And last,it  brings up some problments when  doing the project.
KEY WORDS
Mobile communication ， Repeator,  Project, The network optimizing

在我们的实际生活中无论何种无线频率覆盖方案，都将产生“弱信号区”和“盲区”。产生是原因也各不相同，主要应用在大型建筑物、隧道、高层建筑区、山区的洼地以及公路、铁路的路基区域等地方。
在农村、郊区主要是由于信号信号太弱或根本没有覆盖到；现在在城市由于高层建筑越来越多，在这些地方信号也不是很好，因为基站的高度还没有建筑物的高度高，并且天线的方向是向下的；在像隧道或地铁这样的地方由于信号被阻挡不能够到达；不仅广播电视是这样，蜂窝电话系统亦是如此。实际不通顺影响阻挡信号传播的地方都会产生此类问题。
这样的问题带来的影响就是信号不好、通话掉话甚至不能够通话，用户投诉增加。像笔者实施的十月军校室外直放站工程就属于郊区信号覆盖不好，产生了“弱信号区”，使通话质量不高。
1.2 解决问题的方法
解决此类问题的一种途径就是增加基站数目或调整功率电平，这对于蜂窝系统来说，意味着改变小区的大小和频率复用方案，基站的成本是很高的，基础设施也较复杂，还带来一些其他问题，所以在实际工程中一般不采用这种方案。
这里介绍一种更经济、便宜、快捷、有效，已被许多网络经营者采用的方法——直放站。国内直放站市场形成之初，主要是使用消防用无线设备和调频（FM）广播接收直放站。进入90年代后半期以来，在移动通信手机迅速普及的带动下，直放站市场得到了持续的发展。
直放站由于投资小，性能稳定，建站速度快，对环境要求低，安装维护简便，是一种很好的解决覆盖盲区的方法。

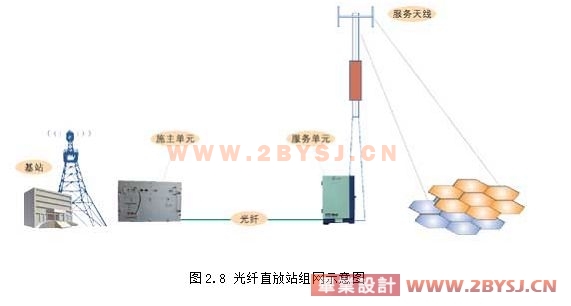

GSM直放站

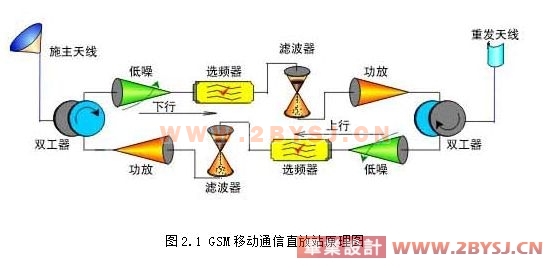

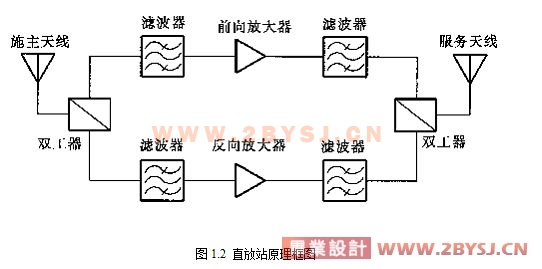

GSM移动通信直放站是解决基站覆盖而存在的信号盲区的一种方式。通过架设直放站不但能改善覆盖效果，同时能大大减少投资基站之成本。如图2.1所示了GSM移动通信直放站原理图。
