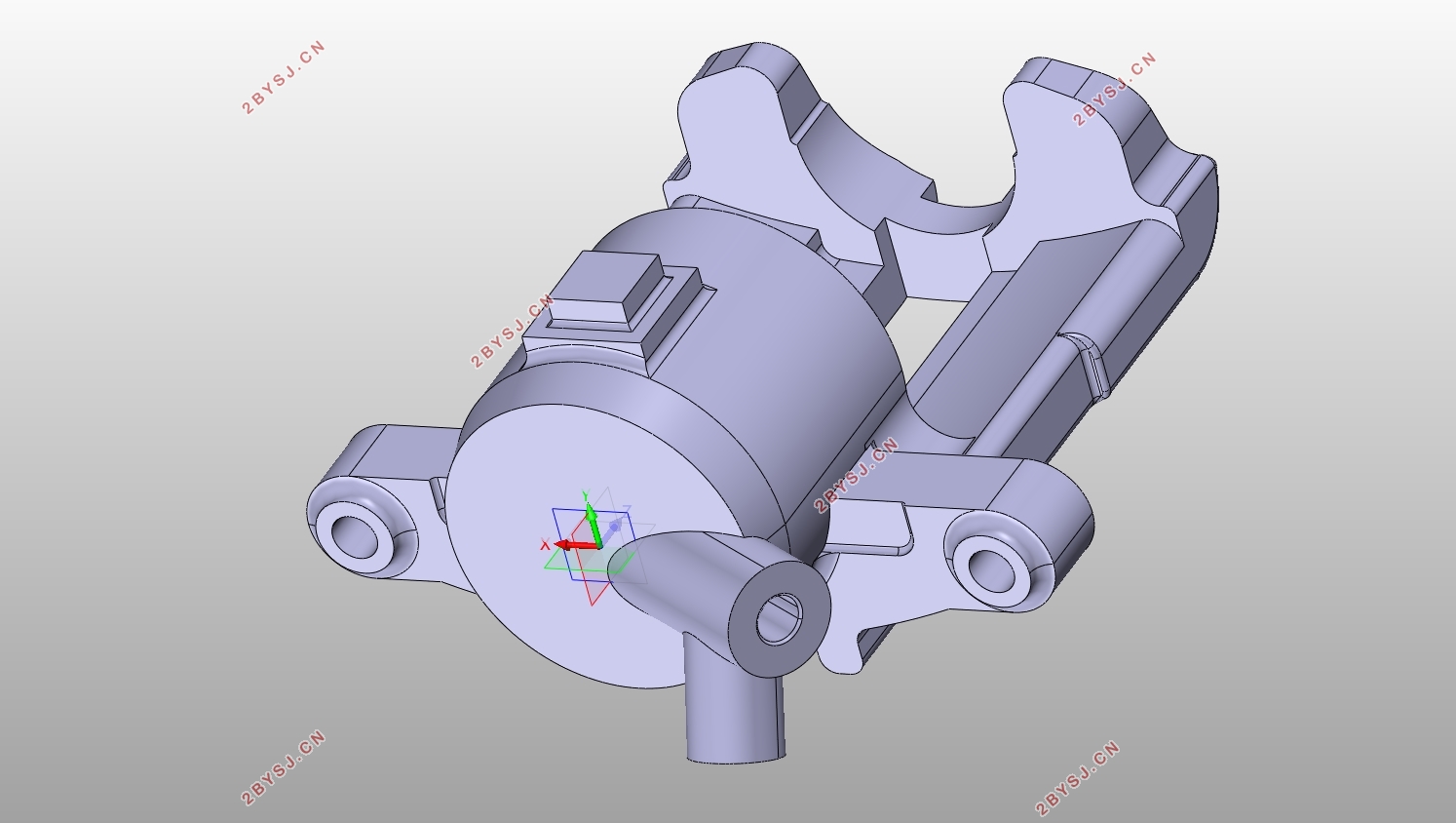

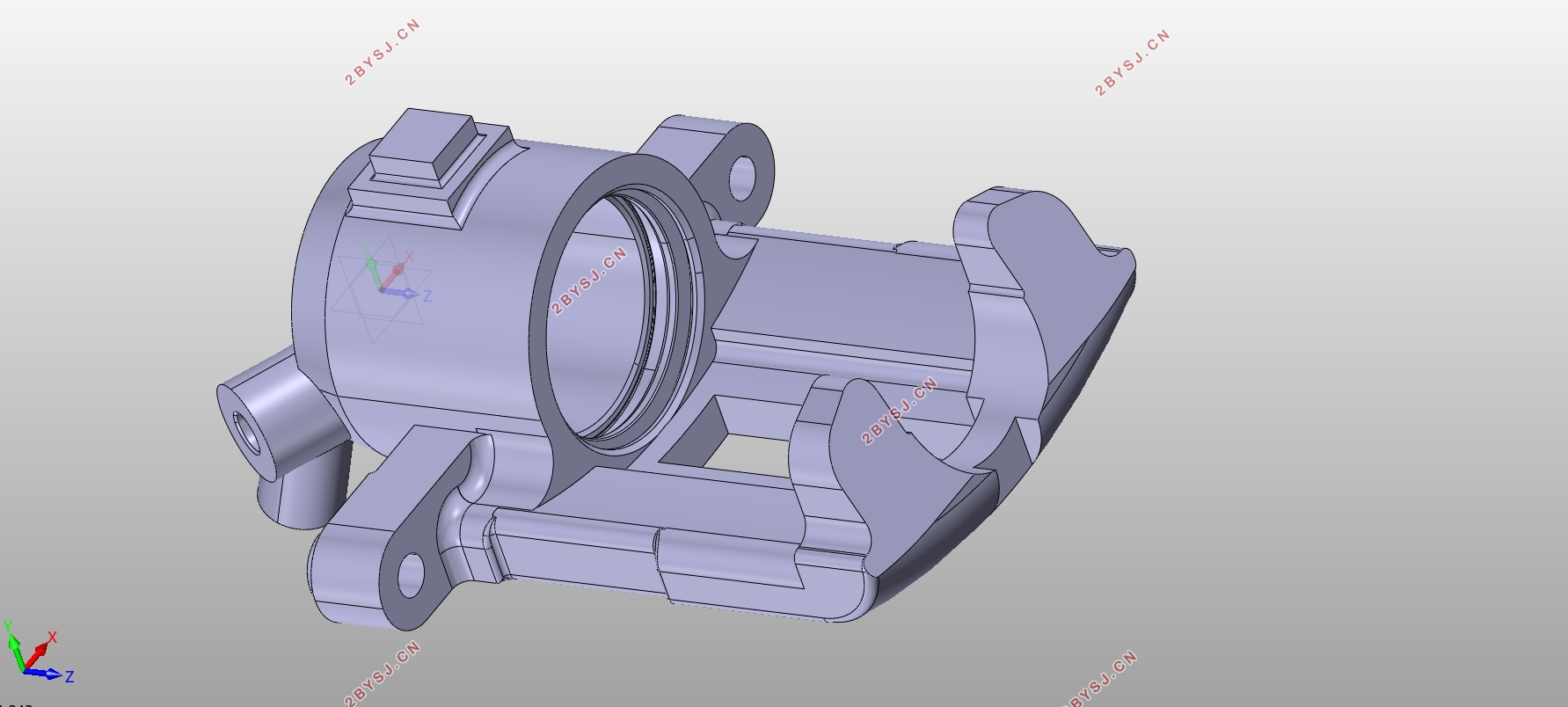

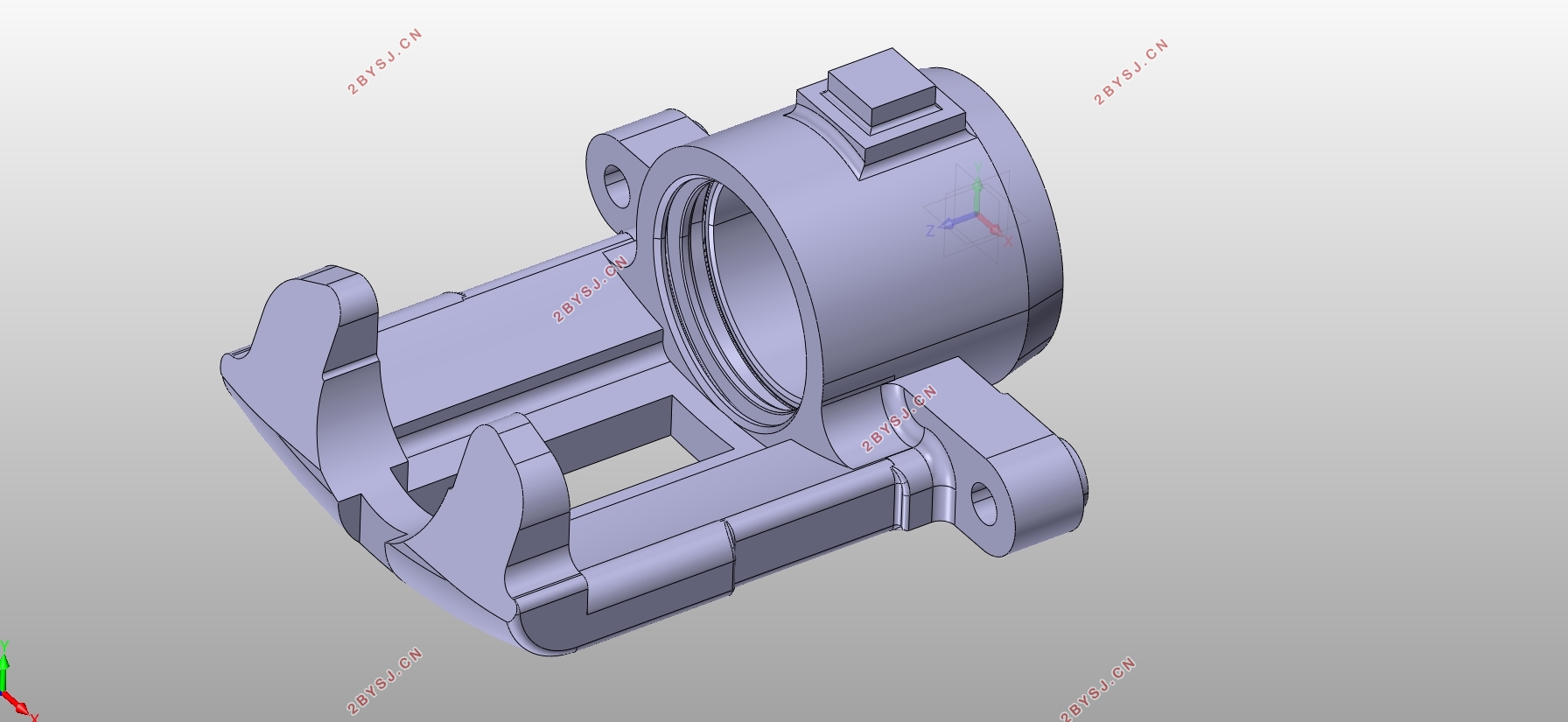

经济型轿车浮钳式制动器制动钳体三维建模及强度计算(含CAD图,CATIA三维图)

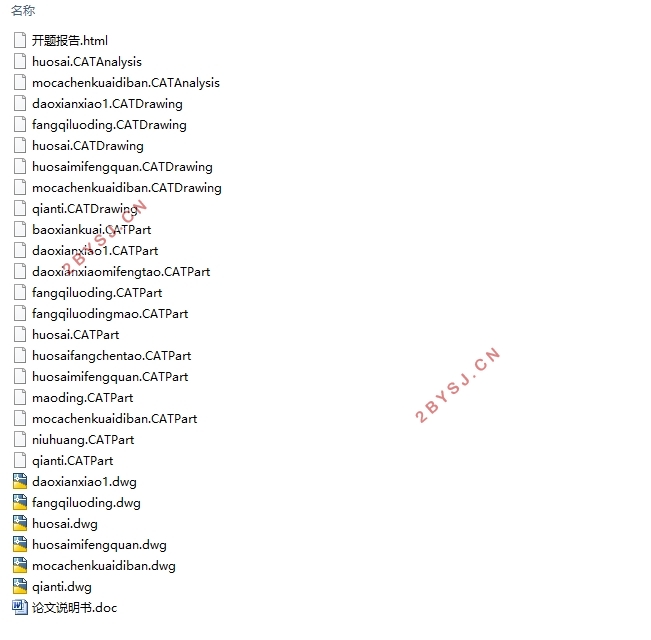

经济型轿车浮钳式制动器制动钳体三维建模及强度计算(含CAD图,CATIA三维图)(开题报告,论文说明书10000字,CAD图纸6张,CATIA三维图)
摘要
本论文主要介绍经济型轿车浮钳式制动器制动钳体模型的建立和对其进行的有限元分析。在制动钳体模型建立过程中，需要分别对其各相关的零部件进行模型的建立，再进行零件的有限元分析。论文重点介绍了三维软件CATIA的使用与详细的建模步骤，而在建模过程中，首先对相关部件进行建模，分别有：导向销，放气螺钉，活塞，铆钉，摩擦衬块，扭簧，制动钳支架，运输保险块，以及防尘套，密封圈。熟练后开始对复杂的制动钳体进行建模。三维建模后会利用工程制图模块导出二维图并标注相关尺寸以便分析。在此基础上将活塞和摩擦衬块底板模型导入CATIA分析与模拟模块的结构设计分析，进行材料的指定，网格的划分，载荷和约束的施加，进行计算，得出有限元分析的结果，为该产品的设计提供参考。
关键词：制动系统 制动钳体 三维建模 有限元

Abstract
This paper mainly introduces the establishment and finite element analysis of the brake caliper model for the brake caliper of the economy car. In the process of the establishment of the brake caliper, the parts of the model are built, and then the finite element analysis is carried out. Paper introduced the use of CATIA software and detailed modeling steps, and in the modeling process, first of all to the related parts modeling, respectively: guide pin, bleed screw, piston, rivet, friction lining block, torsion spring, brake caliper bracket, transportation insurance block, and dustproof sleeve, a sealing ring. After proficiency, the complex brake caliper is modeled. After 3D modeling, the 2D drawing is derived from the engineering graphics module and the correlation dimension is also labeled for analysis. On the basis of the piston and the friction lining block floor model into CATIA analysis and simulation module structure design analysis, material specified, meshing, applied loads and constraints, are calculated, results of finite element analysis, for the design of the product provide reference.
Key words: braking system, brake caliper, 3D modeling, finite element


目录
第一章 绪论    4
1.1 开发背景和意义    4
1.2 国内外的相关介绍及研究状况    4
1.3 本毕业论文的主要工作    6
第二章 三维建模与有限元分析的基本原理    4
2.1三维建模的基本原理    7
2.1.1基本原理    7
2.1.2 实体生成的基本方法    7
2.1.3 三维实体建模的思路    8
2.2有限元分析的基本原理    8
2.2.1有限元分析的三个阶段    10
2.2.2有限元分析的七个步骤    10
2.2.3有限元的分析方法    11
2.2.4有限元理论的特点    12
第三章 浮钳式制动器制动钳体三维模型的建立    13
3.1概述    13
3.1.1CATIA二维草图设计    14
3.1.2CATIA零件设计    14
3.1.3零件设计的基本特征    14
3.1.4CATIA装配设计    15
3.1.5CATIA工程图设计    15
3.2经济型轿车浮钳式制动器制动钳体各零件实体模型的建立    15
第四章 浮钳式制动器制动钳体有限元分析    31
4.1概述    31
4.1.1CATIA的主要技术特点    31
4.1.2CATIA的分析类型    31
4.1.3CATIA一般分析步骤    32
4.2制动钳活塞的有限元分析    32
4.3制动钳摩擦衬块的有限元分析    34
第五章 总结和展望    37
参考文献    38
致谢    39
