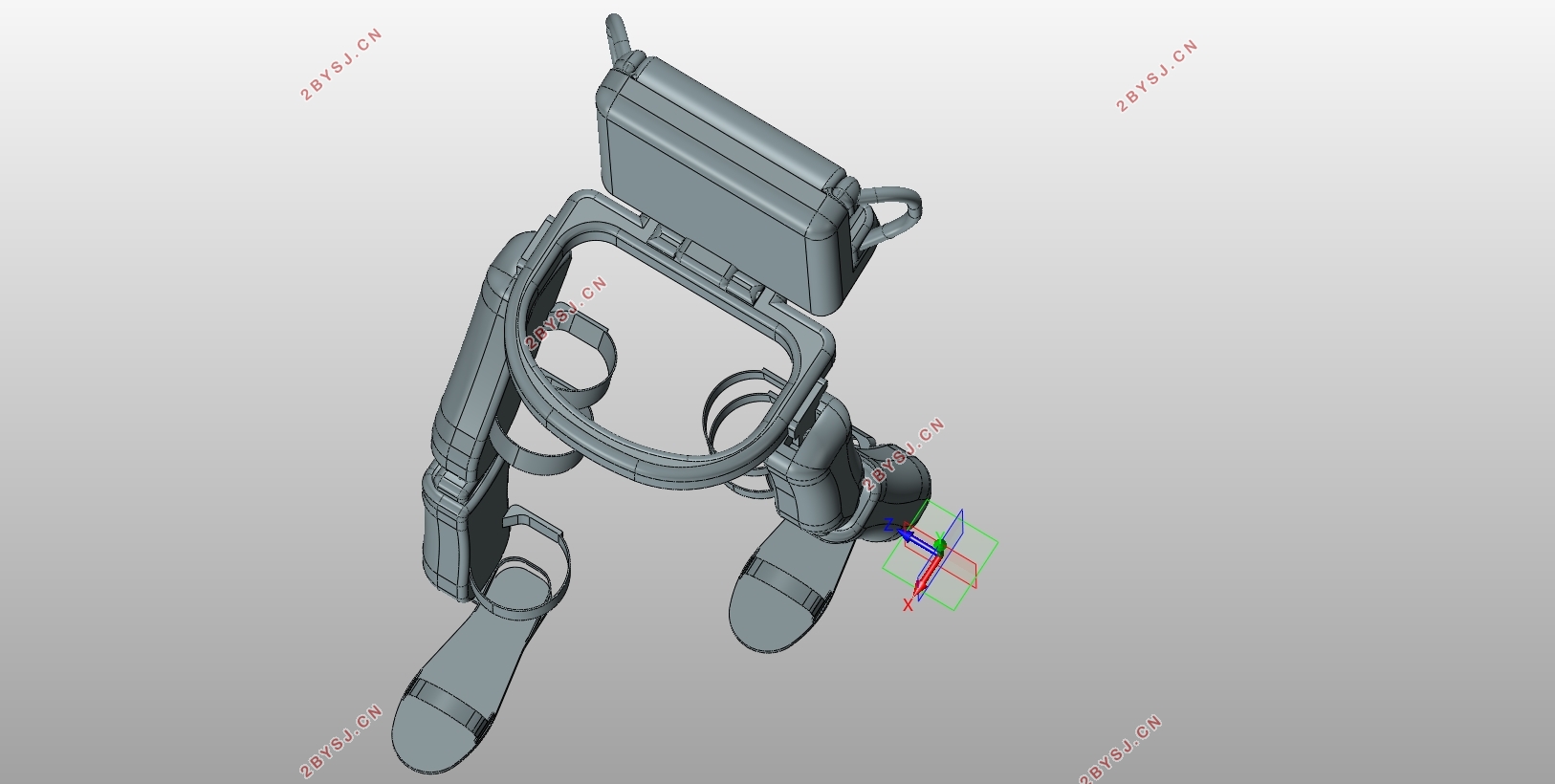

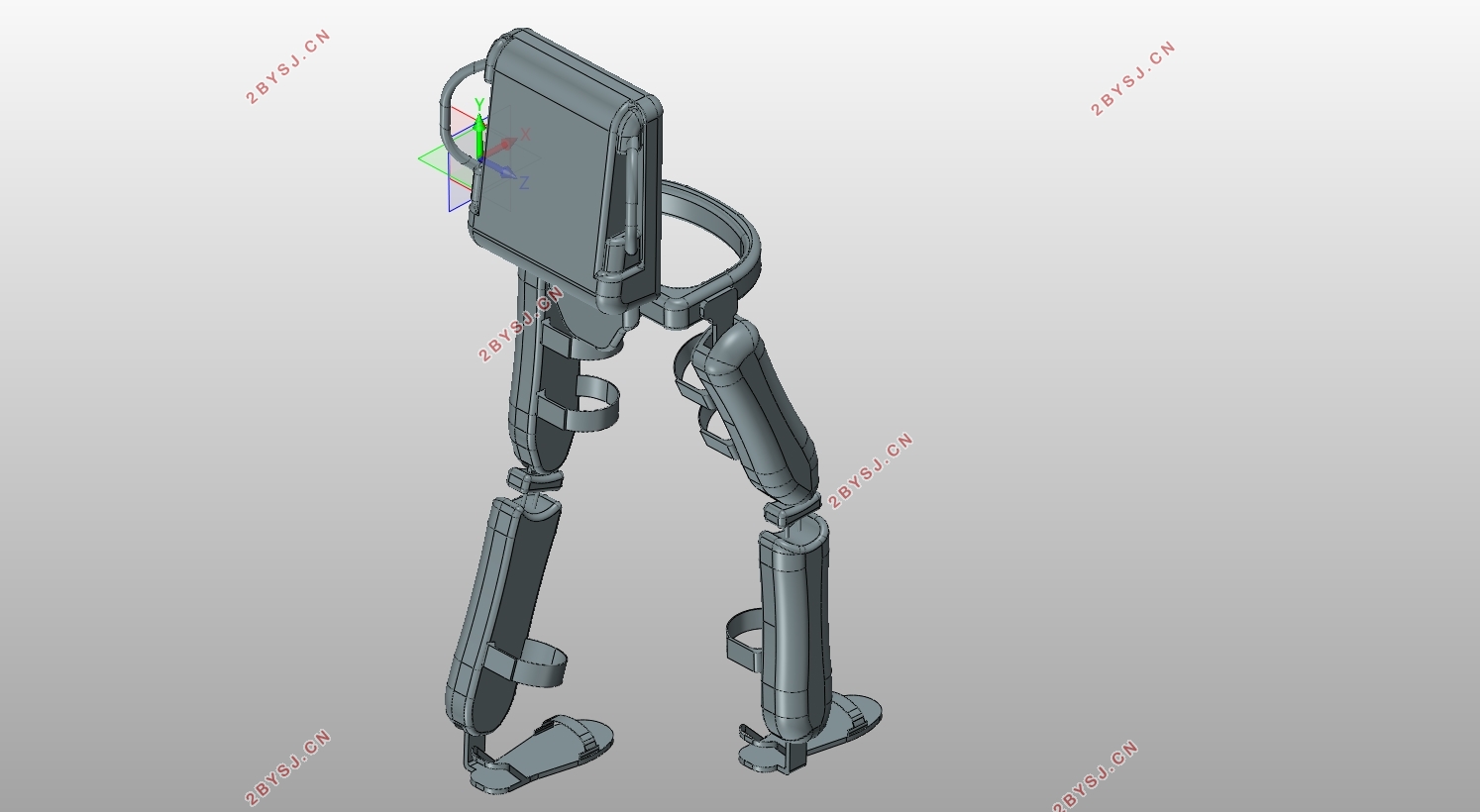

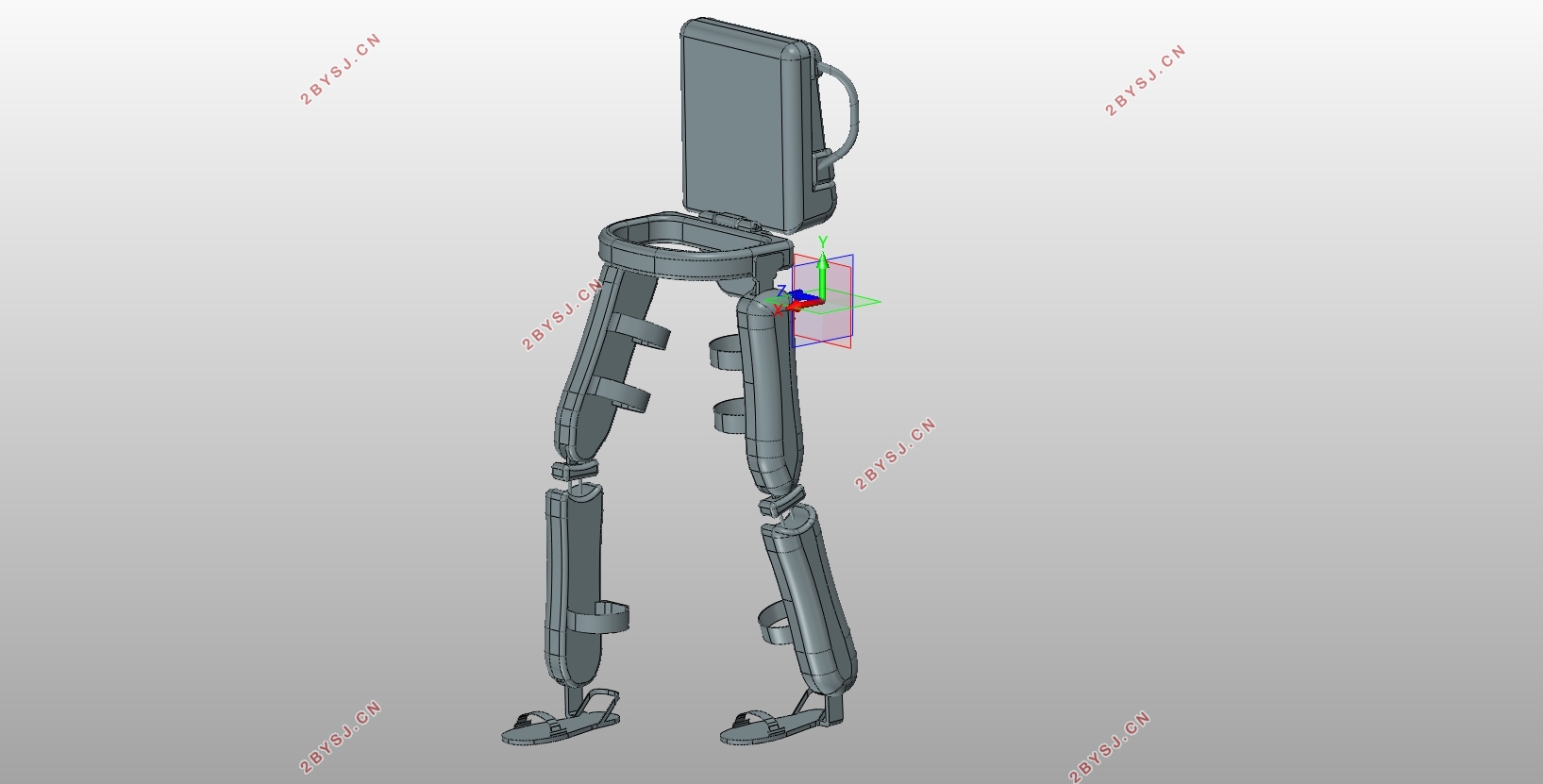

穿戴式下肢复健辅助行走结构设计(含CAD零件图装配图,UG三维图)
无需注册登录,支付后按照提示操作即可获取该资料.

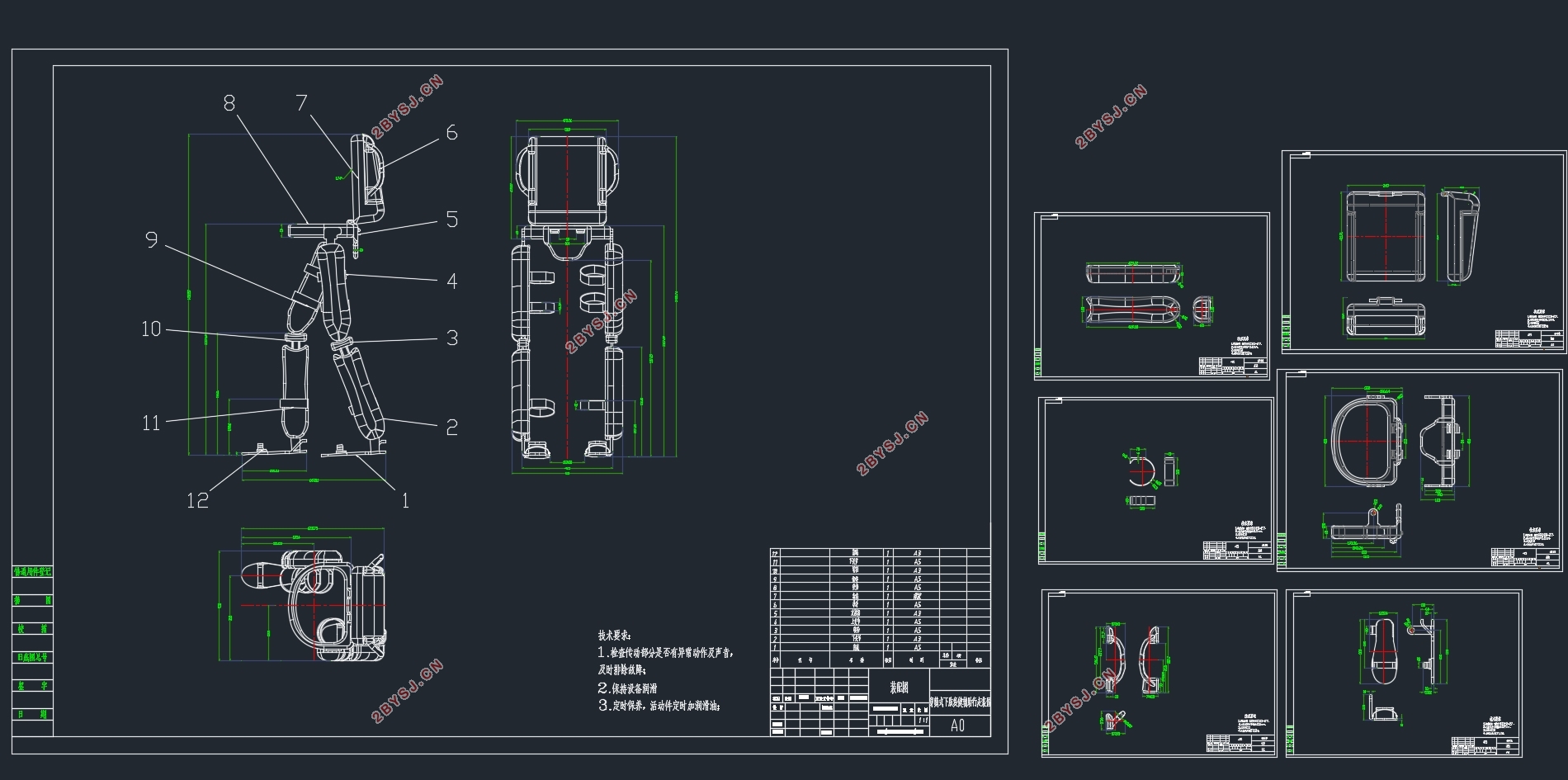

穿戴式下肢复健辅助行走结构设计(含CAD零件图装配图,UG三维图)(论文说明书10000字,CAD图纸7张,UG三维图)
康复运动可以采用各种徒手练习,如各种徒手康复操、韵律操、形体操以及各种自抗力动作。也可以采用各种不同的运动器械进行各种练习,如哑铃、杠铃、壶铃等举重器械,单杠、双杠、绳,杆等体操器械,以及弹簧拉力器、滑板拉力器、橡筋带和各种特制的综合力量练习架等力量训练器械,还有功率自行重、台阶器、平跑架、划船器等有氧训练器材。
康复运动的动作方式是多种多样的,既有成套的各种徒手康复体操;也有球、棒等轻器械体操,这些主要用于女子康复训练,借以减肥和改善体形体态,提高灵活性,增强韵律感;更有许多能发达身体各部位肌肉的举重练习动作和其它动作。这些动作主要用于男女强壮体魄、发达肌肉,也用于男女康复训练。
为了达到形体康复的目的,需要有专门的训练方法。例如采用杠铃等举重器械做各种动作时,在器械的轻重、动作的做法,安排的组数、次数,运动的速度等方面都有特殊的要求和安排。
本次设计了穿戴式下肢复健辅助行走,辅助行走自主穿戴式下肢复健辅助行走综合设计。
穿戴式下肢复健辅助行走设计参数
年龄:18-60周岁
体重:60-90KG
调整范围: 腰部300-400mm
高度调整范围:10-100mm
