数控镟轮机的机械设计(含CAD零件图装配图,CATIA三维图)

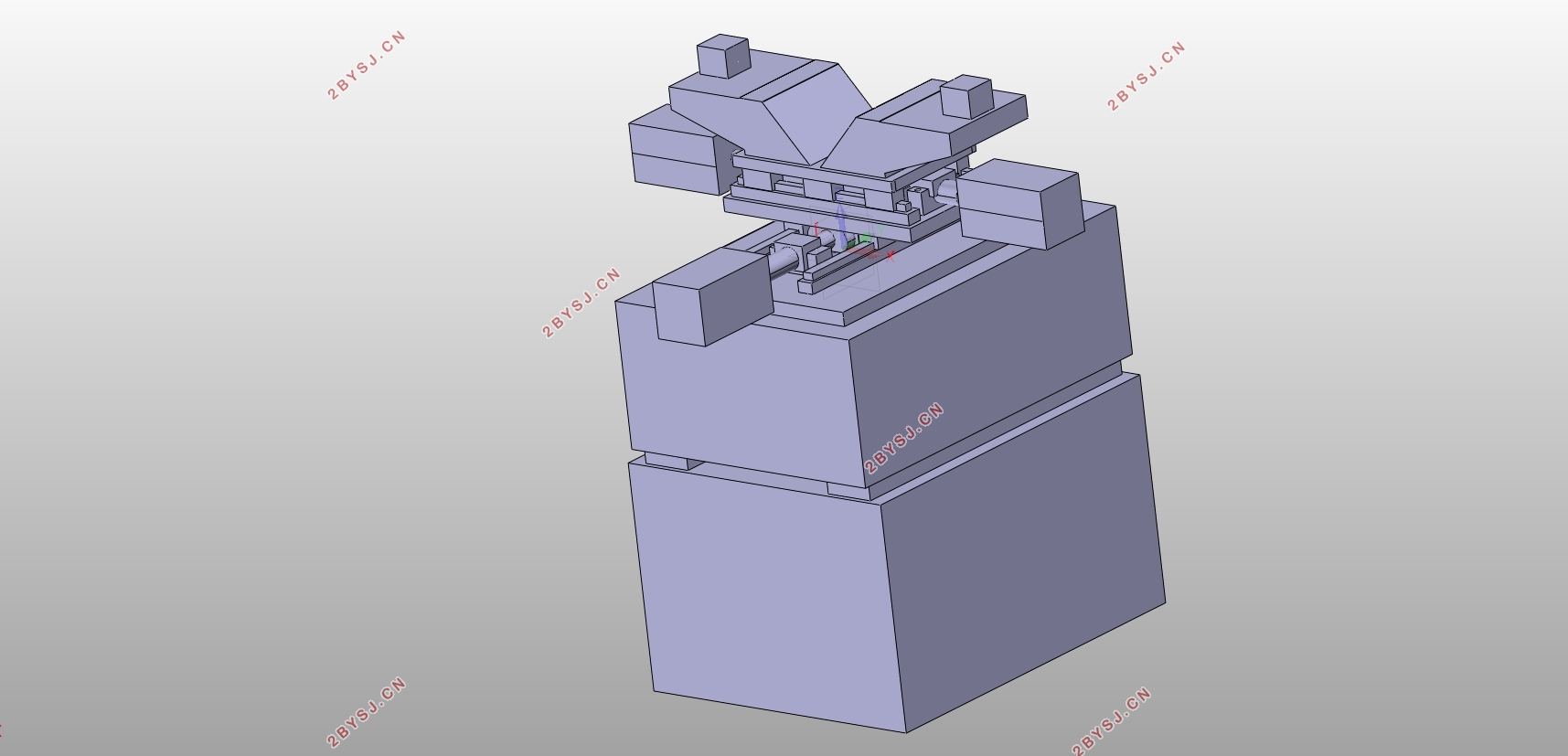

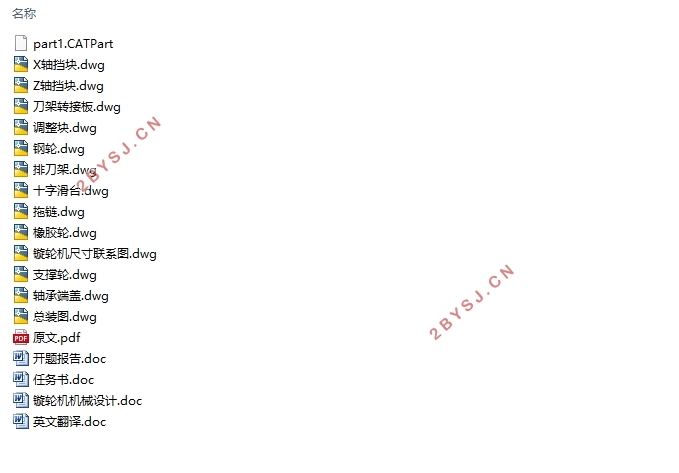

数控镟轮机的机械设计(含CAD零件图装配图,CATIA三维图)(任务书,开题报告,外文翻译,论文说明书14000字,CAD图13张,CATIA三维图1张)
摘要
数控镟轮机就是用于铁道车辆轮对的加工与维修的专用机床，通过对轮对踏面的镟修从而延长轮对的使用寿命。镟轮机的发展得益于近年来国家不断扩大的城市轨道建设，并在铁道车辆的维护中不断进步。如今，数控镟轮机已成为一个完整的轨道系统中不可或缺的一部分。本课题结合当下铁道车辆维护需求，参照国际先进的设计模式，提出了一种数控镟轮机的设计方案。

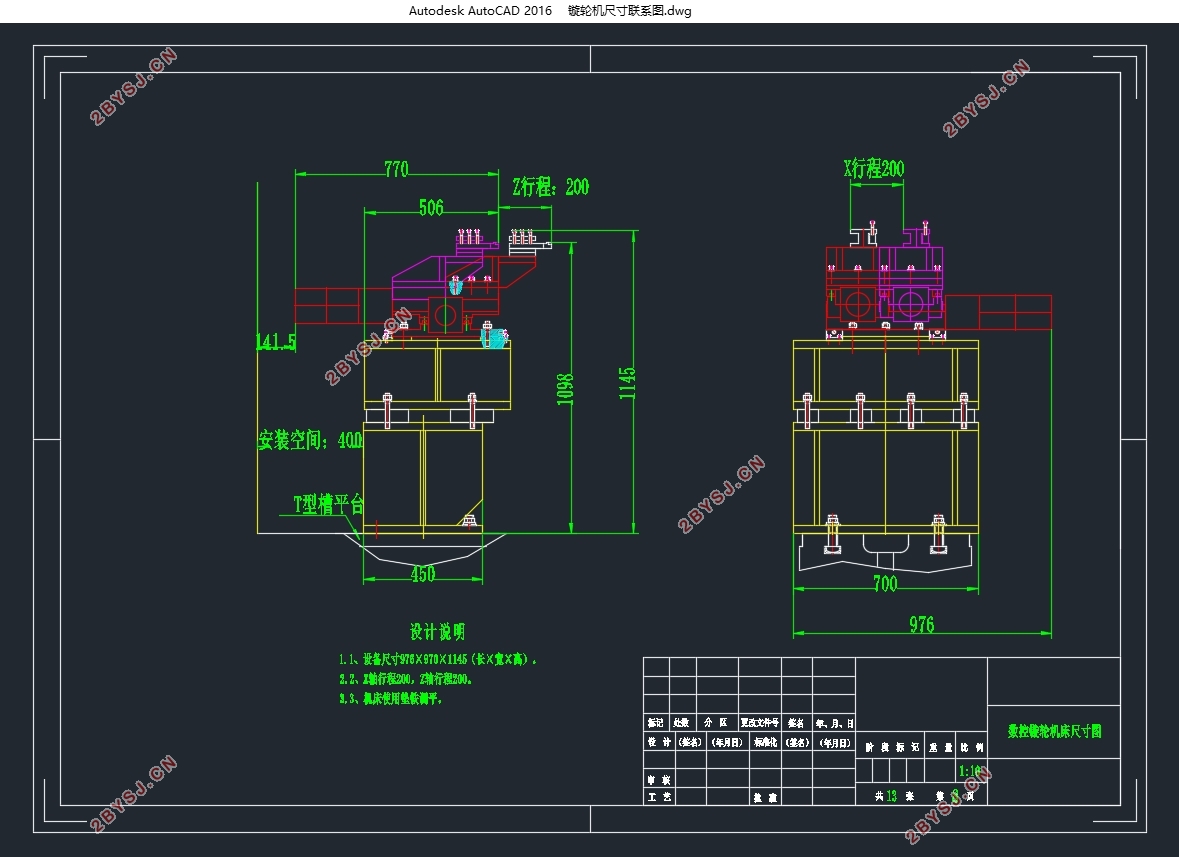

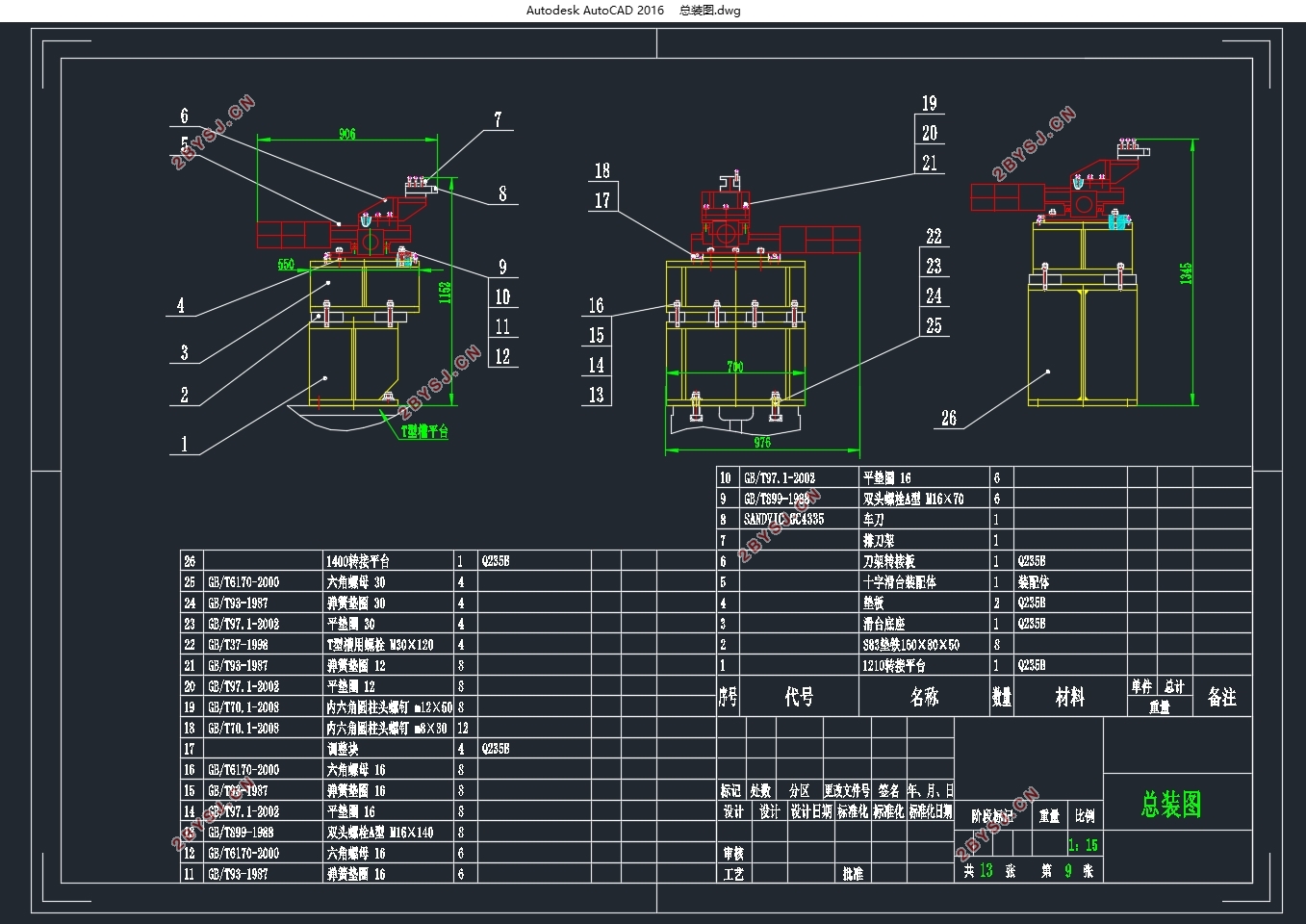

论文围绕数控镟轮机的结构设计，完成了以下工作：首先通过对设计目标的分析，提出设计的整体思路，选择最适合市场需求的技术方案。然后进行机床主要结构的选型与校核，其次介绍机床的安装调试方法以及优化方案，并提出一种支撑轮的设计方案。最后完成机床主要结构及非标件图纸的绘制，如排刀架、十字滑台、镟轮机尺寸联系图和数控镟轮机主体三维图纸等的绘制。
设计完成的数控镟轮机耐用可靠，车削精度高，车削稳定性好，可以快速完成轮对的镟修工作。软件部分功能齐全，能较好的满足需求，界面设计简洁明了，易于操作，能在实际应用中较好的满足各方面的需求。
关键词：镟轮机 数控 结构设计

Mechanical Design of CNC Wheel Lathe
ABSTRACT
CNC wheel lathe is a special machine tool for the processing and maintenance of Wheelsets of railway vehicles. It can prolong the service life of wheelsets by repairing the treads of wheelsets. The development of wheel lathe has benefited from the expanding urban rail construction in recent years and the continuous progress in the maintenance of railway vehicles. Considering the current maintenance requirements of railway vehicles and the international advanced design mode, this paper puts forward a design scheme of a new CNC wheel lathe.
In this paper, the following work is accomplished around the structure design of CNC wheel lathe: Firstly, through the analysis of design objectives, the overall idea of design is put forward, and the technical scheme most suitable for market demand is selected. Secondly, the installation and debugging method and optimization scheme of the machine tool are introduced, and a design scheme of the supporting wheel is proposed. Finally, the drawing of the main structure and non-standard drawings of the machine tool, such as cutter rack, cross slide table, dimension connection diagram and three-dimensional drawings of the main body of the wheel lathe are completed.
the CNC wheel lathe designed and completed is durable and reliable, with high turning accuracy and good turning stability, and can quickly complete the wheel pair updating work. The software has complete functions, can better meet the needs, the interface design is concise and clear, easy to operate, and can better meet the needs of all aspects in practical application.
Key Words:Wheel lathe; Numerical control;Structure design

数控镟修机床技术参数表
序号    技术参数    数控镟轮机
1    设备总功率    约6KW
2    X轴(横向)移动速度    0-100mm/min
3    X轴行程    0-200mm
4    Z轴(径向)移动速度    0-100mm/min
5    Z轴行程    0-200mm
6    镟轮直径范围    1450-1500mm
7    加工几何精度    0.01mm
8    踏面径向跳动（相对现有基准面）    ≤0.1mm
9    内侧端面跳动（相对现有基准面）    ≤0.1mm
10    滚动圆轮圆柱度    ≤0.2mm
11    同轴轮对最大轮径差    ≤0.2mm
12    同转向架最大轮径差    ≤0.2mm
13    加工表面粗糙度    Ra≤6.3μm
14    工作温度（℃）    -5～+45
15    机床重量（Kg）    45000


目录
摘要    I
ABSTRACT    III
第一章 绪论    1
1.1数控镟轮机的研究背景及意义    1
1.2数控镟轮机的国内外发展状况    2
1.2.1数控镟轮机的国内发展状况    2
1.2.2数控镟轮机的国外发展状况    3
1.3论文的设计目标及主要内容    4
第二章 数控镟轮机的整体方案    7
2.1数控镟轮机简介    7
2.2滚珠丝杠选型    9
2.3电机选型    14
2.4 进给系统和导轨的设计    16
2.5 刀架系统和润滑系统的设计    17
第三章 机床附件设计    19
3.1拖链    19
3.2防护罩    19
3.3限位保护    20
3.4紧固螺栓    22
3. 5安装调试    23
3.5.1水平调整    23
3.5.2轴向调整    24
3.5.3高度调整    25
3.6 烟尘净化系统    25
第四章 支撑轮的设计    27
4.1支撑轮简介    27
4.2轴    29
4.3滚轮    32
4.4 轴承    33
4.5轴承座及端盖    35
第五章 西门子数控系统设计    37
5.1系统原理简介    37
5.2电器柜的设计    39
第六章 总结和展望    41
6.1经济性分析    41
6.2总结    44
6.3展望    44
参考文献    45
致谢    49
