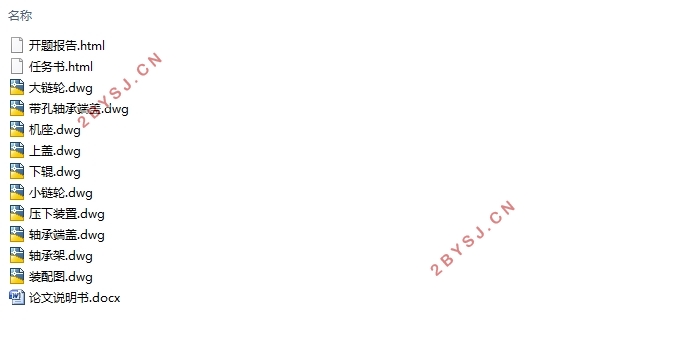

直纹铝片压花机设计(含CAD零件图装配图)(任务书,开题报告,论文说明书13000字,CAD图10张)
摘  要
我的设计题目为直纹铝片压花机的设计,直条形花纹铝片压花机主要用来滚压花纹为直条形的铝型材,该型材主要用于作精美手提箱、工具箱的外贴面材料。我设计的直纹铝片压花机所滚压的铝箔厚度为0.2mm,来料宽度为600mm。
论文主要研究了压花机的整体结构布局,压花机的机械结构要求,压花辊的机械加工工艺过程以及如何调整压花花纹的深度,并且对相关结构进行了安全校核。
研究设计的结果使得自己对一台机器的整个加工流程有了更加深入的,全面的了解,也使自己意识到了在设计机械结构上的一些需要遵循的原则。
关键词:压花机;压花辊;强度计算;压花深度

Abstract
My topic of my design is embossing machine which can emboss aluminum foil with straight bar patterns. The aluminum foil is mainly used for a film of exquisite suitcases and toolboxes. The thickness of aluminum foil embossed by embossing machine which is designed this time is 0.2mm and the width of aluminum foil is 600mm.
This paper describes the overall arrangement and the structure of embossing machine,the process of the embossing roller,how to adjust the depth of the pattern and the check of the strength of the relevant structure.
The results of the study not only make myself have a more in-depth, comprehensive understanding on the process of the entire machine, but also make myself be aware of some principles of designing the mechanical structure which need to be followed.
Key Words:embossing machine;embossing roller;strength calculation;the depth of the embossing

2.1压花辊的尺寸和花型
压花辊的压辊直径是指滚压出花纹处的直径,压辊直径初定为200毫米,因为来料宽度为600毫米,所以有效压辊轴段的长度初步定为800毫米。压花辊由45钢制作,表面腐蚀成我们所需要的花形后,经表面淬火并磨削成一定的弧度。
本次设计为直纹铝片压花机设计,我采用的加工花纹的方法是直接在压纹辊上加工出直纹花型,上辊的花型为凸出的直纹,下辊的花型为凹下去的直纹。上辊凸出的直纹花型如下图2.1所示,图中圆弧部分所对的圆的直径为3mm,圆弧所对的弦的长度为2.5mm,相邻两个圆弧之间的间隔为5mm。

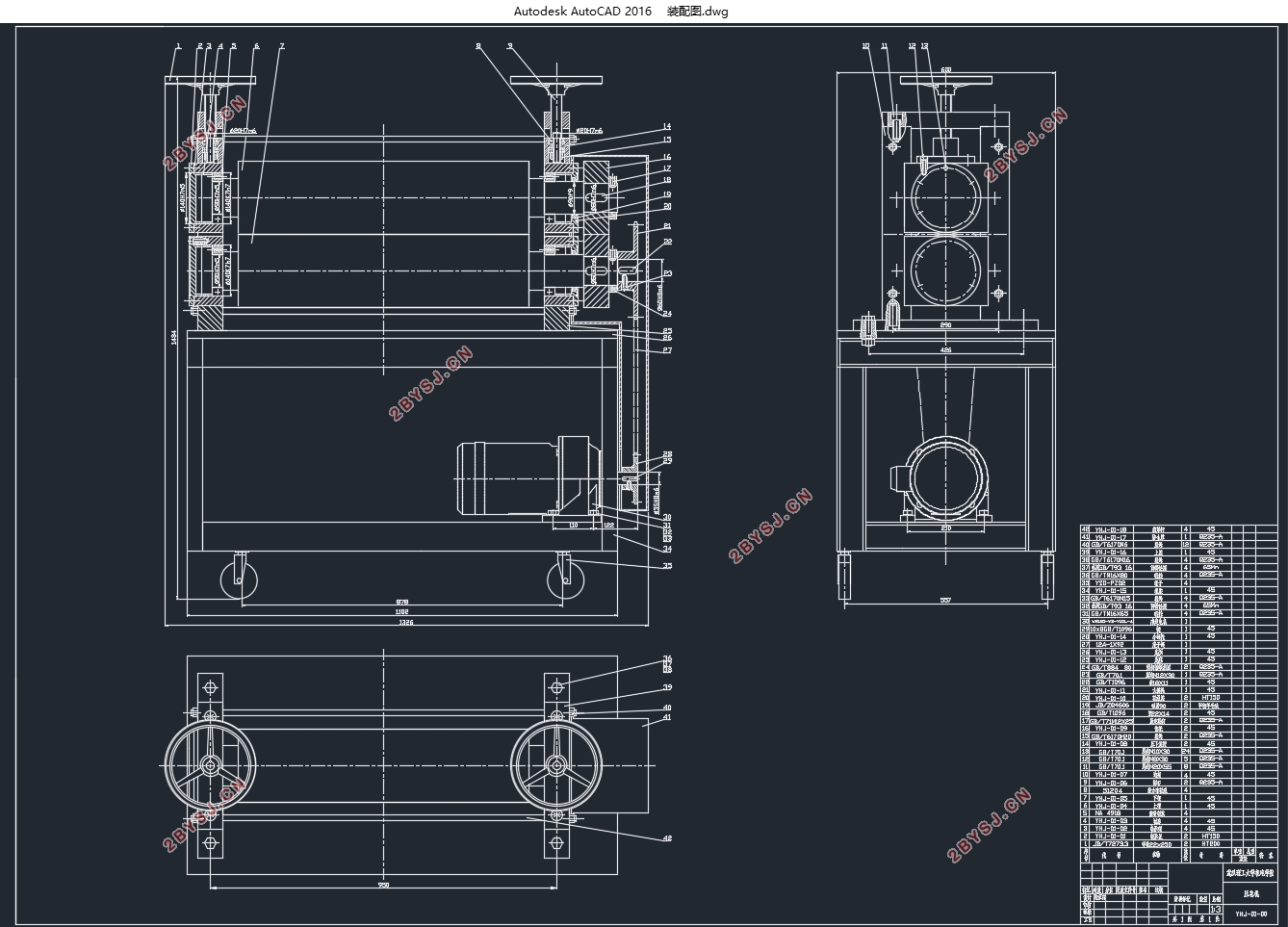

直纹铝片压花机设计(含CAD零件图装配图)
直纹铝片压花机设计(含CAD零件图装配图)


目  录
第1章 绪论    1
1.1压花机的研究背景和意义    1
1.2压花机的发展现状    1
1.3压花机的研究内容    1
第2章 压花辊的相关参数设计    3
2.1压花辊的尺寸和花型    3
2.2压花辊轴的结构设计    4
2.3压花辊轴的强度校验    5
2.3.1压花辊上辊的校核    5
2.3.2压花辊下辊的校核    7
第3章传动系统的设计    10
3.1电动机的选用    10
3.2链传动设计    13
3.3同步齿轮传动设计    14
第4章 压花机其他部分设计    16
4.1压辊两侧轴承    16
4.1.1压辊两侧轴承的选用    16
4.1.2滚针轴承的校核    17
4.2压下装置    19
4.2.1压下装置的结构和作用    19
4.2.3压花辊压力的计算    23
4.2.4压花辊的数控加工程序    23
第5章 压花机机座的设计    26
结论    27
参考文献    28
致  谢    29
