弹性挡圈连续冲裁模具的设计(含CAD零件装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

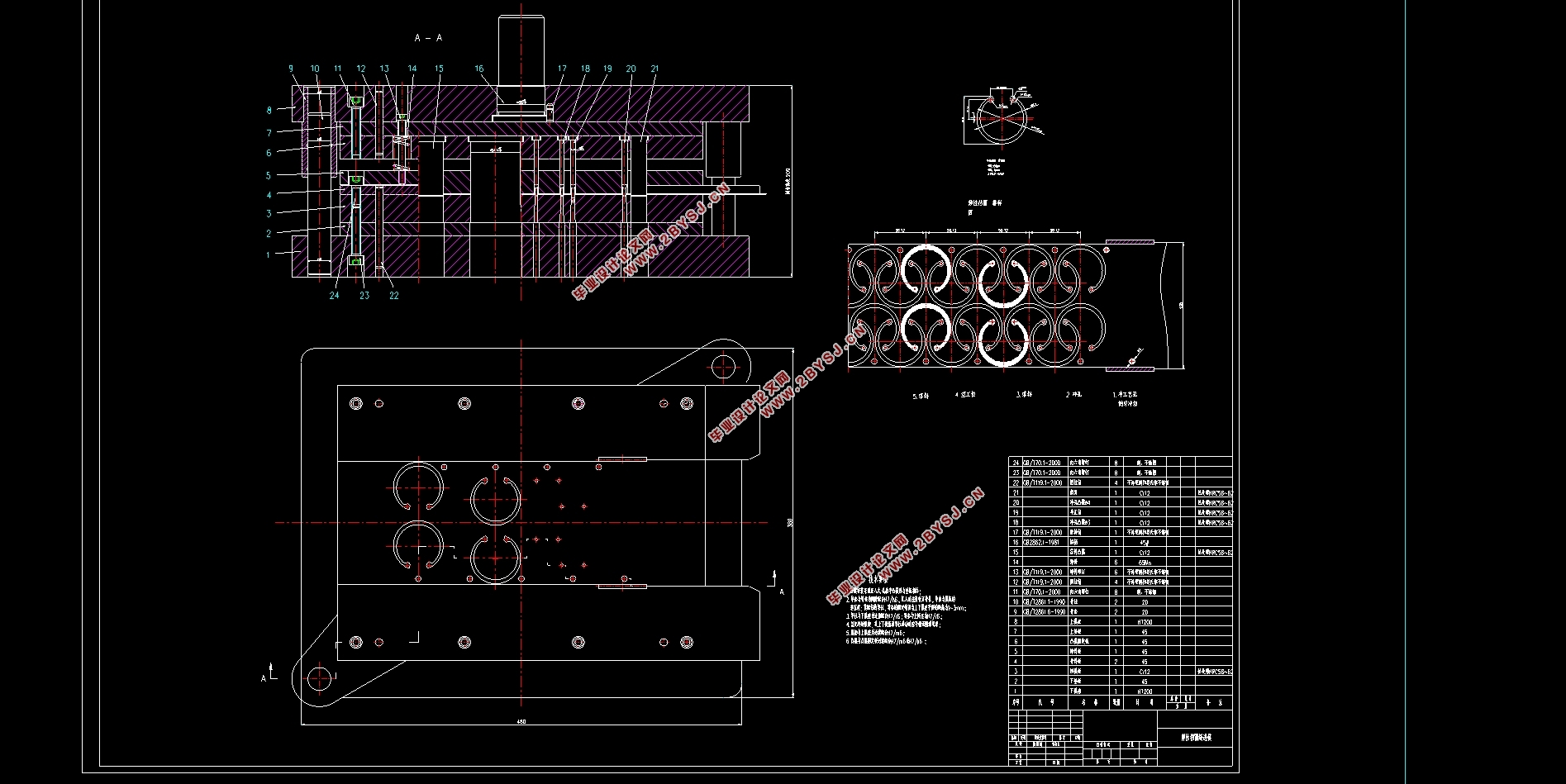

弹性挡圈连续冲裁模具的设计(含CAD零件装配图)(任务书,开题报告,论文说明书11000字,CAD图11张合一)
摘要

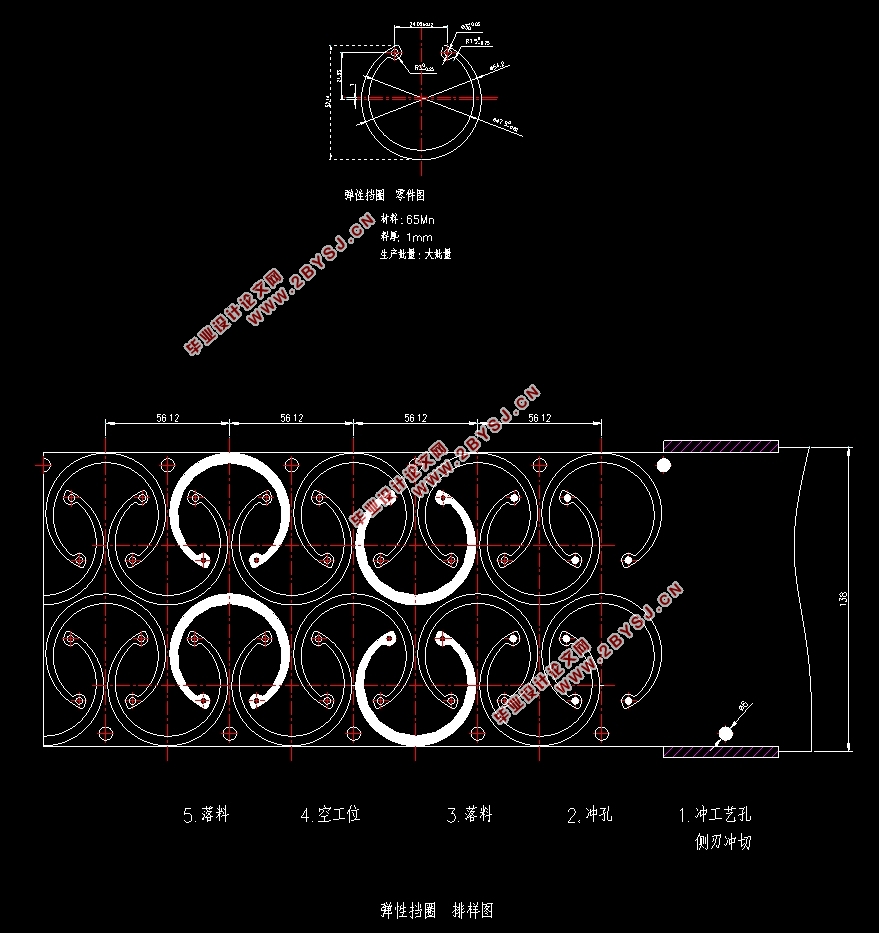

本论文是对弹性挡销进行连续冲裁级进模的设计。论文说明的重点在于工件的排样选取,以及工件在制造过程中冲裁、落料的设计过程,主要内容包括冲裁的工艺分析和方案的选取,主要零部件和重要尺寸的计算和设计。
设计中详细描述了多工位级进模的具体设计过程,简要讲述了模具制造业的行业背景,然后进行工艺参数的计算以及凸模和凹模刃口尺寸的计算以及标准零件的选用和非标准零部件的计算和设计。使用了现代机械工业中应用最广的软件CAD对装配图和主要零件图进行了绘制。
关键词:模具;冲裁;落料;级进模 

Abstract
This paper is the design of progressive die for continuous blanking of elastic retaining pin. The key points of the paper are the selection of the layout of the workpiece, and the design process of blanking and blanking in the manufacturing process. The main contents include the analysis of blanking process and the selection of blanking scheme, the calculation and design of the main parts and important dimensions.
The design process of multi-position progressive die is described in detail. The industry background of die manufacturing is briefly described. Then the calculation of process parameters, the calculation of punch and die edge size, the selection of standard parts and the calculation and design of non-standard parts are carried out. The most widely used software CAD in modern machinery industry is used to draw assembly drawings and main parts drawings.
Key Words:Mould;  Blanking die;  Punching die;  Progressive die

设计的主要任务
要求查阅相关资料和英文文献,而且总数不少于15篇,完成开题报告;在查阅完成相关文献后选取一篇英文文献进行翻译并要求字数不少于五千字;进行弹性挡圈的连续冲裁模的设计计算,对工件进行排样和冲裁工艺性方案的选取,对于冲裁模的主要形式进行设计选取,然后进行主要零部件的设计计算,其中重点有凸模和凹模的设计和相关重要尺寸比如刃口尺寸的设计计算(单独列章),并在计算机上进行装配图和主要零件图的绘制和修改后出工程图。最后进行毕业设计说明书的撰写,要求有结构和选型的说明。


弹性挡圈连续冲裁模具的设计(含CAD零件装配图)
弹性挡圈连续冲裁模具的设计(含CAD零件装配图)
弹性挡圈连续冲裁模具的设计(含CAD零件装配图)
弹性挡圈连续冲裁模具的设计(含CAD零件装配图)
