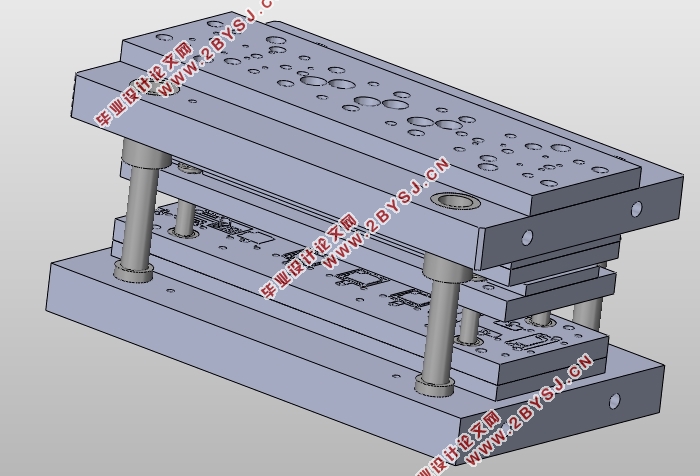

翻遍式手机屏蔽件的模具设计(含CAD图,SolidWorks三维图)

翻遍式手机屏蔽件的模具设计(含CAD图,SolidWorks三维图)(任务书,开题报告,外文翻译,论文说明书12000字,CAD图28张,SolidWorks三维图)
摘 要
模具是制造业的基石。在汽车、飞机、火箭、发动机、手机、电脑、塑料、家用电器等产品中，基本上都需要用模具来加工。模具行业是否强大决定了一个国家的制造业是否强大，中国要想成为制造强国，模具设计和制造方面必须跟上西方发达国家的步伐。手机内的电磁屏蔽件是手机通信功能保障的关键零件，其成形级进模具的设计难度大，工艺复杂，对成品的良品率起着决定性作用。因此，提高手机屏蔽件模具设计能力和大力发展其模具制造工业至关重要，关乎着整个手机行业的兴衰。本文重点讲述的是翻遍式屏蔽件的模具设计过程。首先进行总体方案设计，对屏蔽件进行冲压工艺分析，绘制模具的二维工程图，接着根据工程图进行三维建模，对冲压过程进行模拟仿真，最后对翻遍式屏蔽件的关键部分进行校核与分析，完成本次设计过程。
关键词：模具设计；屏蔽件；冲压 ；三维建模

Abstract
Mold is the cornerstone of manufacturing. In the car, aircraft, rockets, engines, mobile phones, computers, plastics, household appliances and other products, basically need to use mold to process. Whether the mold industry is a powerful decision whether a country's manufacturing industry is strong, China wants to become a manufacturing power, mold design and manufacturing must keep up with the pace of Western developed countries. The electromagnetic shield in the mobile phone is the key part of the mobile communication function guarantee. The design of the forming die is difficult and the process is complicated, which plays a decisive role in the yield of the finished product.Therefore, to improve the design of mobile phone shield mold design and vigorously develop its mold manufacturing industry is essential, related to the rise and fall of the entire mobile phone industry.This article focuses on the mold design process of the overturned shield. First of all the overall program design, the Shields of stamping process analysis, drawing two-dimensional drawings of the mold, Then according to the engineering drawings of three-dimensional modeling, the stamping process simulation, Finally, the key parts of the overturned shield are checked and analyzed to complete the design process.
Key Words：Mold design； Shields ；stamping；3D modeling

1.4研究的基本内容
本课题以AutoCAD二维绘图软件、SolidWorks三维设计软件及deform模拟冲压软件为平台，研究翻遍式屏蔽件模具的设计问题。主要内容有：
1、完成翻遍式屏蔽件模具的总体方案设计；
2．绘制翻遍式屏蔽件模具的工程图；
3．对翻遍式屏蔽件的关键部分进行校核与分析，实际加工后对模具设计图进行反馈修改。
1.5研究方法与技术路线
本设计通过在实验研究的基础上进行理论研究，以调查报告→收集资料→建模→分析→改变参数→计算、验证→得出结论的形式得到最终的结果。运用到的技术包括AutoCAD、SolidWorks、deform以及产品误差检测技术。研究过程即对翻遍式屏蔽件三维建模→绘制模具工程图→对模具进行三维建模→模拟加工过程→对翻遍式屏蔽件进行校核与分析→修正模具→再次校核屏蔽件。

2.1 手机屏蔽件冲压模具设计方法与步骤
通过查阅相关资料可知，手机屏蔽件冲压模具设计的一般步骤[4]：⑴屏蔽件冲压工艺性分析；⑵冲压工艺方案确定；⑶模具结构形式确定；⑷进行工艺计算；⑸模具总体设计；⑹完成模具图。
2.2屏蔽件冲压工艺性分析
冲压零件加工的难易程度常用冲压工艺性来表示。工艺性涵盖了断面粗糙度、工件尺寸、结构工艺性、精度等方面。

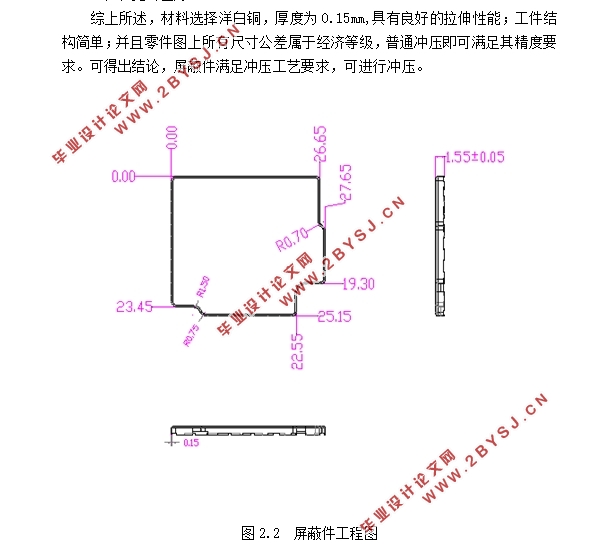

手机屏蔽件的主要作用是防止手机对外辐射和被辐射干扰。一般而言，手机屏蔽件分为折弯和拉伸两种类型，其中拉伸的屏蔽件隐蔽性更好，屏蔽效果更强，因此，本次设计的翻遍式屏蔽件就是采用的拉伸类型，图2.1是屏蔽件的3D模型图。

2.3确定合理的冲压工艺方案

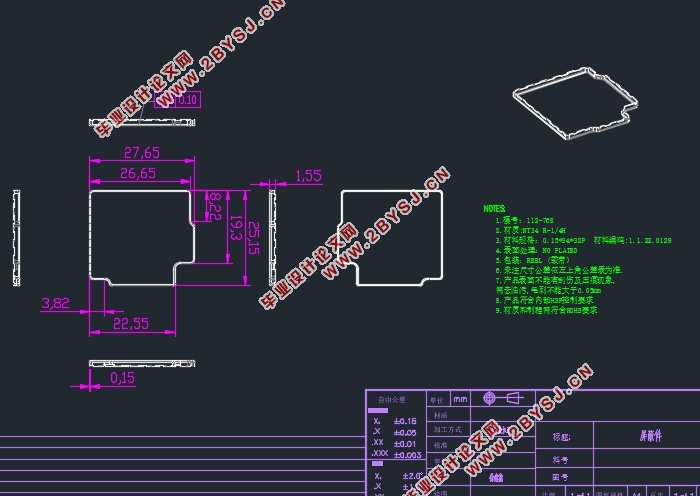

根据屏蔽件工程图中的形状、精度要求、粗糙度要求等，对工件进行工艺分析，从而得到冲裁废料（得到屏蔽件拉伸前形状）、拉伸、调平面度、切除连接丝等基本工序的情况[5]。
由于屏蔽件四周凹凸不平，采用四大步工序，第一大步用冲裁工序切出屏蔽件料片外形，第二大步用拉伸工序得到屏蔽件立体形状，第三大步，调整屏蔽件底面平面度，第四大步切除料片与屏蔽件之间的连接丝。
2.4确定模具结构形式
选择模具结构形式：
由于设计的屏蔽件生产批量大，冲件尺寸要求精度高，模具类型决定采用复合模，即在压力机的一次行程下,可以同时完成多道工序的模具。设备类型方面，选择公司里最常见的冲床，即上六模固定在压块上随压块运动，下三模固定在机台上不动。


目录
摘 要    I
第1章 绪论    1
1.1选题目的及意义    1
1.2国内研究现状    1
1.3国外研究现状    1
1.4研究的基本内容    2
1.5研究方法与技术路线    2
第2章  屏蔽件模具设计与制造方案分析    3
2.1 手机屏蔽件冲压模具设计方法与步骤    3
2.2屏蔽件冲压工艺性分析    3
2.3确定合理的冲压工艺方案    4
2.4确定模具结构形式    5
2.5进行必要的工艺计算    5
2.5.1工艺计算主要涵盖内容    5
2.5.2 展开尺寸计算    5
2.5.3冲压力计算    7
2.5.4零件排样设计与利用率计算    9
2.6模具总体设计    9
2.6.1模具设计概述    9
2.6.2 模具组成部分    10
2.6.3 模具整体结构设计    11
2.6.4 九大模板尺寸设计    11
2.6.5 模具工作零件设计    13
2.6.6 导向定位部分设计    17
2.6.7 弹簧与螺丝紧固部分    18
2.7 完成模具图    18
2.8 模具装配    19
第3章 基于DEFORM的冲压仿真    22
3.1 DEFORM软件介绍    22
3.2 基于deform的屏蔽件拉伸仿真模拟    22
3.2.1建立冲压模型和网格划分    22
3.2.2初始条件设定    23
3.2.3材料模型    23
3.2.4成形过程的模拟控制    24
3.2.5 驱动条件设定    24
3.3 模拟结果分析    24
3.3.1 应力分析    24
3.3.2 应变分析    25
3.3.3 破坏分析    27
3.3.4晶粒流动分析    28
3.4 模具修正    29
3.5 修正后的模拟仿真    29
3.5.1应力分析    29
3.5.2应变分析    30
3.5.3破坏分析    32
3.5.4晶粒流动分析    32
3.6 本章小结    33
第4章   总结    34
参考文献    35
致谢    36
