轻型工作台移动数控龙门铣床设计(含CAD零件图装配图,CAXA图)

轻型工作台移动数控龙门铣床设计(含CAD零件图装配图,CAXA图)(任务书,开题报告,文献综述,外文翻译,论文说明书16000字,CAD图纸5张,CAXA图纸5张)
摘 要
从研究数控龙门铣床着手，借鉴国内外先进经验，设计了一台用于板材及多种工件加工的数控龙门铣床，满足了生产和设计的要求。整个龙门铣床主要包括横纵向进给机构、立柱、横梁、底座、工作台等主要组部件。其中所有进给机构均采用滚珠丝杠进行传动，并由伺服电机进行驱动。主轴箱安装在龙门架上，运用类比法自行设计了滚珠丝杠螺母副的制动装置。
全面阐述了数控龙门铣床的结构原理，设计特点，论述了采用伺服电机和滚珠丝杠螺母副的优点。详细介绍了数控龙门铣床的结构设计及校核，并进行了分析。另外汇总了有关技术参数。
其中着重介绍了滚珠丝杠的原理及选用原则，系统地对滚珠丝杠生产、应用等环节进行了介绍。包括种类选择、参数选择、精度选择、循环方式选择、与主机匹配的原则以及厂家的选择等。
关键词  龙门铣床    数控   伺服电机   滚珠丝杠

Abstract
Begins from the research CNC planer type milling machine, to profit from the domestic and foreign advanced experiences, designed one to use in the sheet material and various workpiece the numerical control CNC planer type milling machine, has satisfied the production and the design request.
Elaborated comprehensively the numerical control CNC planer type milling machine's structure principle, the design feature, elaborated has used step-by-steps the electrical machinery and the ball bearing guide screw nut vice-merit. Introduced in detail the numerical control CNC planer type milling machine's structural design and the examination, and have carried on the analysis. And has compiled the related technical parameter.
In which introduced emphatically the ball bearing guide screw principle and selects the principle，To ball bearing links and so on guide screw production, application has systematically carried on the introduction. Including the type choice, the parameter choice, the precision choice, the round-robin mode choice, the principle as well as the factory choice which matches with the main engine and so on.
Keywords　 planer type milling machine     Board Numerical control     Step-by-steps the electrical machinery      Ball bearing guide screw nut

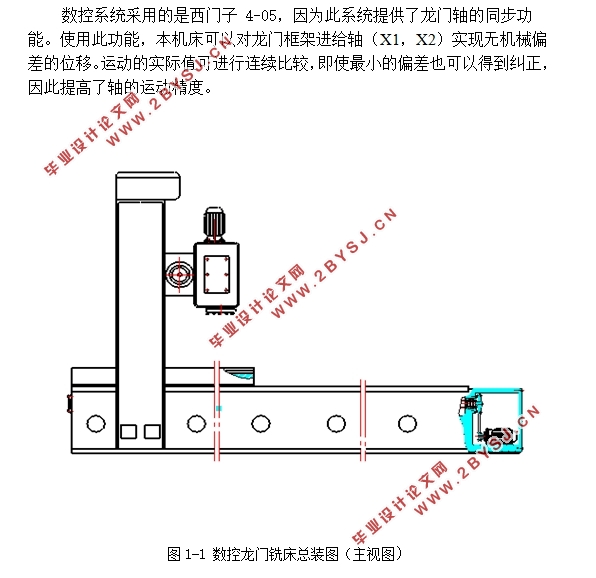

该方案是轻型龙门铣床XKQ2010×30设计，数控机床的总体设计方案由以下三部分组成：
1.技术参数设计：主要尺寸规格、运动参数（转速和进给范围)、动力参数（电机功率，最大拉力）。
2.总体布局设计：相互位置关系、运动分析、运动仿真（干涉检查）、外观造型。
3.结构优化设计：整机静刚度、整机的运动性能、整机的热特性。
总布局与使用要求：
    1.便于同时操作和观察。
    2.刀具、工件，装卸、夹紧方便。
    3.排屑和冷却。
设计的主要内容是工作台移动数控龙门铣床。工作台数控龙门铣床是指工作台作纵向移动的龙门铣床。工作台移动龙门铣床的最大特点是：（1）造价便宜,容易制造生产。工作台移动式龙门铣床，整机长度必须两倍于纵向行程长度，而移动式龙门铣床的整机长度只需纵向行程加上龙门架侧面宽度即可。（2）机床的动态响应好。工作台移动式龙门铣床采用的是固定龙门架,工作台移动可以铣刀做切削运动时更加稳定，从而保证了加工精度和机床的响应性能。

 机床的设计要求
本机床的设计，符合国家机床标准。已定设计参数：
    工作台：3000×1200mm
    工作台最大荷重2t
高速高效，结构简单可靠，功能强大，性能稳定，精度较高，可用于铣削板材以及多种工件等。


目 录
摘 要    I
Abstract    II
第1章  绪论    1
1.1 背景    1
1.2 数控技术的应用与发展    1
1.2.2 数控技术的发展趋势    2
1.3 数控机床的分类    2
1.3.1 按工艺用途分类    3
1.3.2 按运动方式分类    3
1.3.3 按控制方式分类    3
1.4 经济型数控机床    4
1.4.1 经济型数控机床的概念    4
1.4.2 经济型数控机床的分类    4
1.4.3 经济型数控机床的特点    5
1.5 数控机床的组成及工作原理    5
1.5.1 数控机床的组成    5
1.5 本章小节    8
第2章 数控龙门铣床总体方案设计    8
2.1 机床的设计要求    8
2.2 设计方案    8
2.3 本章小节    11
第3章 机床主轴箱的设计    12
3.1 主轴箱的设计要求    12
3.2主传动系统的设计    12
3.2.1 主传动功率    12
3.2.2 驱动源的选择    13
3.2.3 转速图的拟定    13
3.2.4传动轴的估算    15
3.2.5齿轮模数的估算    17
3.3主轴箱展开图的设计    18
3.3.1设计的内容和步骤    18
3.3.2 有关零部件结构和尺寸的确定    18
3.3.3 各轴结构的设计    21
3.3.4 主轴组件的刚度和刚度损失的计算    22
3.4  零件的校核    23
3.4.1齿轮强度校核    23
3.5 本章小节    25
第4章 进给伺服系统设计    26
4.1 对进给伺服系统的基本要求    26
4.2进给伺服系统的设计要求    27
4.3滚珠丝杠的选择    27
4.3.1 滚珠丝杠副的导程     28
4.4同步齿形带的选择    30
4.5伺服电机的选择    30
4.6 滚珠丝杠副的安全使用    31
4.6.1 润滑    31
4.6.2 防尘    31
4.6.3使用    32
4.6.4 安装    32
4.7 伺服进给系统结构图的设计    32
4.8 本章小节    34
第5章 床身、横梁导轨和工作台    35
5.1 床身结构    35
5.1.1 对床身结构的基本要求    35
5.1.2 床身的结构    36
5.2 导轨    38
5.2.1 导轨的润滑与防护    38
5.2.2 导轨的安装调整    39
5.3 工作台    39
5.4 本章小节    39
结论    39
参考文献    40
致谢    41
附录1    42
附录2    48
附录3    54
