800kN-m塔式起重机架体及基础设计(含CAD图,PROE三维图)
无需注册登录,支付后按照提示操作即可获取该资料.

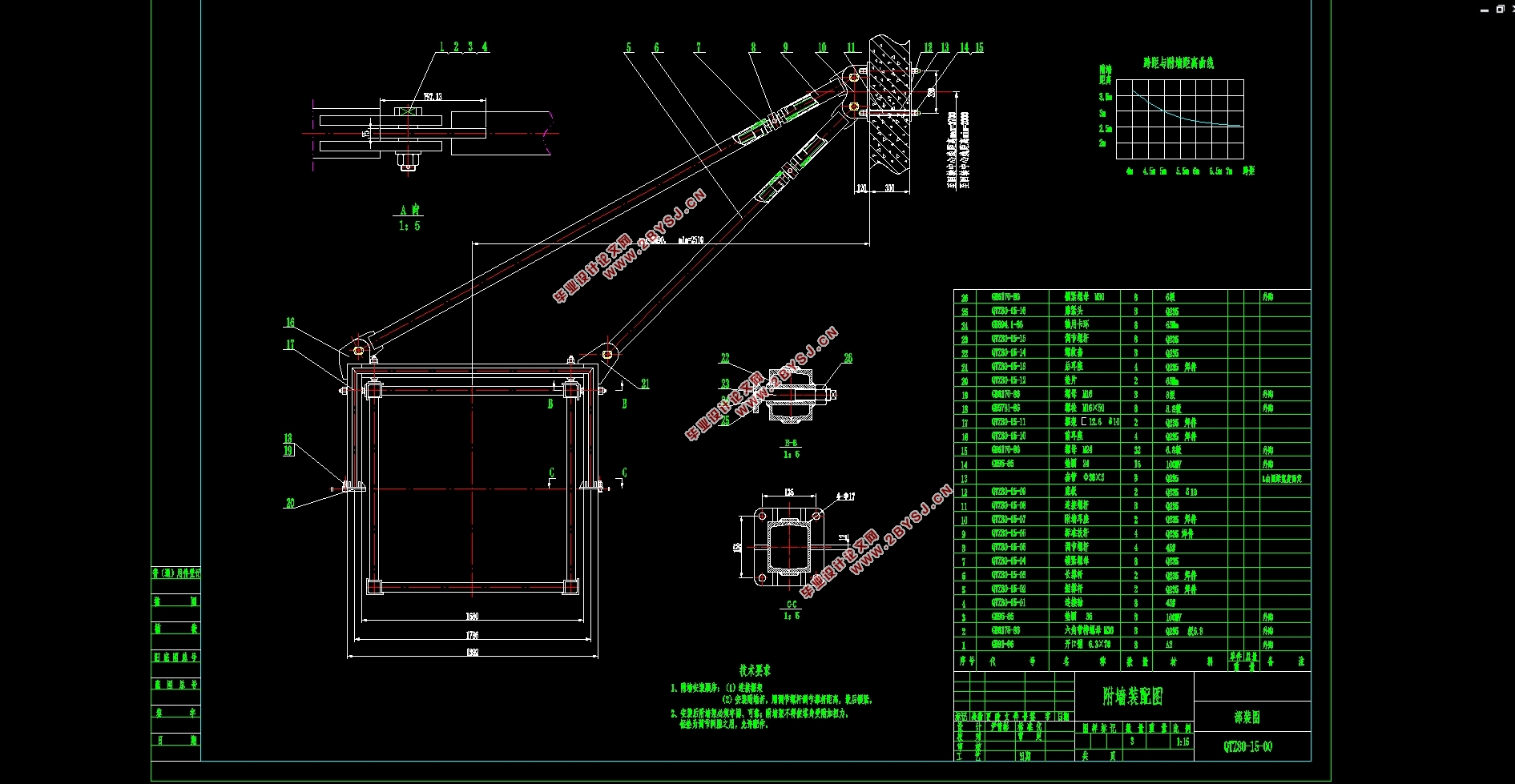

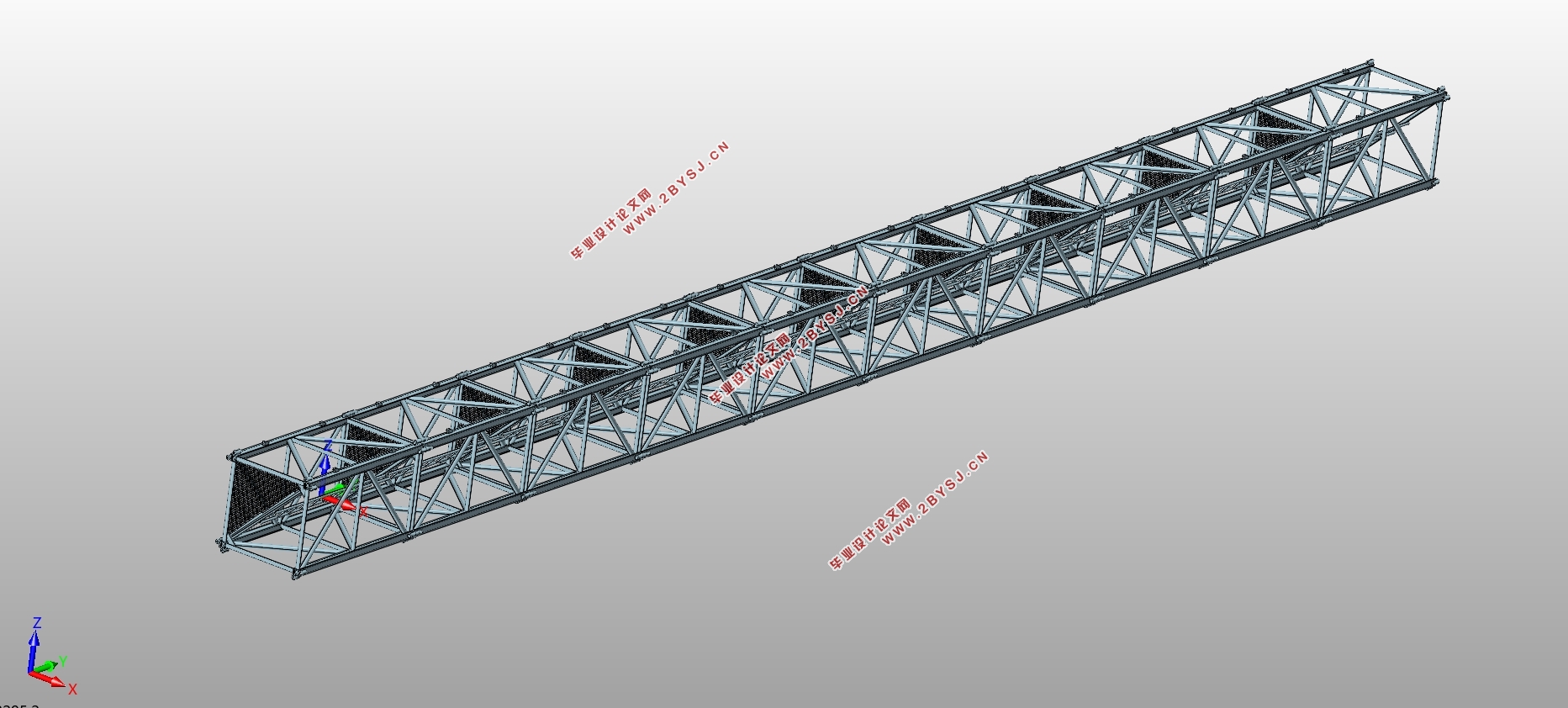

800kN-m塔式起重机架体及基础设计(含CAD图,PROE三维图)(任务书,开题报告,论文说明书13000字,实习报告,周进度表,CAD图纸51张,PROE三维图)
摘要
本设计题目是对800kN•m平头塔式起重机架体及基础的设计。设计计算的主要内容有塔身结构设计计算、主弦杆、斜腹杆受力校核计算、塔身受力及校核计算、附墙拉杆受力及校核计算、抗倾翻稳定性计算等。在设计计算之前先对平头塔起重机应用场合、与传统塔机相比的优缺点、发展情况、未来前景做简单介绍;又介绍了设计塔机时要做的一系列选型工作;然后对塔身进行力学结构分析校核计算,根据塔机的不同工况做简化受力分析,确定塔身整体及内部各杆件的受力情况并进行了校核计算,确定所选材料是否能满足使用要求;在对联接杆件的螺栓进行校核计算,确定螺栓是否合用。通过对塔机附墙进行结构分析,根据不同工况下附墙受载进行分析,然后用力学公式进行校核设计计算。最后,对塔机的整体抗倾翻稳定性的五种情况分别进行验算,确定塔机整体的抗倾翻稳定性是否符合要求。
关键词:平头塔式起重机 塔身 附墙 稳定性
Frame and Foundation Design of 800kN•m Tower Crane
ABSTRACT
This design topic is about the design of the frame and foundation of 800kN m flat head tower crane. The main contents of design and calculation include structural design calculation of tower body, checking calculation of main chord and oblique web member, force calculation and checking calculation of tower body, force calculation and checking calculation of attached wall tie rod, calculation of anti-overturning stability, etc. Before designing and calculating, the application situation, advantages and disadvantages, development situation and future prospects of flat-headed tower crane compared with traditional tower crane are briefly introduced, and a series of type selection work to be done in designing tower crane are also introduced. Then, the mechanical structure of tower body is analyzed and checked, and the stress analysis is simplified according to different working conditions of tower crane to determine the bearing of the whole tower body and internal members. The force condition is checked and calculated to determine whether the selected material can meet the requirements of use; the bolts of connecting rods are checked and calculated to determine whether the bolts are suitable. Through the structural analysis of tower crane wall, according to different working conditions, the wall load is analyzed, and then the mechanical formula is used to check the design calculation. Finally, five kinds of overall anti-overturning stability of tower crane are checked to determine whether the overall anti-overturning stability of tower crane meets the requirements.
Key Words: flat head tower crane;the tower;sustaining wall;stability
目录
摘要 I
ABSTRACT II
目录 III
第一章 绪论 1
1.1 塔机的概况 1
1.2 平头塔机的优缺点 1
1.3 选题背景及研究意义 2
第二章 整机总体方案 3

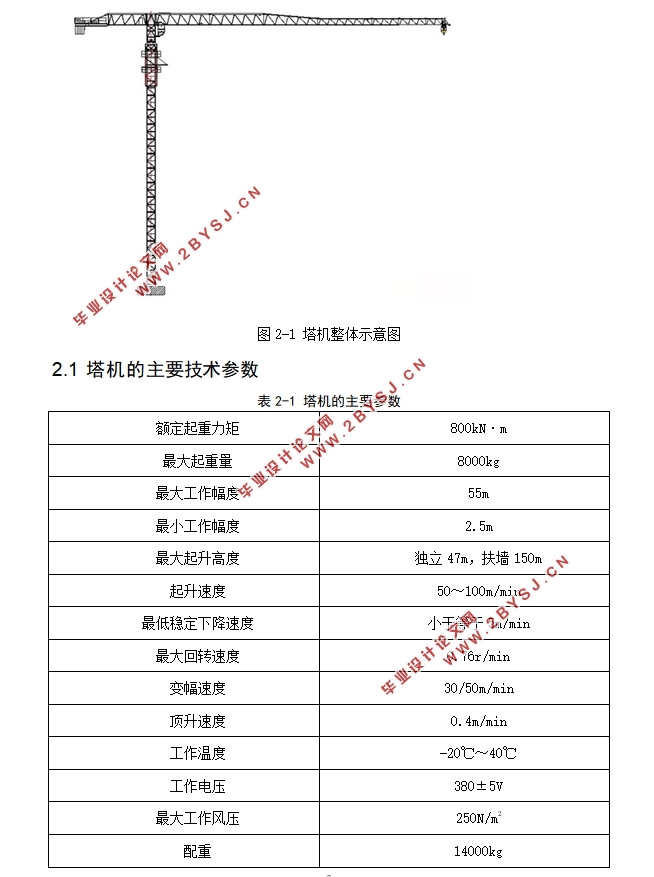

2.1 塔机的主要技术参数 3
2.2 塔机工作级别 4
2.3 机构的工作级别 4
2.4 塔机的起升机构选型 4
2.5 变幅机构选型 6
2.6 回转机构选型 6
第三章 塔身计算 8
3.1活动载荷与固定载荷共同作用 8
3.2上部结构与起升载荷的风载荷 10
3.3塔身产生的载荷 11
3.4塔身内力合成 12
3.5塔身的几何特性参数 22
3.6塔身强度计算 24
3.7整体稳定性计算 27
3.8 塔身连接螺栓计算 30
第四章 独立式塔机基础载荷计算 32
4.1工作状态下风载荷计算 32
4.2非工作状态下风载荷计算 33
4.3塔机的倾覆力矩 34
4.4综合分析 34
4.5荷载比较 35
第五章 塔机附墙计算 36
5.1工作状态下附着杆的计算 36
5.1.1 工作状态下荷载标准值组合 37
5.1.2 计算工作状态下塔机附着支座反力 38
5.1.3 工作状态下对称式附墙杆计算 39
5.2非工作状态下附墙杆计算 40
5.2.1 非工作状态下荷载标准值组合 40
5.2.2 计算非工作状态下塔机附着支座反力 41
5.2.3 非工作状态下对称式附墙杆的轴力及支座反力计算 42
5.3 QTZ80对称式附墙杆内力比较分析 43
5.4 非对称式附墙杆在工作状态下的计算 43
5.5 非对称式附墙杆在非工作状态下的计算 44
5.6 QTZ80非对称式与对称式附墙杆内力比较 45
5.7承载力计算 46
5.7.1 对称式附墙杆承载力验算 46
5.7.2 非对称式附墙杆承载力验算 46
第六章 抗倾翻稳定性 48
6.1验算工况 48
6.2抗倾翻稳定性校核 48
6.2.1基本稳定性 49
6.2.2 动态稳定性 50
6.2.3暴风侵袭稳定性 50
6.2.4突然卸载稳定性 51
6.2.5安装拆卸稳定性 51
6.3 地面压应力验算 52
总 结 53
参考文献 54
致 谢 56
