玻璃磨边机的设计(含CAD零件装配图)

玻璃磨边机的设计(含CAD零件装配图)(论文说明书10000字,外文翻译,CAD图10张)
摘要
玻璃磨边机顾名思义是对玻璃的边缘进行打磨，可以根据自己的需要通过玻璃磨边机把玻璃磨削成自己想要的样子。目前玻璃产品的用途越来越多，朝着功能型，实用性，装饰型发展，市场需求越来越多。但是我国玻璃行业起步晚，玻璃磨边机主要还是依靠进口，这样是有着明显的缺点的，不仅仅消耗了大量的外汇，而且只要设备出了故障，只能依靠国外的专家对设备进行维修，大大的增加了使用维护成本，而且相当的影响生产效率。除此之外，由于软件部分国外了为了保护自己的技术成果，我们很难攻克，拓展性受到限制，大大影响生产力。所以尽快研发出属于我们自己的高性能自动化玻璃磨边机，为推动我国工业化快速发展具有总要意义。
本文就玻璃磨边机的结构设计展开论述，玻璃磨边机的机械结构，一是磨削进给系统，也就是磨削玻璃的部分，二是加工工作台，两者分别由普通电机和伺服电机进行驱动，通过控制磨削砂轮的运动轨迹进而将玻璃的边缘磨削成不同自己需要的样子，最后为了使玻璃磨边机向着小型化便携化发展对其结构进行改进。

关键词： 玻璃磨边机 小型化 便携化  设计结构
 
ABSTRACT
Glass edging machine by definition is the edge of the glass polished, you can according to their own needs through the glass grinding machine to grind the glass into their desired appearance. At present, the use of glass products more and more, towards the functional, practical, decorative development, more and more market demand. But China's glass industry started late, glass edging machine is mainly dependent on imports, which has obvious shortcomings, not only consumes a lot of foreign exchange, and as long as the equipment out of the problem, can only rely on foreign experts to maintain and debug equipment, so not only affect the production, but also greatly increased the use of maintenance costs. In addition, because the software part of foreign countries in order to protect their technical achievements, we are difficult to conquer, the expansion of the restrictions, greatly affecting productivity. So as soon as possible to develop our own high-performance automatic glass edging machine, in order to promote the rapid development of China's industrialization has a general significance.
This paper discusses the structure design of glass edging machine, the mechanical structure of the glass edging machine, one is the grinding feed system, that is, the part of the grinding glass, the second is the processing table, both by the ordinary motor and servo motor drive, by controlling the movement track of grinding wheel and then grinding the edge of the glass into different needs, Finally, the structure of the glass edging machine is improved toward miniaturization and portability.
Key words: Glass edging machine  miniaturization  portability
 

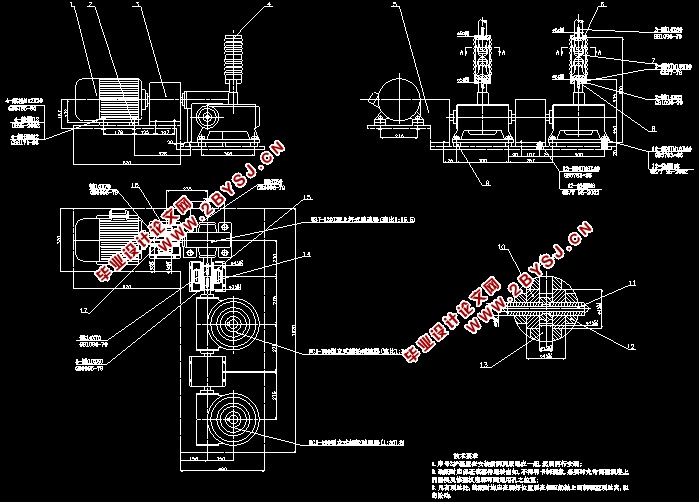

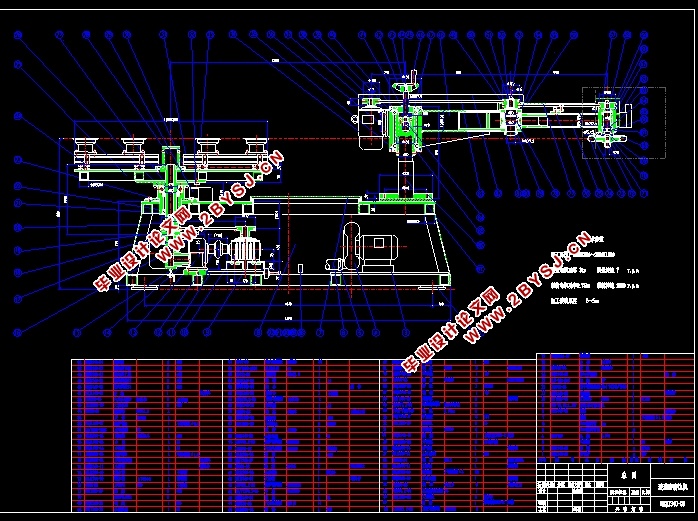

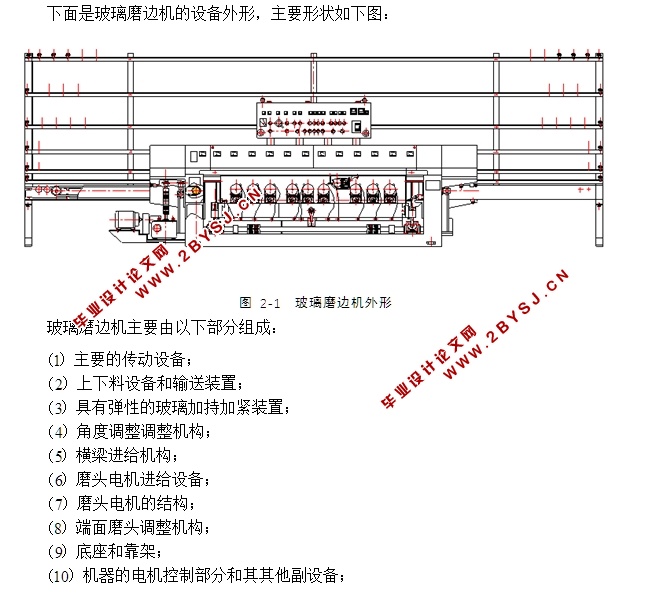

玻璃磨边机的工作原理
1.2.1 设备概述
在国内当前投产的的玻璃磨边机设备，还是运用的是老旧的工艺，费时费力、浪费资源，主要原因是由于其工作方式为间歇式的；这种老旧的工艺，具有一定的工作周期，间隔周期之间的时间就会被浪费；此外，该种传统方式生产的产品质量也会受到人们的质疑，进而影响其销量；另外，玻璃在输送过程中由于其自身形式导致不能连续均匀地运送，并且时常可能出现被挤压破碎的状况。以上所述都会对设备磨削玻璃重大影响，从而影响到相关产品产量，会严重影响生产效率。
针对我国相关设备现状及技术的缺陷，本设计为玻璃磨边机的结构设计，这是一种高自动化加工设备，可以达到连续加工的目的，这样可以有效提高生产效率，省时省力，节约成本，从而提高企业生产的整体效率。
根据上述的设计思想玻璃磨边机最后确定的基本结构形式为：传送带、传动链，转角机构，电机的选择。其基本工作原理介绍如下：
玻璃磨边机的核心工作步骤是为磨削，所以磨削的计算在此次设计中也是重中之重，因为玻璃磨边机的尺寸设计一环扣一环，必须要等到磨削角度的结构尺寸选定之后才可以决定；还有输送机功率得选择也比较重要，所以还需要进行电机功率和取料参数的相关计算。
玻璃磨削的两个主要不步骤是粗磨和精磨，但是除了这两部之外，还有一步很关键，那就是抛光。玻璃表面与水相互作用产生水解现象，水解现象的作用是在玻璃表面产生一层薄薄的膜，要使玻璃表面变得平整透亮，研磨会破坏这层薄膜，如此反复地进行这一过程就是玻璃的抛光，我们也可以把这一步骤叫做研磨。

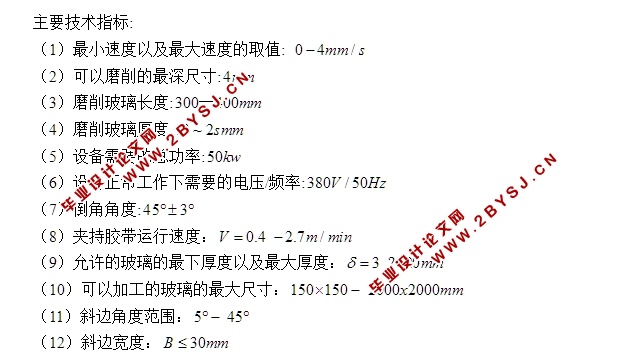

主要的技术参数
在进行玻璃磨边机的结构设计过程中，首先要考虑机电装备的所属类型、布局以及常用的玻璃的形状，在满足机电装备工作性能的前提下，综合考虑其他工艺性、环境属性以及工业没学方面的问题。其次，根据磨削玻璃的要求、受力情况以及其他设计要求进行结构设计，在保证良好的磨削玻璃性能的同时，又能减轻重量，节约材料和能源，同时尽量向着小型化便携化发展。
这次我们设计的玻璃磨边机的类型是玻璃直线双边机，这不仅仅是我们为了向着小型化便携化发展做出的选择，还因为它生产快，成品率较高、磨削质量比较优秀、加工精度和其他类型磨边机相比要好、操作不难方便的，适用于磨削不同厚度和的尺寸的平板玻璃。


目录
摘要    I
ABSTRACT    II
1.    绪论    1
1.1    课题来源及意义    1
1.2    国内外的发展状况和应用情况    1
1.3    本文的主要工作    1
2.    本机结构介绍和主要工作原理    3
2.1    本机的结构简介    3
2.2    玻璃磨边机机的工作原理    3
2.3    主要技术参数    4
2.4    本机的基本设计方案、传动系统及特点要求    4
3.    夹持机构设计    8
3.1    夹持带主要参数的选择与计算    8
3.2    带的设计    9
4.    输送料机构设计    11
4.1    输送料传动工作原理    11
4.2    速度比的计算    11
4.3    同步齿形带设计    13
4.4    链传动的设计    15
5.    转角机构的计算    19
5.1    转角机构初始条件    19
5.2    转角与电机转数关系    19
5.3    转角误差分析    21
6.    步进电机的原理介绍及选用    22
6.1    步进电机简介和分类    22
6.2    步进电机的特点和主要特性    24
7.    结 论    28
附录1：外文文献翻译    30
附录2：外文文献原文    35
致谢    36
