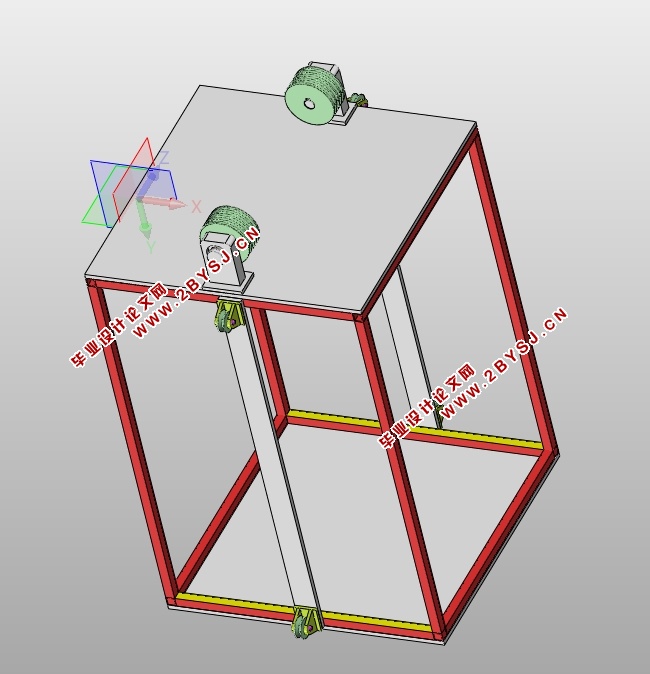

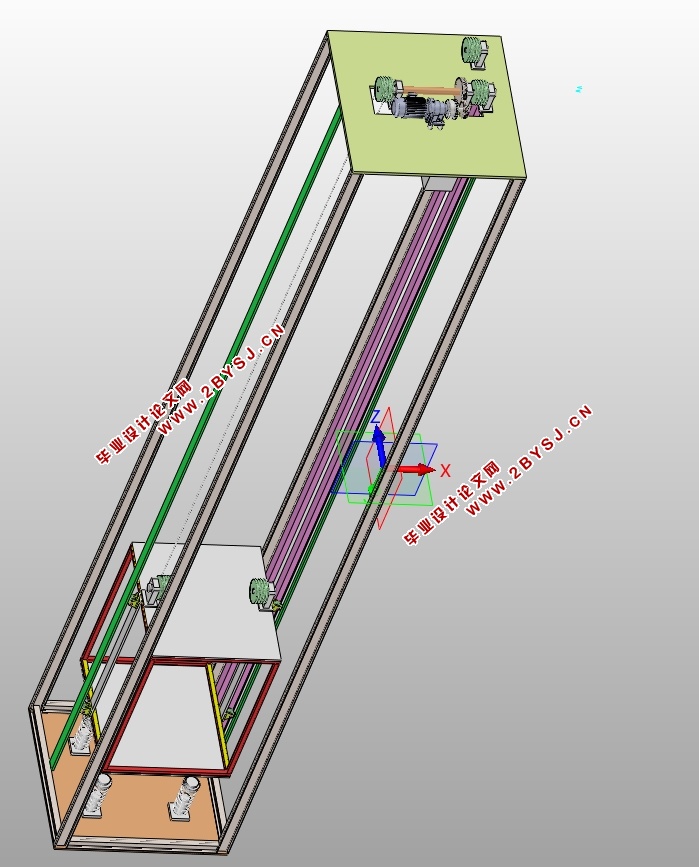

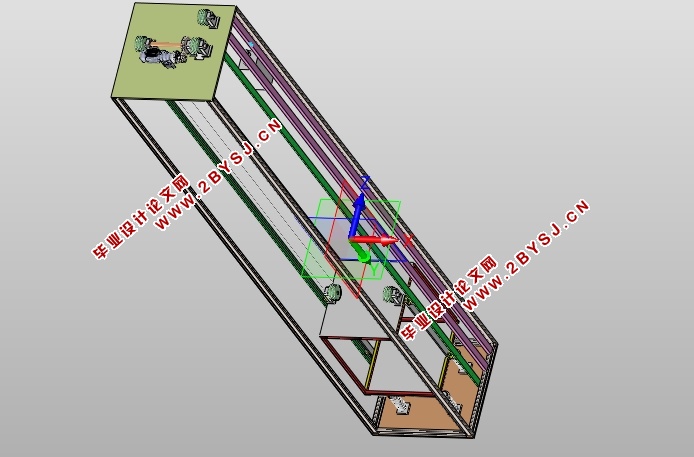

电梯缓冲器落锤实验装置的设计(含CAD零件装配图,SolidWorks三维图)

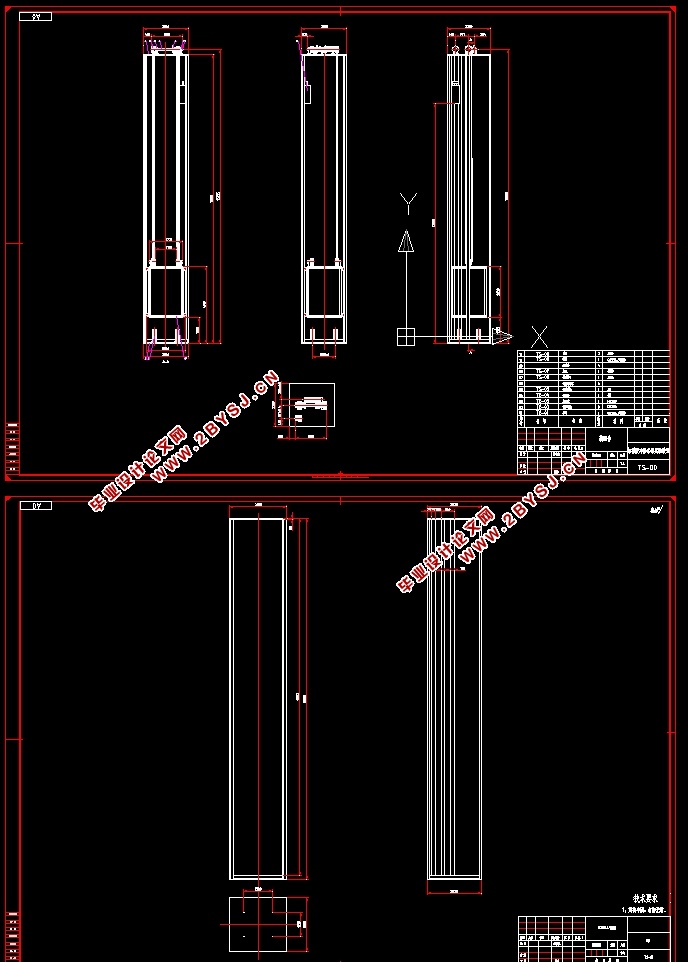

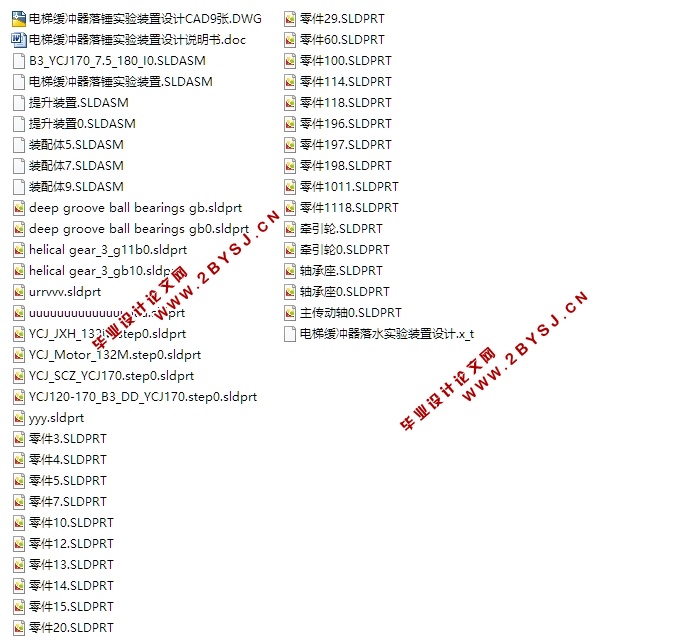

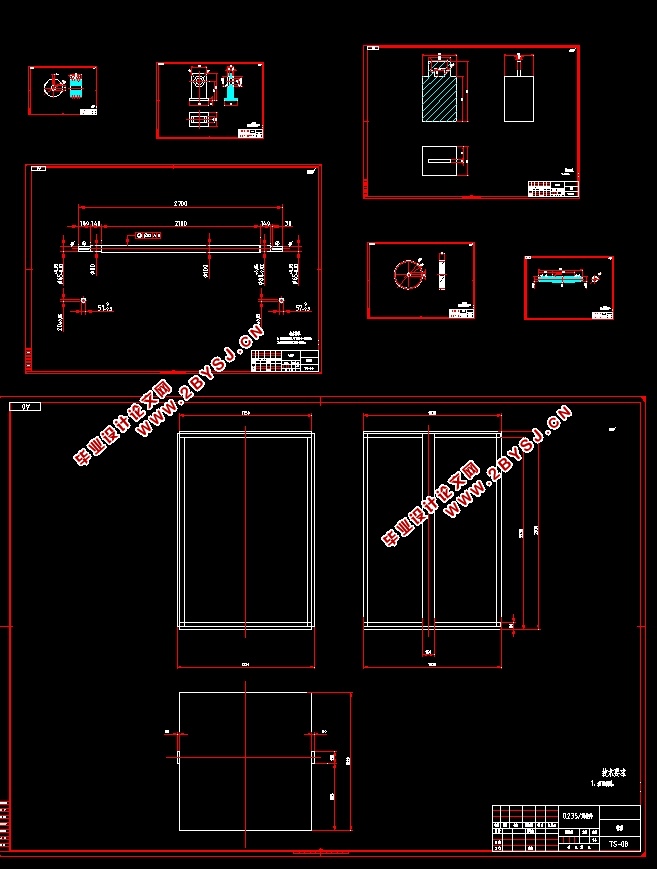

电梯缓冲器落锤实验装置的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书11000字,CAD图纸9张,SolidWorks三维图)
摘要：本次毕业设计是关于电梯缓冲器落锤实验装置的设计，首先对电梯缓冲器落锤实验装置作了简单的概述；接着分析了该实验装置的方案布局及工作原理，然后根据这些设计准则按照给定参数要求进行选型设计；接着对所选择的实验装置各主要零部件进行了校核。电梯缓冲器落锤实验装置由驱动机构，机架，搬运器，轿箱以及钢丝绳轮传动等几个部分组成。目前，垂直升降类电梯缓冲器落锤实验装置正朝着长距离，高速度，低摩擦的方向发展，近年来出现的气垫式实验装置就是其中的一个。在垂直升降类电梯缓冲器落锤实验装置的设计、制造以及应用方面,目前我国与国外先进水平相比仍有较大差距,国内在设计制造电梯缓冲器落锤实验装置过程中存在着很多不足。
      本次设计是关于电梯缓冲器落锤实验装置设计，通过对传统的电梯缓冲器落锤实验装置的结构进行了改进和优化，使得此种类型的实验装置的使用范围更广泛，更加灵活，并且对今后的选型设计工作有一定的参考价值。
关键词：电梯缓冲器落锤实验装置；驱动机构；制造；参考价值

Abstract：This graduation design is the optimization design of driving roller conveyor, first on the driving roller type conveyer is summarized; then analyzed the selection principle and calculating method of driving roller conveyor; then calculated based on these design criteria and abase is designed; then checked on the main parts selected conveyor. Is the drive roller conveyor consists of four main parts: driving device, tension device, middle rack, and the moving part. Finally, a simple description of the installation and maintenance of transport. At present, the drive roller conveyor is moving towards long distance, high speed, low friction direction, air cushion conveyor in recent years is one of the. In the design, driving roller type conveyer manufacture and application, at present our country compared with foreign advanced level there are still large gaps, domestic in the design and manufacture of driving .
    This design is the optimization design of driving roller conveyor, by comparing the control, structure driven roller conveyor for the traditional are improved and optimized, the applicable range of driving roller conveyor of the type of a broader, more flexible, and has certain reference value to the selection and design of the work.
Keywords：Driving roller type conveyer optimal ;Crankshaft;Processing craft;Type selection design

 实验装置的工作原理
驱动装置是整个实验装置的核心部分，通过电机带动圆柱直齿齿轮传动从而带动主动钢丝绳轮转动，主动钢丝绳轮带动钢丝绳的升降从而带动实验装置的升降，整条实验装置通过张紧滚筒预紧，通过过渡滚筒保证实验装置始终往一个方向运行。其中，机架以及支腿起到了支撑和加固实验装置的作用。


目 录
      绪论    1
  1. 电梯缓冲器落锤实验装置的发展概况    1
  2. 电梯缓冲器落锤实验装置的应用    2
  3. 电梯缓冲器落锤实验装置的发展方向    4
  4. Solidworks设计基础    7
     4.1 草图绘制    10
     4.2 基准特征，参考几何体的创建    11
     4.3 拉伸、旋转、扫描和放样特征建    12
     4.4 工程图的设计    13
     4.5 装配设计    15
  5. 电梯缓冲器落锤实验装置的设计    17
     5.1 电梯缓冲器落锤实验装置的方案布局图的确定    18
     5.2 实验装置的工作原理    19
  6. 机械传动部分的选型计算    22
     6.1 驱动电机的选型计算    23
     6.2 齿轮传动的选型计算    24
     6.3 轴承的选型计算    25
         6.4 键的选型计算    25
  7. 各重要组成部分的强度校核    26
     7.1 传动轴强度的校核    26
     7.2 轴承强度的校核    27
 结论    28
 参考文献    29
 致谢    30
