高固有特性减速器箱体结构设计(含CAD装配图,SolidWorks三维图)

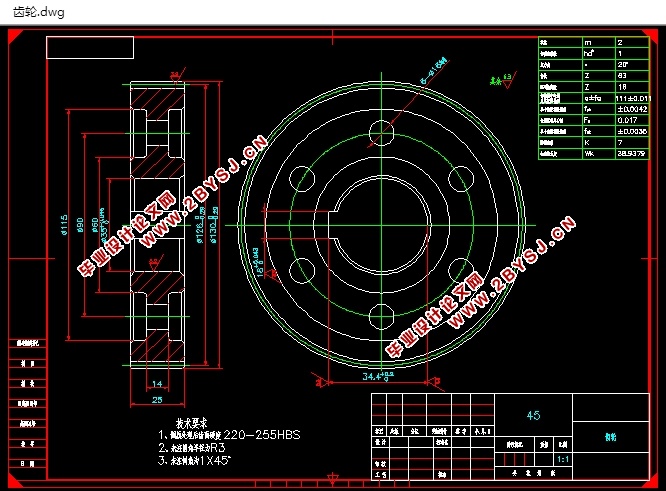

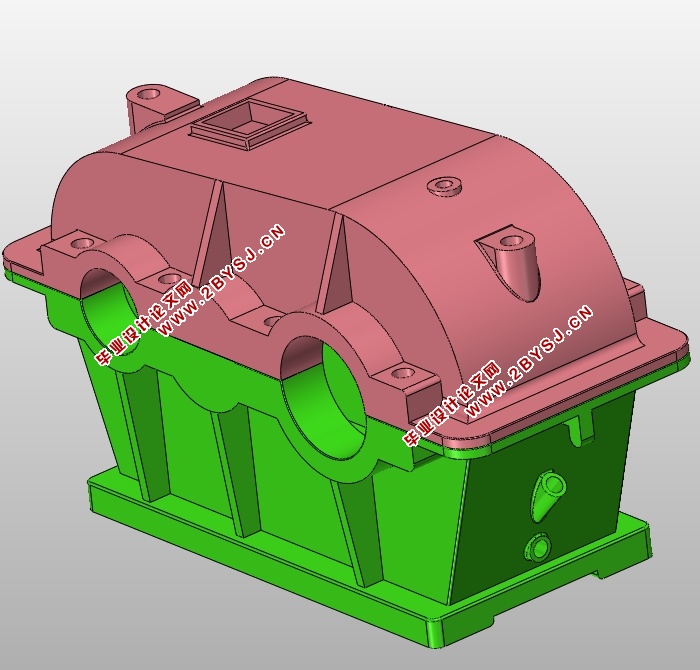

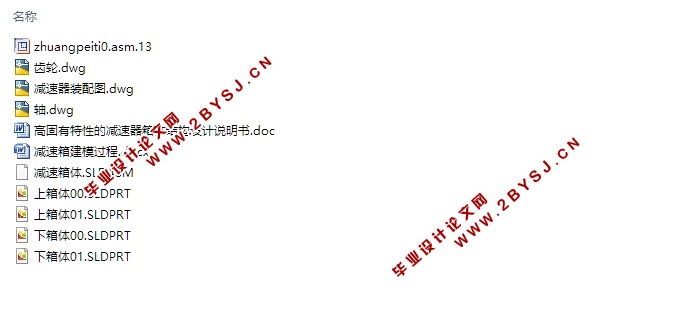

高固有特性减速器箱体结构设计(含CAD装配图,SolidWorks三维图)(论文说明书7600字,CAD图纸3张,SolidWorks三维图)
摘要
    减速器是原动机和工作机之间独立的闭式机械传动装置。用来降低原动机转速或增大转矩，以满足工作机的需要。由于减速器具有结构紧凑，传动效率高，传动准确可靠，使用维护方便等优点，故在工矿企业及运输，建筑等部门中运用极为广泛。
    本文研究了减速器箱体的固有频率、主振型等方面，并且利用有限元对减速器箱体模型进行了模态分析，从而得到了减速器箱体的振型和固有频率，最后讨论了箱壁厚度对减速器箱体结构固有特性的影响，并用三维PROE软件对该减速器箱体进行了三维建模和有限元分析。
关键词：传动装置，减速器箱体，频率，分析

ABSTRACT
    The speed reducer is a closed mechanical transmission of the prime mover and work machine device. To reduce the original motivation to speed or torque, in order to meet the needs of working machine. The speed reducer has the advantages of compact structure, high transmission efficiency, accurate and reliable transmission, easy operation and convenient maintenance, so in the industrial and mining enterprises and transportation, construction and other departments in the widely used.
    Is studied in this paper deceleration box of natural frequency and main vibration type, and the use of finite element modal analysis of the reducer box model, so as to get the gear box vibration mode and natural frequency, finally discusses the box wall thickness of the reduction box structure inherent characteristics and using 3-D proe software of the reducer box were 3D modeling and finite element analysis.
Key words: transmission device, reducer box, frequency, analysis

减速器组成的主要零件
1、箱体和箱盖
箱体和箱盖是减速机中传动零件的支撑件和包容件，结构复杂，其中的箱体承受压力，要求有良好的钢度、减振性和密封性。箱盖、箱体在单件小批量生产时，采用灰铸铁材料(HTl50或HT200)，用手工造型方法铸造成形；或采用碳素结构钢(Q235A)，手工电弧焊焊接而成。大批量生产时，采用灰铸铁，用机器造型方法铸造成形。
2、轴、齿轮轴和齿轮
轴、齿轮轴和齿轮均为减速机中重要的传动零件，轴和齿轮轴的轴杆部分受弯短和扭短的联合作用，要求具有较好的综合力学性能；齿轮轴与齿轮的轮齿部分受较大的接触应力和弯曲应力，应具有良好的耐磨性和较高的强度。单件生产时，采用中碳钢(45钢)用自由锻方法或胎模锻方法成形，也可采用中碳钢的圆钢棒车削而成。大批量生产时，采用中碳钢模锻方法成形。
3、滚动轴承
减速机中的滚动轴承受径向和轴向压应力，要求较高的强度和耐磨性。滚动轴承为标准件，其内外环采用波动轴承钢(GCrl5)扩孔锻造，滚珠采用滚动轴承钢(GCrl5)螺旋斜轧，保持架采用优质碳素结构钢(08钢)冲压而成。
4、轴承端盖
轴承端盖主要是防止轴承窜动，并起防护作用。单件、小批生产时，采用灰铸铁(HT150)手工造型铸造成形，或采用碳素结构钢(Q235)圆钢车削而成。大批量生产时，采用灰铸铁机器造型铸造成形。
5、螺栓和螺母
螺栓和螺母起固定箱盖和箱体的作用，螺栓杆受纵向(轴向)拉应力，曲应力和横向切应力。



目 录
摘要    I
ABSTRACT    II
1引言    1
  1.1研究的目的和意义    1
  1.2主要内容    2
  1.3研究现状    4
  1.4减速器组成的主要零件    4
2减速器箱体的三维设计    6
  2.1上箱体、下箱体的三维建模    11
  2.2减速器箱体的附件选择    12
    2.2.1窥视孔和视孔盖    12
    2.2.2通气器    13
    2.2.3轴承盖    14
    2.2.4定位销    15
    2.2.5油面指示装置    16
    2.2.6油塞    17
    2.2.7起盖螺钉    17
    2.2.8起吊装置    17
3减速器箱体有限元分析    18
4设计总结    18
结论    19
致谢    20
参考文献    21
