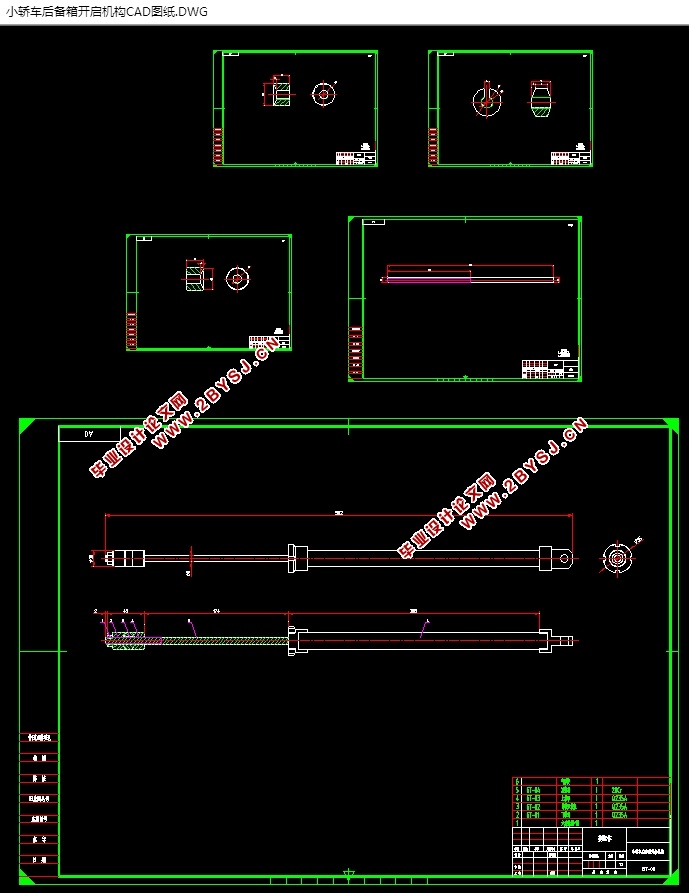

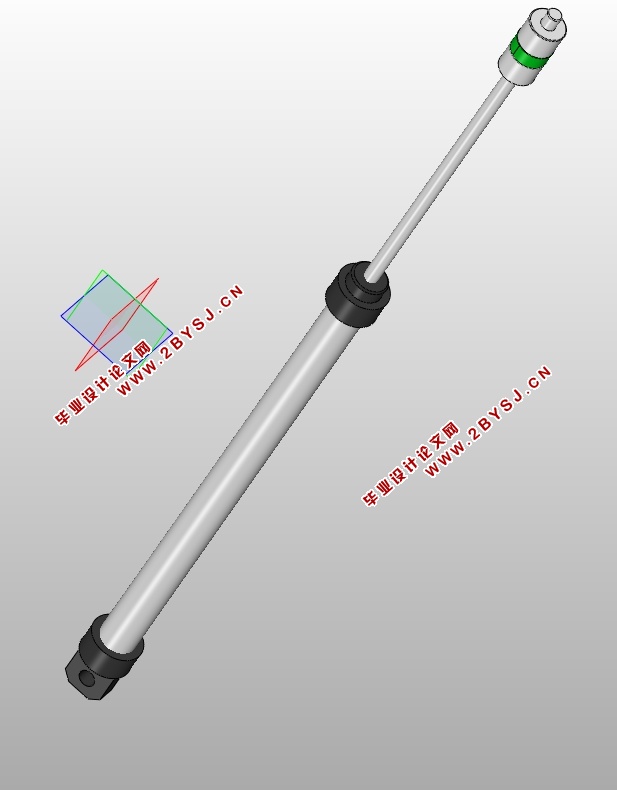

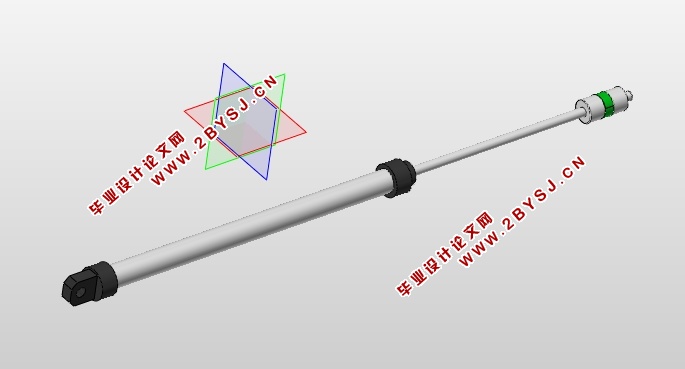

小轿车后备箱开启结构(气弹簧)的设计(含CAD图,SolidWorks三维图)(论文说明书6600字,CAD图纸5张,SolidWorks三维图)
摘要
    随着科技和社会的发展和进步,各种各样的小轿车将会陆续出现在公路上面,与此同时,由于旅行或者搬家的原因,将一些常用物品放在小轿车后备箱里面也越来越频繁,如果小轿车后备箱的开启机构出现故障,最基本的就是严重影响了汽车的外观,严重的导致汽车后备箱不能够自动关闭,特别是过不了安检。在以前,我国对这种现状的重视程度还是不够,即在交通工具上有自带的检修工具,但这对于难度大点的检修工作就带来困难,例如活塞磨损严重失效,类似这种情况,如果发生故障,根本就不能够检修,而且这种现状存在着许多不和谐因素,更使小轿车在便利至于也存在着一定的缺陷,而如果能够设计出耐用且易维修的后备箱开启机构,即使随着时间的推移,小轿车的后备箱开启机构发生了故障,驾驶人员也能够很经常对小轿车进行检修,将会大大提高汽车的使用年限和外观美,给人们一个安全、放心的驾驶环境。
本次设计是关于小轿车后备箱开启机构的设计,通过对传统的小轿车后备箱开启机构进行了改进和优化,对它的机械结构进行设计,使得此种类型的小轿车后备箱开启结构的使用范围更广泛,更加灵活,并且对今后的选型设计工作有一定的参考价值。

关键词:小轿车;开启机构;驾驶环境;参考

小轿车后备箱开启机构的总体方案图
小轿车后备箱开启机构一般常见于小轿车的后备箱内部,当人们需要在小轿车后备箱里面放置一些物品的时候,可以通过钥匙打开小轿车后备箱,然后在摩擦阻力很小的情况下,小轿车后备箱盖会随着人手的上升而缓缓上升。当人们把物品放进小轿车后备箱后,只需要轻轻地往下盖上后备箱盖子,小轿车后备箱就能够缓缓地下降直到后备箱关闭。

2.2.3 小轿车后备箱开启机构主要尺寸的确定:
    1、小轿车后备箱开启机构高度
    小轿车后备箱开启机构最小高度为:Hm=700m
    小轿车后备箱开启机构最大高度为:Hn=900m
    2、小轿车后备箱开启机构伸缩比
    小轿车后备箱开启机构的伸缩比指最大与最小小轿车后备箱开启机构高度之比值为: 代入数据得m=2。


小轿车后备箱开启结构(气弹簧)的设计(含CAD图,SolidWorks三维图)
小轿车后备箱开启结构(气弹簧)的设计(含CAD图,SolidWorks三维图)
小轿车后备箱开启结构(气弹簧)的设计(含CAD图,SolidWorks三维图)
小轿车后备箱开启结构(气弹簧)的设计(含CAD图,SolidWorks三维图)
