木塑复合材料快速成型机(含CAD图)

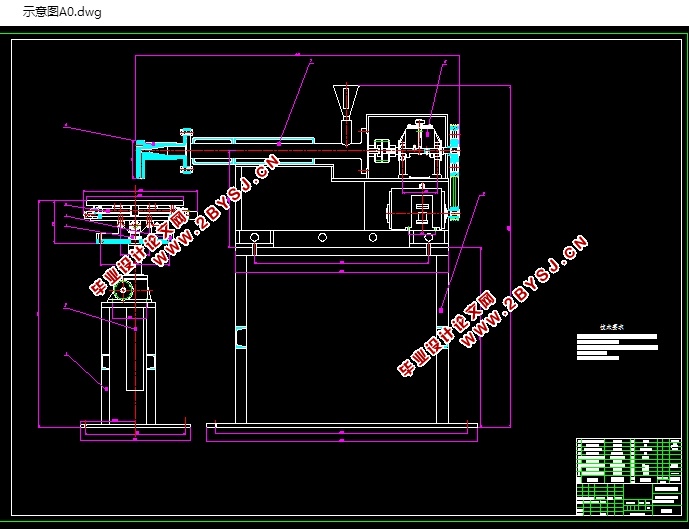

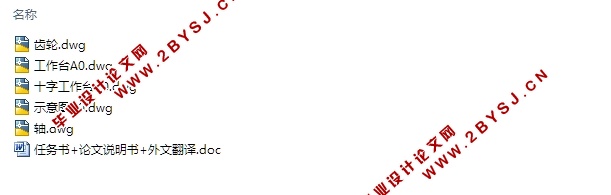

木塑复合材料快速成型机(含CAD图)(任务书,论文说明书17000字,外文翻译,CAD图纸5张)
哈工大华德学院
摘  要
首先介绍木塑复合材料挤出成型生产工艺，单螺杆挤出机的工作原理、基本结构及各系统在工作中的作用，根据设计任务书要求确定挤出机的基本参数并对挤出机主要零件螺杆和机筒进行了设计最后对螺杆和机筒的制造要求、修复方法提出了自己的一些看法。
挤出成型是橡胶工业的基本加工工艺之一。它是指利用挤出机及其辅机，使胶料在螺杆的推动下连续不断地向前运动，再借助于口型挤出各种所需形状的半成品，然后由特定的辅机配合，来完成挤出成型或其他作业的工艺过程。挤出成型工艺的优点主要是操作简单、经济，半成品质地均匀、致密，容易变换规格和断面形状，设备占地面积小，结构简单，造价低，灵活机动性大，生产能力大且能连续操作。
挤出机与成型模具，它是制件成型的主要部件，熔融塑料通过它获得一定的几何截面和尺寸。本设计将主要针对挤出机的工作原理进行分析研究。单螺杆挤出机主要由传动系统、加料系统、挤压系统、加热冷却系统、控制系统和机架等几部分组成。

关键词　挤出成型，挤出机，螺杆，机筒，设计

Abstract
First wood plastic composite extrusion molding technology,single screw extruder,and the working principle basic structure and the role of each system in the work according to the requirement of the design plan descriptions of the basic parameters of the extrusion machine and extruder screw and barrel for the main parts design of screw and barrel manufacturing requirements,repair method proposed own some viewsExtrusion is one of the basic processing technology of rubber industry.It refers to the use of the extruder and its auxiliaries, make the rubber screw driven by continuously move forward, again with the help of the mouth out various shape semi-finished products, and the specific auxiliary coordination, to complete the extrusion molding process or other operations.Extrusion molding process is mainly the advantages of simple operation, economy, semi-finished products is compact and uniform texture, easy to transform specifications and cross section shape, equipment cover an area of an area small, simple structure, low cost, flexible mobility is large, large production capacity and can continuous operation.
    Extruder and molding, it is a major part of the stamping shape, through which the molten plastic for certain geometric cross section and size.This design will mainly study the working principle of extruder is analyzed.Single screw extruder is mainly composed of the transmission system, feeding system, extruding system, heating and cooling system, control system and frame, etc.

Keywords　 extruder；screw；extrusion；molding；machine；drum；design


目录
摘要    -I-
Abstract    -II-
第1章 绪论    -1-
1.1木塑复合材料挤出概述    -1-
  1.2木塑缝合材料挤出成型设备的组成    -1-
1.3挤出机的分类    -1-
   1.3.1分类方法    -2-
   1.3.2单螺杆挤出机用途及特点    -2-
1.4设计类型的确定    -2-
第2章 单螺杆挤出机    -4-
2.1单螺杆挤出机原理    -4-
2.2单螺杆挤出机主要技术参数和规格    -4-
  2.2.1螺杆直径    -4-
  2.2.2螺杆中心距公称尺寸    -4-
  2.2.3螺杆长径比    -5-
  2.2.4螺杆转速要求及范围    -5-
  2.2.5挤出机功率的确定    -6-
  2.2.6挤出机加热功率的确定    -6-
第3章 单螺杆挤出机主要零部件的设计    -7-
3.1螺杆的设计    -7-
3.1.1螺杆的基本尺寸初步确    -7-
  3.1.2螺杆材料的选择    -8-
  3.1.3螺杆设计计算    -8-
  3.1.4螺杆的技术要求    -14-
  3.1.5螺杆传动系统及止推轴承布置设计    -15-
3.2机筒的设计    -15-
  3.2.1机筒的结构类型选择及特性    -15-
  3.2.2机筒的结构尺寸设计    -16-
  3.2.3机筒材料的选择    -17-
3.4分流板    -19-

3.5挤出机电机的选择    -20-
3.6传动系统的设计    -20-
  3.6.1传动方案的确定    -20-
  3.6.2齿轮参数    -20-
  3.6.3齿轮轴的确定    -28-
  3.6.4螺杆齿轮轴段计算    -37-
  3.6.5轴承寿命校核    -40-
  3.6.6键的校核    -41-
  3.6.7箱体的设计    -43-
第4章 单螺杆挤出机辅助系统的设计    -44-
4.1定量给料系统    -44-
4.2恒温系统    -44-
4.3真空排气系统    -44-
4.4电气控制系统    -44-
  4.4.1直流调速系统    -45-
  4.4.2加热控制系统    -45-
结论    -47-
致谢    -48-
参考文献    -49-
