花生自动剥壳机的设计(含CAD零件图装配图,PROE三维图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

花生自动剥壳机的设计(含CAD零件图装配图,PROE三维图)(论文说明书7300字,CAD图纸6张,PROE三维图)
摘要
本文根据花生的形状和性能,并查阅大量的相关资料,结合实际情况,设计出花生花生设备,包括花生剥壳机、破壳机及其重要构件。本文首先介绍了花生破壳设备及其技术目前的发展状况和趋势、花生破壳设备的种类和工艺参数。然后分析各种花生的机械性能,并根据其性能和所要求的花生和破壳效果,提出花生剥壳机和破壳机的结构及其性能特点的各种可行性方案。最后对各个方案进行相互比较,选取出相对较优的设计方案进行设计。如进料口等。在破壳机的设计中,由于破壳机中选用的变速装置和联轴器等与花生剥壳机中选用的是一样的,所以在设计过程中,省略了设计相同的部件,。只对其重要结构进行了详细分析和设计说明

结构方案的确定
该机包括进料部分、花生部分、排料部分、传动部分和机体六部分。该机结合现有生产设备,国内外先进技术,根据设计指导思想,确定本机结构采用无筛的形式,其结构和工作原理较其他通用型花生剥壳机都大不相同,具有很大的创新性。

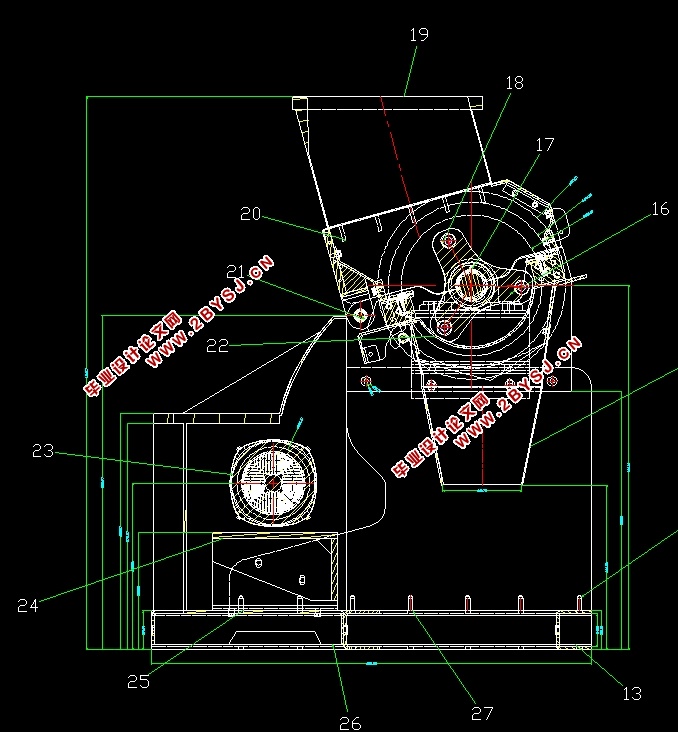

其具体结构布置如图

工作原理
该机包括进料部分、破壳部分、转动部分、排料部分、传动部分和机体六部分。该机结合现有生产设备,国内外先进技术,根据设计指导思想,确定本机结构采用无筛的形式,其结构和工作原理较其他通用型花生剥壳机都大不相同,具有很大的创新性。
电机高速(1000r/min以上)转动,由电机轴通过变速器后,输出给皮带轮,通过皮带带动使花生剥壳机的主轴高速旋转,从而使连接在主轴上的打杆高速旋转。从进料口进来的物料(花生)在往下自由落体的途中,通过打杆花生花生,而后落入收集处。

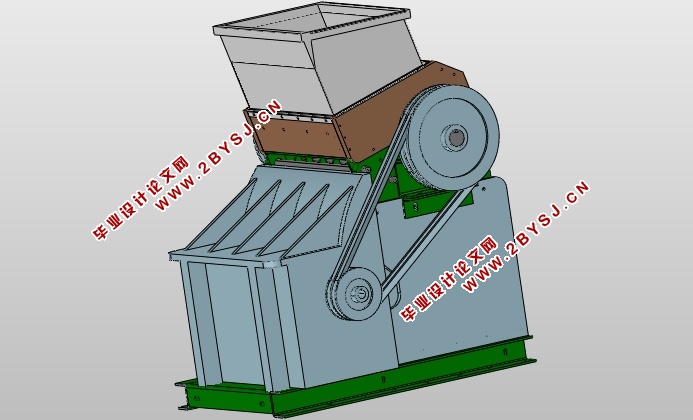

花生自动花生剥壳机的设计(含CAD零件图装配图,PROE三维图)

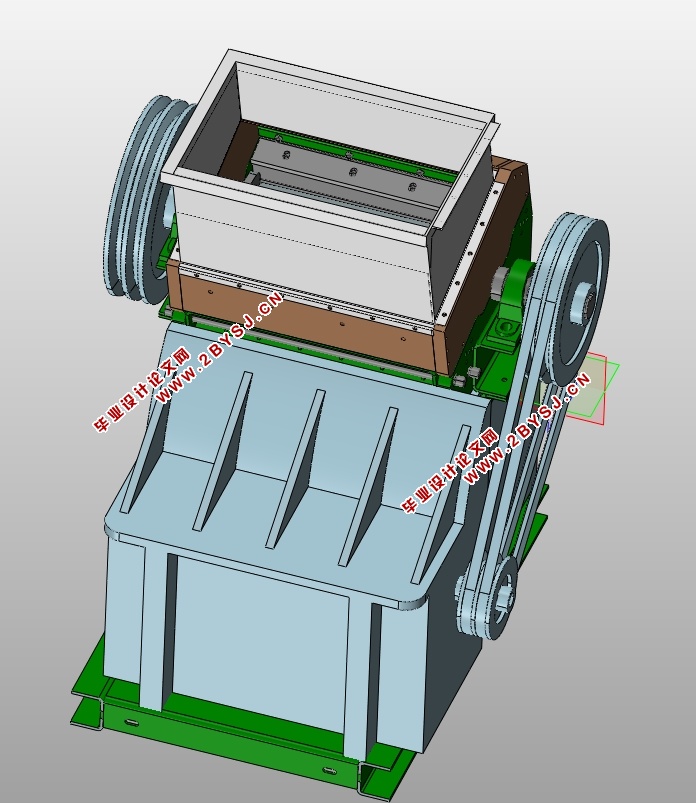

花生自动花生剥壳机的设计(含CAD零件图装配图,PROE三维图)

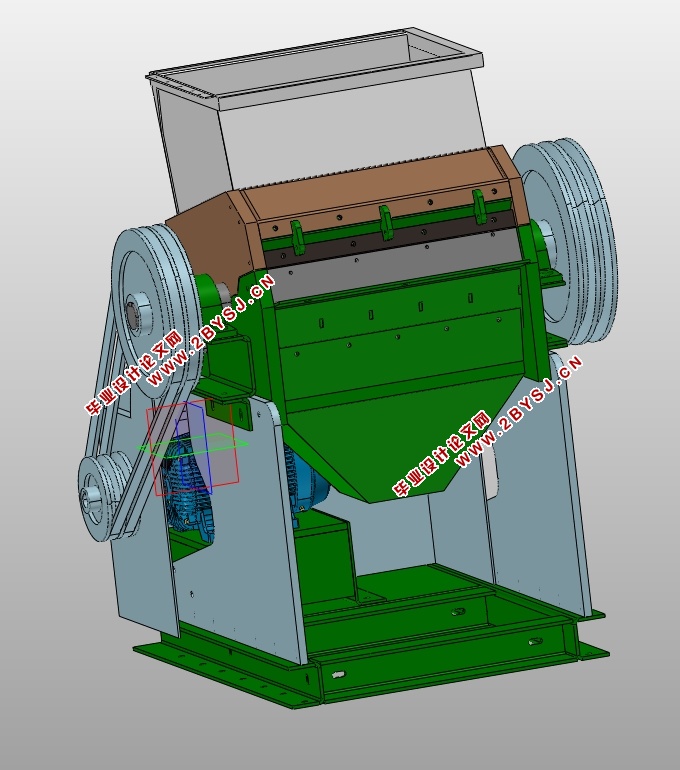

花生自动花生剥壳机的设计(含CAD零件图装配图,PROE三维图)
花生自动花生剥壳机的设计(含CAD零件图装配图,PROE三维图)

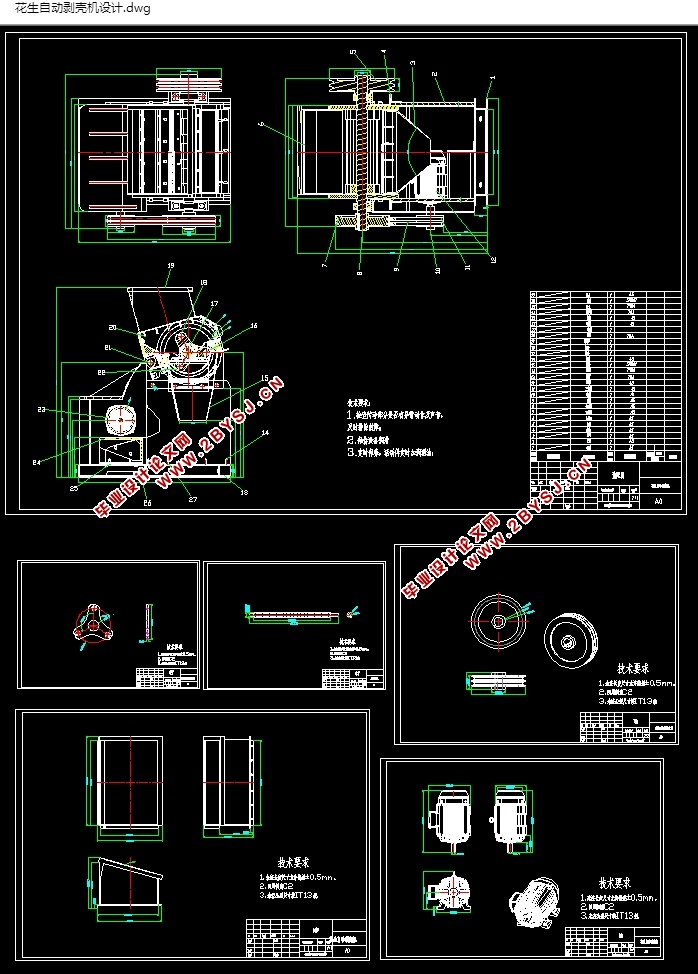

花生自动花生剥壳机的设计(含CAD零件图装配图,PROE三维图)


目录
摘要    2
第一章  前言    4
1.1  设计的目的和意义    4
1.2  提出背景    4
1.3  设计的基本要求    5
1.4  设计的指导思想    5
第二章  花生剥壳机的结构选择    6
2.1  结构方案的确定    6
2.2  工作原理    7
2.3  特点    7
第三章 花生剥壳机的机构设计    8
3.1电机的选择    9
3.2传动装置设计    9
3.3花生执行机构的设计    24
第四章 标准件的选择    26
4.1  电动机的选择    26
4.2  轴承的选择    27
4.3  键的选择    27
4.4  螺栓的选择    27
4.5  螺母的选用    27
4.6  垫圈的选择    28
第五章  总结与展望    28
参考文献    29
致    谢    30
