3kg半自动波轮洗衣机结构设计(含CAD零件装配图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

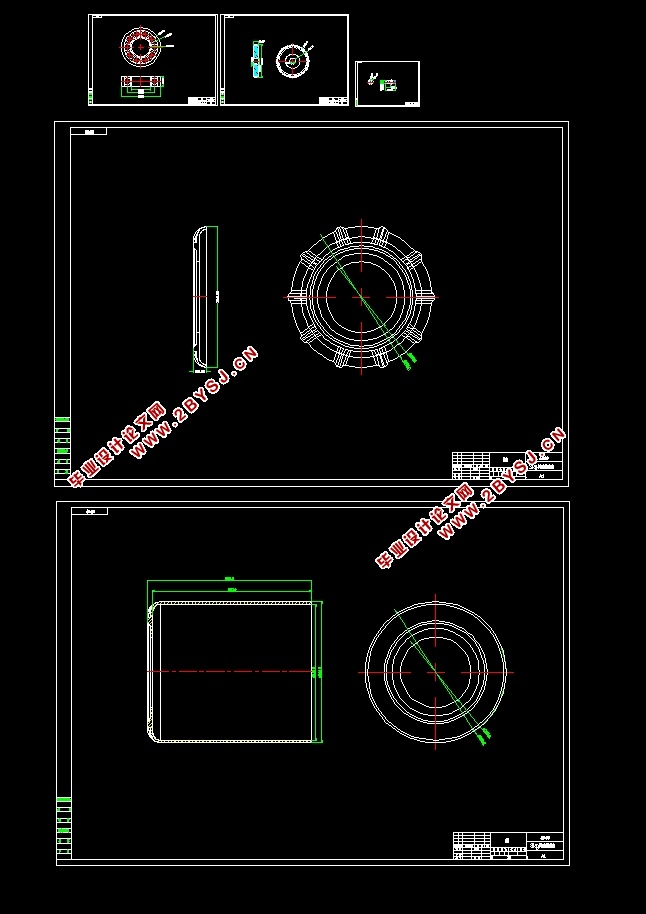

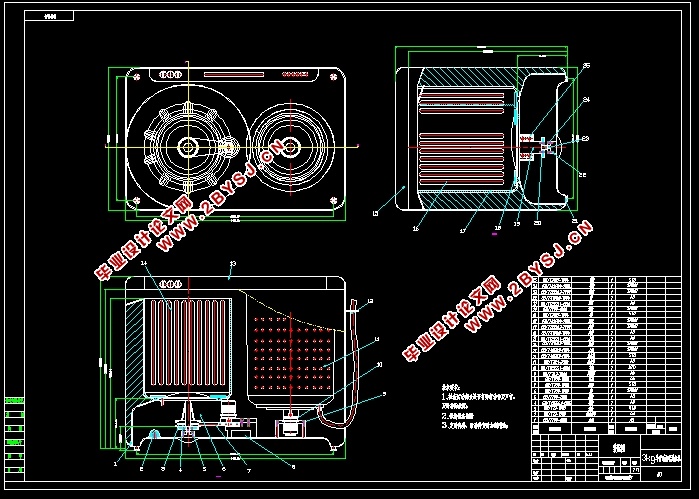

3kg半自动波轮洗衣机结构设计(含CAD零件装配图)(任务书,开题报告,论文说明书14700字,CAD图纸6张)
洗衣机是利用电能产生机械作用来洗涤衣物的清洁电器。按其额定洗涤容量分为家用和集体用两类。中国规定洗涤容量在6千克以下的属于家用洗衣机:家用洗衣机主要由箱体、洗涤脱水桶(有的洗涤和脱水桶分开)、传动和控制系统等组成,有的还装有加热装置。洗衣机一般专指使用水作为主要的清洗液体,有别于使用特制清洁溶液,及通常由专人负责的干洗。
工作原理
波轮洗衣机的桶底装有一个圆盘波轮,上有凸出的筋。在波轮的链动下,桶内水流形成了时而右旋、时而左旋的涡流,链动织物跟着旋转、翻滚,这样就能将衣服上的脏东西清除掉。
波轮式洗衣机是洗衣机的一种,由电动机链动波轮转动,衣物随水不断上下翻滚。洗涤衣物有单桶、套桶、双桶几种。它的结构比较简单,维修方便,洗净率高,但对衣物磨损率大,用水多。如今随着科技发展,出现了电脑控制的新水流洗衣机,采用大波轮、凹型波轮等。优点是对衣物缠绕小,洗涤均匀损衣率低;洗涤缸缸体有全塑、搪瓷、铝合金、不锈钢四大类。波轮式洗衣机工作原理:依靠装在洗衣桶底部的波轮正反旋转,链动衣物上下左右不停地翻转,使衣物之间、衣物与桶壁之间,在水中进行柔和地摩擦,在洗涤剂的作用下实现去污清洗。


3kg半自动波轮洗衣机结构设计(含CAD零件装配图)
3kg半自动波轮洗衣机结构设计(含CAD零件装配图)


目录
摘要    3
第一章  前言    4
1.1  设计的目的和意义    4
1.2  提出背景    4
1.3  设计的基本要求    4
第二章  3KG半自动波轮洗衣机的结构选择    5
2.1  结构方案的确定    5
2.2  工作原理    6
2.3  特点    6
第三章 3KG半自动波轮洗衣机的机构设计    7
3.1电机的选择    7
3.2传动装置设计    8
3.3清洗执行机构的设计    9
3.3.1 中心轴及清洗装置    9
第四章主要零部件的选择    11
4.1  电动机的选择    11
4.2  轴承的选择    12
4.3   波轮机构设计    12
4.4   轴的设计    14
4.5  轴承校核     20
4.6键的选择    22
4.7 螺栓的选择    22
4.8  螺母的选用    23
4.9  垫圈的选择    23
第五章 洗衣机主要结构及参数的确定    24
5.1波轮转速的确定    24
5.23KG半自动波轮洗衣机的效率计算    24
5.3电动机功率    24
5.4波轮的洗涤平衡    25
第六章  3KG半自动波轮洗衣机传动结构方式及选择    28
6.1、设计及参数选择    28
6.2、链轮选择    30
6.3、轴承的选择和计算    30
6.4、轴结构的设计    31
6.5强度计算    32
第七章  总结与展望    33
参考文献    34
致    谢    35
