低温截止阀的设计(含CAD零件装配图,SolidWorks三维图)

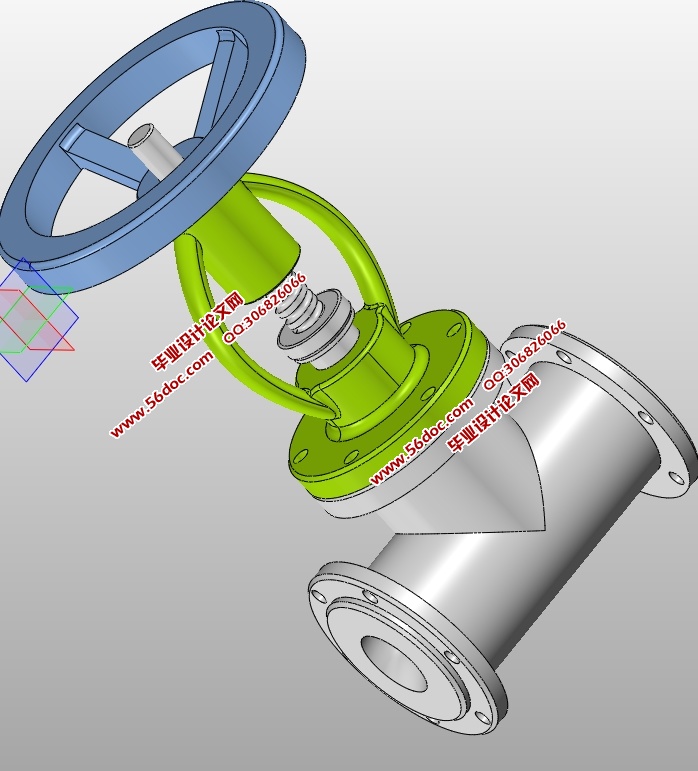

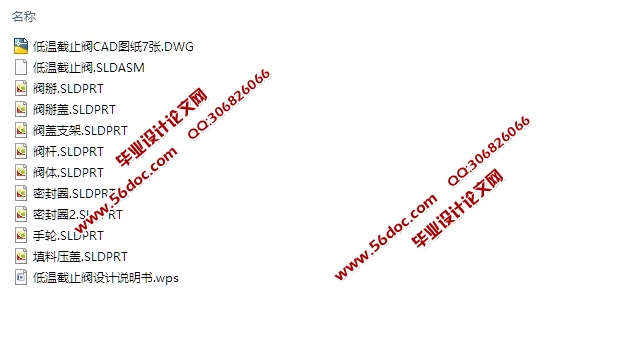

低温截止阀的设计(含CAD零件装配图,SolidWorks三维图)(论文说明书10300字,CAD图纸7张,SolidWorks三维图)
摘要:本课题来源于当今社会液压元件的创新和更新换代基础之上，通过设计出低温截止阀，从而来满足当今社会液压元件更新换代能力不足的缺陷。
低温截止阀是能够在低温工况下使用的截止阀，通常把工作温度低于-40℃的截止阀称为低温截止阀。低温截止阀是石油化工、空气分离、天然气等工业不可缺少的重要设备之一，其质量的优劣决定着能否安全、经济、持续地生产。随着现代科技的发展，低温截止阀的用途越来越广，需求也越来越大。
本文运用大学所学的知识，了解低温截止阀的工作原理，在此基础上，设计一款低温截止阀。该低温截止阀的工作介质为12MPa的液压油，它是用来改变管路断面和介质流动方向、控制输送介质的压力、流量、温度的一种装置。通过查找相关料，了解低温截止阀的内部结构和工作原理，构建了低温截止阀组成结构的总的指导思想，从而得出了该低温截止阀的优点是高效，经济，并且截止效果好，运行平稳的结论。
关键词：低温截止阀;液压元件;截止阀;装置

低温截止阀的结构和工作原理

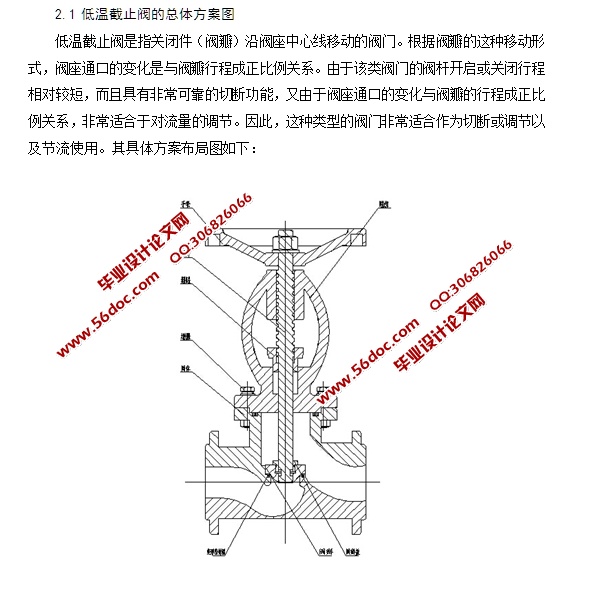

   低温截止阀的阀杆轴线与阀座密封面垂直。阀杆开启或关闭行程相对较短，并具有非常可靠的切断动作，使得这种阀门非常适合作为介质的切断或调节及节流使用。 低温截止阀的阀瓣一旦处于开启状况，它的阀座和阀瓣密封面之间就不再的接触，并具有非常可靠的切断动作，合得这种阀门非常适合作为介质的切断或调节及节流使用。低温截止阀一旦处于开启状态，它的阀座和阀瓣密封面之间就不再有接触，因而它的密封面机械磨损较小，由于大部分截止阀的阀座和阀瓣比较容易修理或更换密封元件时无需把整个阀门从管线上拆下来，这对于阀门和管线焊接成一体的场合是很适用的。介质通过此类阀门时的流动方向发生了变化，因此截止阀的流动阻力较高于其它阀门。



目  录
    绪论    1
1 课题的来源与研究的目的和意义    3
1.1 本文研究的主要内容和要求    3
1.2 低温截止阀的结构和工作原理    4
        1.3 低温截止阀的优缺点    4
    2 低温截止阀的总体方案的设计和布局    7
2.1 低温截止阀的总体方案图    9
        2.2 低温阀门零部件材料选择    10
    2.2.1阀体、阀盖、阀座、启闭件等的材料选择    11
    2.2.2 阀杆材料选择    12
    2.2.3 紧固件材料选择    14
    2.2.4 垫片材抖选择    15
    3 低温截止阀密封设计及计算    15
3.1 密封元件的选型分析    16
3.1.1 上密封装置的设计    17
3.1.2 阀杆填料处密封    17
        3.2 填料密封主密封压力的计算    18
3.3 填料装置的计算    19
3.3.1 填料箱孔的主要尺寸参数    19
3.3.2 填料装置主要零件的强度校验    20
        3.4 填料与阀杆摩擦力的计算    20
        3.5 低温截止阀手轮的选取    21
    3.6 滚珠丝杆的选取及强度校核    22
    4 低温截止阀的检验    22
    5 结论    23
参考文献    24
致  谢    25
