工字轮自动校正机设计(含CAD零件装配图,SolidWorks,IGS,STEP三维图)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

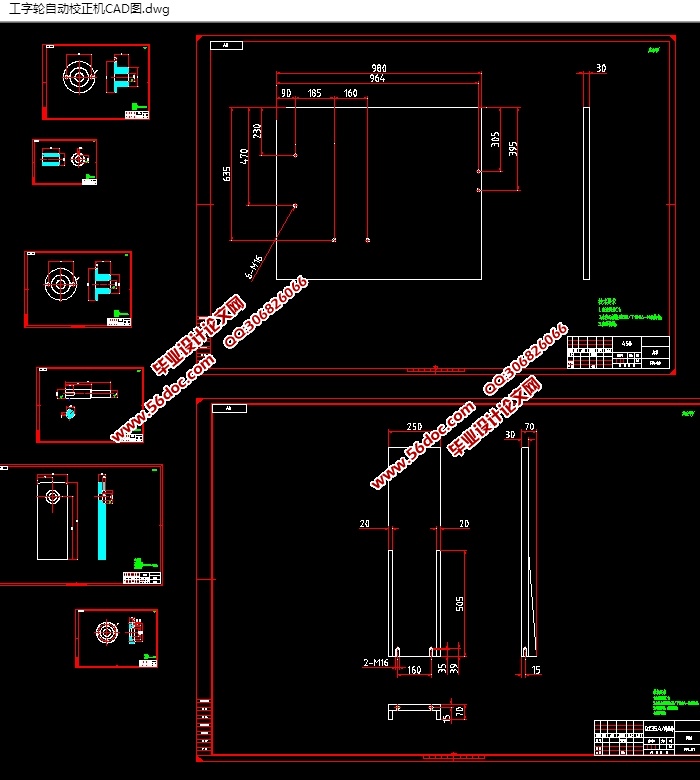

工字轮自动校正机设计(含CAD零件装配图,SolidWorks,IGS,STEP三维图)(论文说明书15900字,CAD图纸9张,SolidWorks三维图,IGS,STEP通用三维格式)
本课题来源于当今社会机械工业加工检验设备的创新和更新换代基础之上,通过设计出工字轮自动校正机,从而来满足当今社会工字轮加工检验设备不足的缺陷。
国内工字轮自动校正机设备的研发及制造要与全球号召的高效经济、检验质量好,效率高等主题保持一致。近期对机械行业中工字轮自动校正机的使用情况进行了调查,发现在机械行业中,工字轮的使用非常普遍。自然而然在机械设备中它们的安装也非常频繁。传动的工字轮在没有自动校正设备而需要人工校正的情况下,校正效率低下,劳动强度大,所以设计一个专用的工字轮自动校正机势在必行。
本文运用大学所学的知识,提出了工字轮自动校正机的结构组成、工作原理以及主要零部件的设计中所必须的理论计算和相关强度校验,构建了工字轮自动校正机总的指导思想,从而得出了该工字轮自动校正机的优点是高效,经济,并且校正质量高,运行平稳的结论。

2  工字轮自动校正机总体结构的设计
2.1 工字轮自动校正机的总体方案图

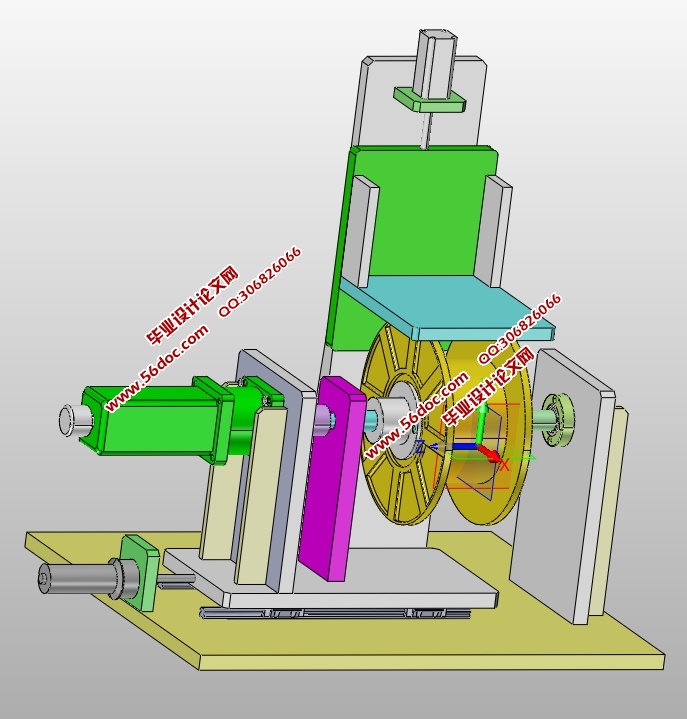

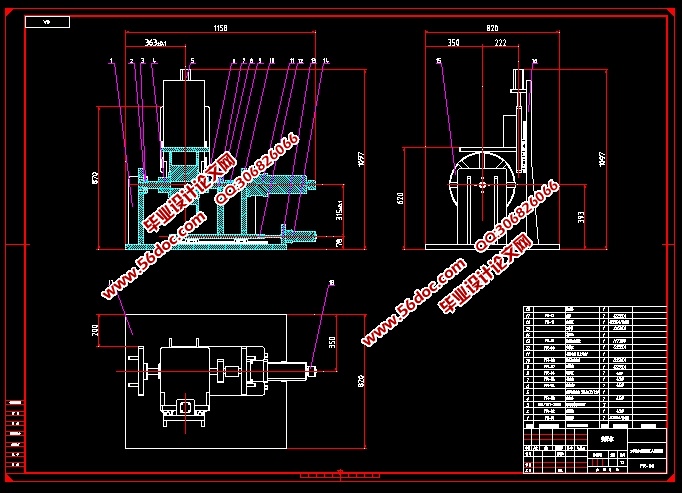

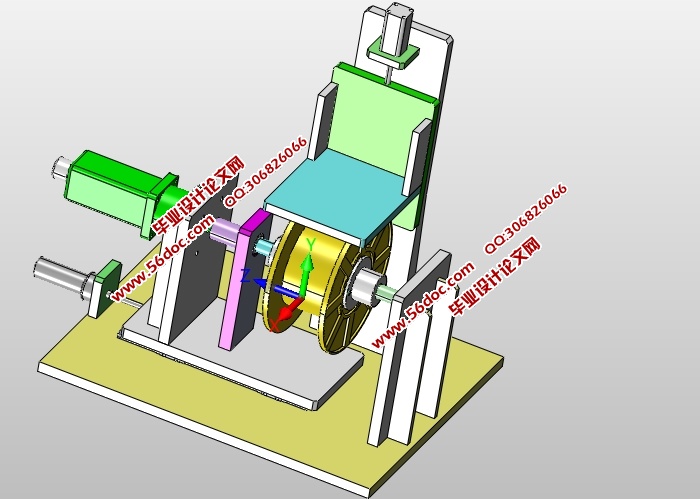

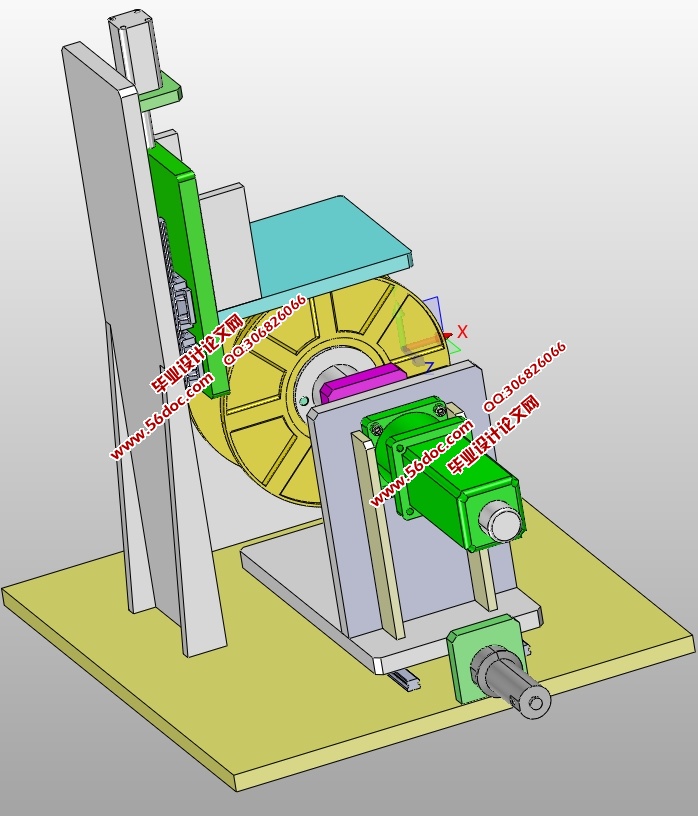

本次设计的工字轮自动校正机采取的方案是:在校正机上面装有两组校正装置,一组横向水平布置,一组纵向竖直布置。伺服电机配备编码器,带动工字轮(工字轮已经安装在预定的工装夹具上面)旋转,编码器感应伺服电机的转速和工字轮由于倾斜而带来的扭力的变化,通过这些信号,从而反馈信号给中控PLC系统,PLC系通根据编码器反馈的信号来控制水平的或者竖直的矫正机构动作。当工字轮在转动过程中左右倾斜时,水平的矫正机构(由液压缸驱动)开始动作,通过作用力于工字轮上面,从而达到自动校正的目的,当工字轮在转动过程中上下倾斜时,水平的校正机构(由气压缸驱动)开始动作,通过作用力于工字轮上面,结构原理是一样的。其具体方案布局图如下:

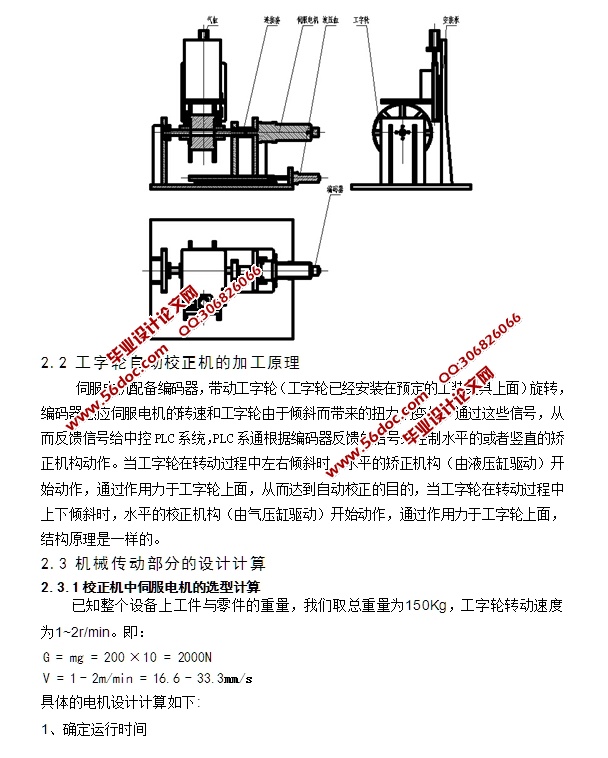

2.2 工字轮自动校正机的加工原理
     伺服电机配备编码器,带动工字轮(工字轮已经安装在预定的工装夹具上面)旋转,编码器感应伺服电机的转速和工字轮由于倾斜而带来的扭力的变化,通过这些信号,从而反馈信号给中控PLC系统,PLC系通根据编码器反馈的信号来控制水平的或者竖直的矫正机构动作。当工字轮在转动过程中左右倾斜时,水平的矫正机构(由液压缸驱动)开始动作,通过作用力于工字轮上面,从而达到自动校正的目的,当工字轮在转动过程中上下倾斜时,水平的校正机构(由气压缸驱动)开始动作,通过作用力于工字轮上面,结构原理是一样的。
2.3 机械传动部分的设计计算
2.3.1校正机中伺服电机的选型计算
    已知整个设备上工件与零件的重量,我们取总重量为150Kg,工字轮转动速度为1~2r/min。
