太极四环八卦密码锁3D模型设计(含CAD零件装配图,SolidWorks,STEP三维)(开题报告,论文说明书8200字,CAD图纸6张,SolidWorks三维图,STEP通用三维格式)
摘 要

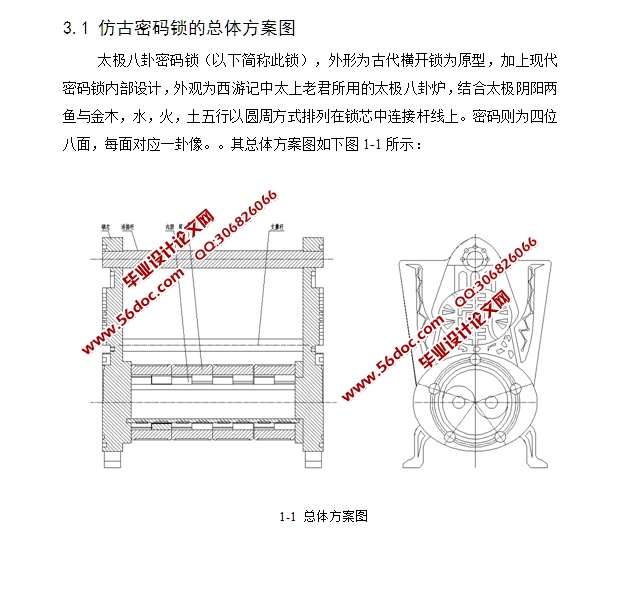

    太极八卦密码锁,外形为古代横开锁为原型,加上现代密码锁内部设计,外观为西游记中太上老君所用的太极八卦炉,结合太极阴阳两鱼与金木,水,火,土五行以圆周方式排列在锁芯中连接杆线上。密码则为四位八面,每面对应一卦像。
    国内仿古密码锁的研发及制造要与全球号召的传统多变、韵味悠久等主题保持一致,仿古密码锁的研发与人类社会的进步和科学技术的水平密切相关。
    本次设计是一种仿古密码锁的结构设计与3D模型打印,通过对传统的仿古密码锁结构进行优化,使得此种类型的仿古密码锁的使用范围更广泛,更加灵活,并且对今后的选型设计工作有一定的参考价值。
关键词:仿古密码锁;机械工业;改进;参考价值

本课题研究的内容
    本设计主要针对一种仿古密码锁的结构进行设计,先规划出仿古密码锁的整体方案,然后从这个方案入手,具体细化出具体内部结构,其具体内部结构主要包括以下几个方面:
    1、该仿古密码锁的方案设计,通过查找相关资料和文献,确定仿古密码锁的总体方案以及组成结构。
    2、对确定好的方案进行结构在细化,包括该装置中零件所使用的材料的确定以及结构的确定。

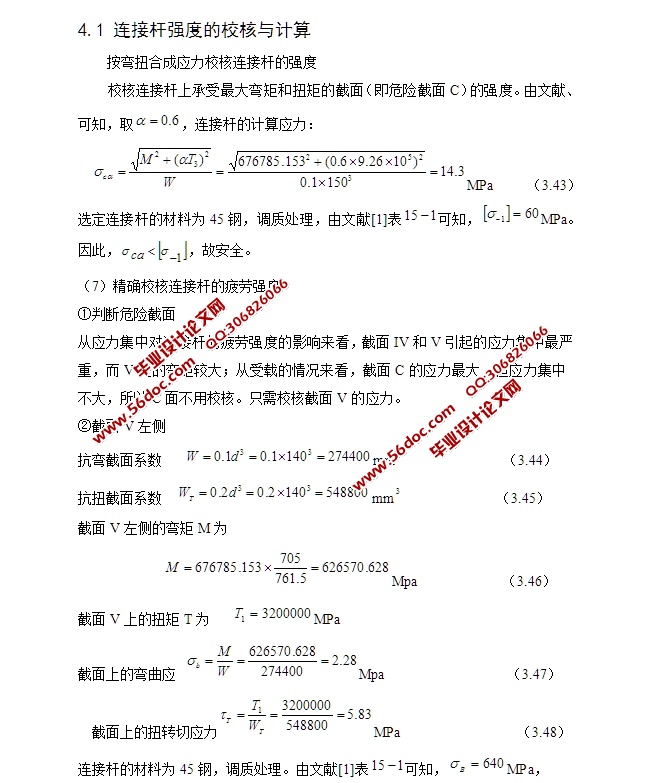

    3、仿古密码锁的方案的分析和确定。

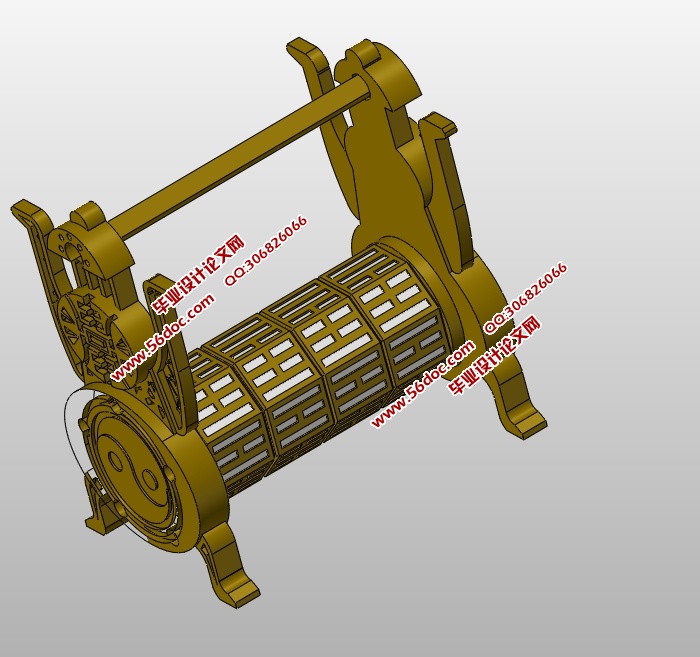

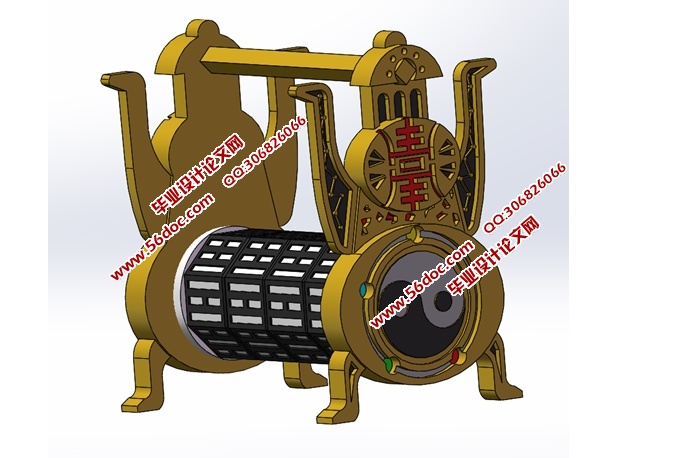

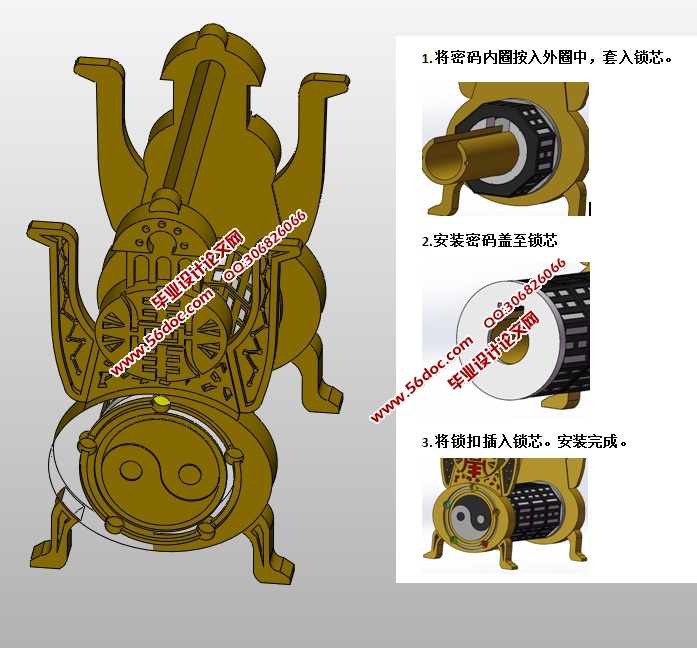

    4、运用三维绘图软件绘制仿古密码锁的三维图纸。

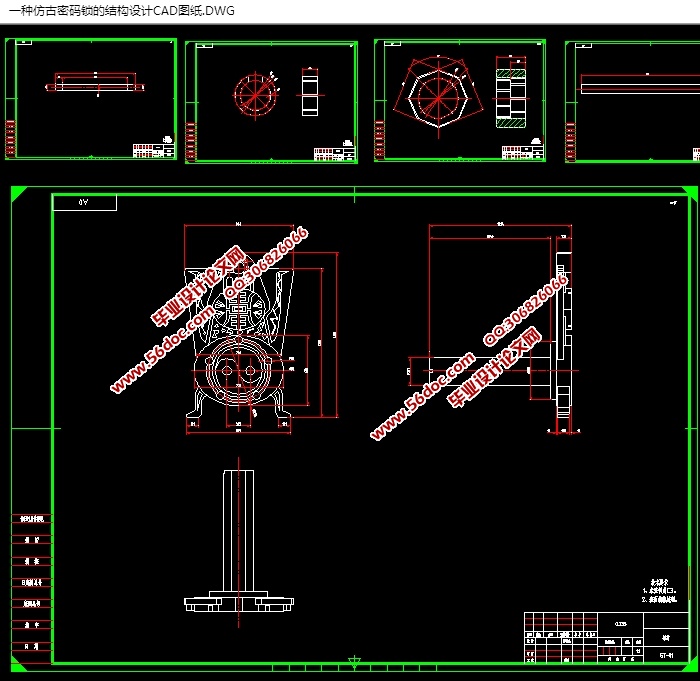

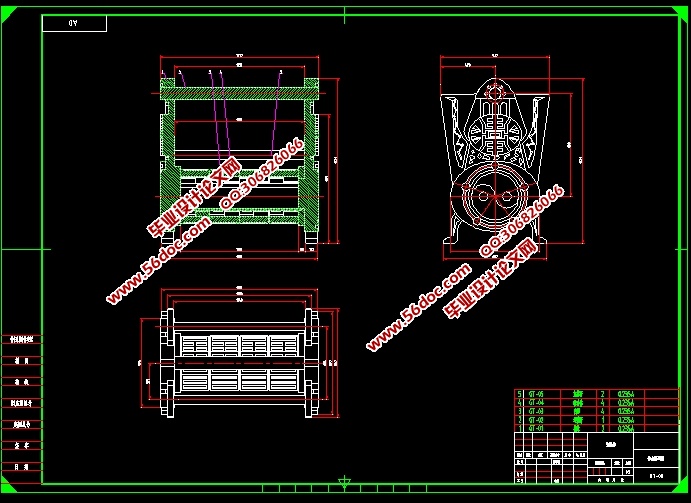

    5、运用AUTOCAD软件绘制出仿古密码锁的二维零件图纸。
    6、编写和整理设计说明书。
