摘  要
2J550×3000双轴搅拌机为螺旋式搅拌机，它的搅拌部件是两根形状对称的同步螺旋转子，两根螺旋轴在旋转时速度同步、方向相反。双轴搅拌机由电机驱动，可用减速机控制转子转动速度，达到最佳的搅拌效果。
双轴搅拌机的主要部件包括，机械外壳、两根螺旋转轴、电机驱动装置、联动装置、配管和盖板等，双轴搅拌机的螺旋轴是最重要的工作部分，两根螺旋轴的旋转方向相反，都具有轴承座、轴承套、轴承盖、叶片和联动装置。搅拌机构包括彼此平行的第一和第二搅拌轴、搅拌叶片和卧式搅拌桶，所述搅拌叶片从第一和第二搅拌轴向四周伸出，并在轴向依次等距排列而在圆周方向依顺时针或逆时针彼此相差一固定角度，使在第一和第二搅拌轴上的搅拌叶片分别形成旋向相反的螺旋状排列；所述第一和第二搅拌轴彼此同步转动并且其叶片交错通过由该第一和第二搅拌轴轴线所确定的平面；在所述搅拌桶一端的顶部设有进料口，而在所述搅拌桶另一端的底部设有出料。采用这种结构，搅拌机的搅拌叶片在搅拌干粉砂浆的同时将干粉砂浆从进料口排向进料口，从而实现生产的连续，有效的提高了生产效率。
关键词：双轴搅拌机  螺旋轴  搅拌叶片  生产效率

Abstract
Biaxial mixer spiral mixer to its mixing two symmetrical parts are synchronized helical rotor, two screw shaft rotation speed synchronization, in the opposite direction. Biaxial mixer driven by a motor, can control the rotor rotation speed reducer, to achieve the best mixing results.
The main components include biaxial mixer, mechanical enclosure, two screw shaft, motor drive, interlocks, piping, and flat tops, dual-axis mixer spiral axis is the most important part, the two helical axis of rotation in the opposite direction , have a bearing, bearing units, bearing caps, leaves and interlocks. Mixing with each other parallel institutions, including the first and second stirring shaft, stirring blades and horizontal mixing barrel, above mixing blade from the first and second axial four weeks out of mixing and axial offset in turn arranged in circle clockwise or counterclockwise direction according to a fixed point of difference with each other, so that in the first and second axis of the mixing blades were stirring the formation of the spiral spin arrangement to the contrary; the first and second mixing shafts rotate simultaneously with each other and their leaves staggered through the mixing of the first and second axes defined plane; in above the top end of the mixing bucket with feed, while the other end of the said mixing drum with the material at the bottom. Using this structure, the mixing blade mixer mixing dry powder in the mortar, while the dry mortar from the inlet to the inlet arrangement in order to achieve continuous production, effectively improve the production efficiency.
Keywords: biaxial mixer efficiency helical mixing blade shaft

实现预加水成球技术的关键设备是双轴搅拌机。其作用是将管式螺旋喂料机喂入的生料首先受水、浸润、渗透后，进行混合、搅拌而成为含水率均匀、粒径为1-2mm的子球，供成球机成球用。
本课题来源于生产实践。
设计该双轴搅拌机有以下几项技术要求：
1.必须结合生产实践；
2.生产能力 为Q = 30 t/h；
3.进出料口的距离为3000 mm；
4.叶片回转直径为550mm；
5.结构紧凑，工作连续稳定；
6.节能、高效、环保。

2J550型预加水双轴搅拌机改变了以往所成料球粒径大，料球耐压强度和孔隙率质量低的缺陷，并且机槽采用ω型，能防止搅拌死角，这样在维修时可以便于将损坏的轴吊起，省去拆叶片麻烦，检修空间增大，工作量减小，还可缩小两端轴孔直径，便于密封防漏。本课题新颖实用，在技术上有较大改进，具有较强的竞争力，并且有很大的市场前景。

作原理

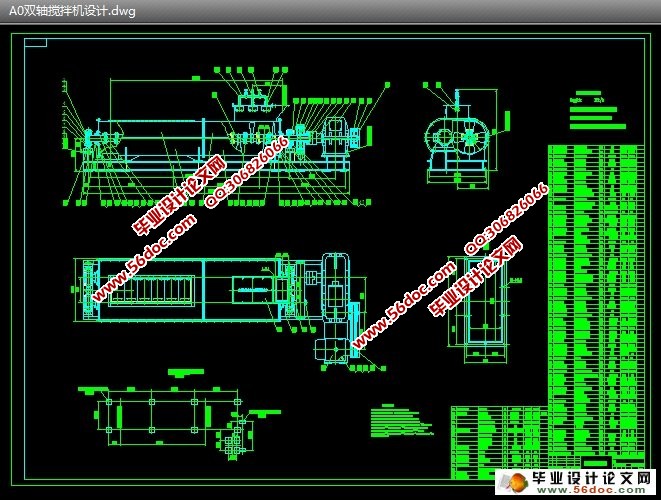

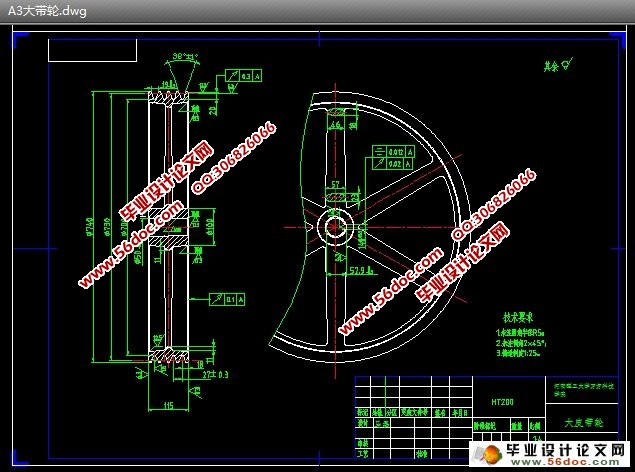

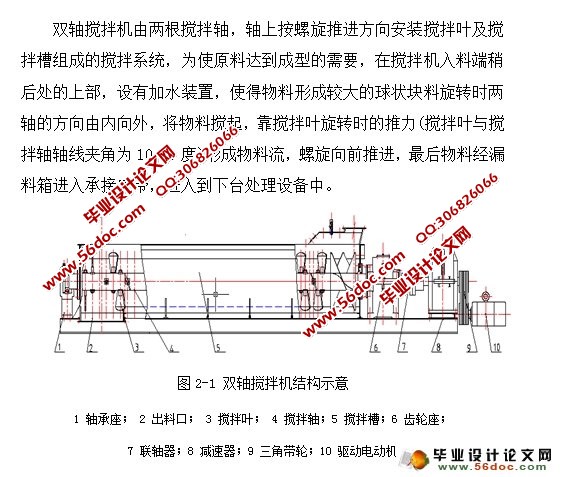

双轴搅拌机由两根搅拌轴，轴上按螺旋推进方向安装搅拌叶及搅拌槽组成的搅拌系统，为使原料达到成型的需要，在搅拌机入料端稍后处的上部，设有加水装置，使得物料形成较大的球状块料旋转时两轴的方向由内向外，将物料搅起，靠搅拌叶旋转时的推力(搅拌叶与搅拌轴轴线夹角为10-20度)形成物料流，螺旋向前推进，最后物料经漏料箱进入承接皮带，进入到下台处理设备中。
