LD10t-16.5m电动单梁桥式起重机的设计

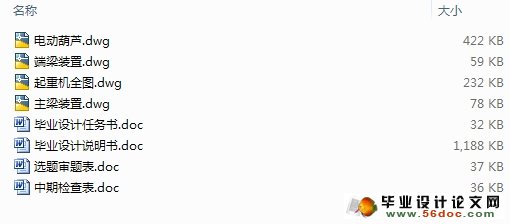

LD10t-16.5m电动单梁桥式起重机的设计(选题审题表,任务书,中期检查表,论文说明书10300字,CAD图纸4张)
摘 要
电动单梁桥式起重机是一种有轨运行的轻小型起重机，它适用起重量为5-20t，适用跨度为4.5—22.5mm，工作环境在≥-35°C与≤+35°C范围内，常用于机械制造、装配、仓库等场所。
它的主梁结构采用钢板压延成型的U型槽钢，再与工字钢组焊成箱形实腹板梁，横梁也是用钢板压延成型的U型槽钢。在主横梁之间采用螺栓（45号钢制）连接而成的。起升级构与小车运行机构是采用CD形式的电动葫芦。运行机构采用分别驱动形式，驱、制动靠锥形制动电机来完成。本设计起重机的操纵形式是安装在桥架上的司机室操作，适用于运行速度较高的场合。整台起重机有软电缆供电。

关键词      工字钢主梁      CD型电动葫芦        司机室操作

ABSTRACT
Electric single-girder overhead traveling crane is a light rail running on the small crane, since it applies to weight5-20t, the application of span for 4.5-22.5mm, the working environment in ≥ -35 ° C and ≤ +35 ° C range, the regular For machinery manufacturing,
assembly, storage, etc.. Its use of steel plate girder structure calendering the U-channel, Group with the I-beam is welded into a web box beams, steel beams calendering is also used for U-channel. In the main horizontalBeam between the use of bolts (45 steel) connected together. Conformation with the car starting to run the upgrade is the use of CD Forms of electric hoist. Run organizations to adopt the form of the respective drive, drive, brake by brake motor to complete the cone. Designed to manipulate the form of a crane installed in the driver's cab on the bridge operation, applicable to high speed Occasions.

Key Words     I-beam girder    CD-type electric hoist    Cab operation

桥式起重机是生产车间、料场、电站厂房和仓库中为实现生产过程机械化与自动化，减轻体力劳动，提高生产效率的重要物品搬运设备。桥式电动单梁起重机安装在厂房高出两侧的吊车梁上，整机可以沿铺设在吊车梁上的（在车间上方）轨道纵向运行。而起重小车有可以沿小车轨道（铺设在起重机的桥架上）横向运行，吊钩则做升降运动。因此它的作业范围，是其能够行驶地段的长方体空间，正好与一般车间的形式相适应。普通桥式起重机，按主梁数目可以分为单梁和双梁，按驱动形式可以分为电动和手动。
电动单梁桥式起重机是一种有轨运行的轻小型起重机，它适用起重量为5-20t，适用跨度为4.5—22.5mm，工作环境在≥-35°C与≤+35°C范围内，常用于机械制造、装配、仓库等场所。
电动单梁起重机的桥架是有一根主梁和两根端梁构成。它支撑着整个起重机的自重和起升载荷，同时又是起重机大车的车体，在其两侧的走台上，安装有大车运行机构和电气设备，主梁是一工字钢，因受载大，在工字钢上又加了垂直和水平的辅助桁架。使主梁的强度和刚度得到了加强。端梁通常是有一对置的槽钢组成，行走车轮安装在端梁之中。起升级构为一电动葫芦，挂在可以沿工字钢下翼缘行走的小车架上。
起重机的大车运行机构，一般采用集中驱动，当起重机的跨度大于16.5m时采用分别驱动。大车运行采用电力驱动（用于驱动大车行走），故起重量和运行速度比手动电动葫芦大，用途较为广泛。
起重机的操作形式有两种：一种是按扭盒操纵，适用于运行速度小，行程不是太长、地面无障碍的场合；另一种是采用安装在桥架上的驾驶室操作，适用于运行速度较高的场合。驾驶室用来操纵起重机和安装各机构的控制设备。整台起重机采用软电缆供电。
电动单梁起重机的特点是自重小，对厂房的负荷小，整体高度小，耗电少，结构简单，安装和维修方便，价格低廉，因此获得广泛的应用。


目  录
绪 论    2
第一章 主梁计算    5
1.1主要技术参数    5

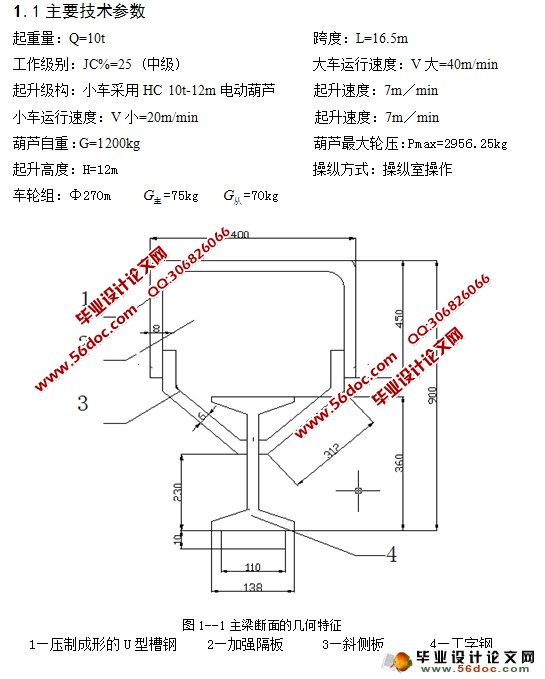

1.2主梁断面几何特性    5
1.3主梁刚度校核    7
1.4主梁稳定性计算    8
1.5主梁强度的计算    9
第二章 端梁的计算    12
2.1端梁轮距的确定.    12
2.2端梁中央断面几何特性    12
2.3起重机最大轮压    14
2.4最大歪斜侧向力    16
2.5端梁中央断面的合成应力    17
第三章 主、端梁连接的计算    19
3.1主、端梁连接形式与受力分析    19
3.2螺栓拉力的计算    19
第四章 电动葫芦起升机构的设计    23
4.1主要技术参数    23
4.2钢丝绳的选择    23
4.3滑轮、卷筒的计算    24
4.4根据静功率初选电动机    26
4.5电动葫芦减速器的选择    26
4.6电动葫芦制动器的选择    26
4.7电动葫芦联轴器的选择    27
第五章 小车运行机构的运算    29
5.1主要技术参数    29
5.2小车运行电动机的选择    29
5.3小车运行机构减速器的选择    30
5.4小车运行制动器的选择    31
第六章 大车运行机构的运算    34
6.1主要技术参数    34
6.2大车运行电动机的选择    34
6.3大车运行机构减速器的选择    36
6.4大车运行制动器的选择    36
结 论    39
致 谢    40
参看文献    41
