家用自动吸尘清洁器的设计(含CAD零件图装配图)
无需注册登录,支付后按照提示操作即可获取该资料.

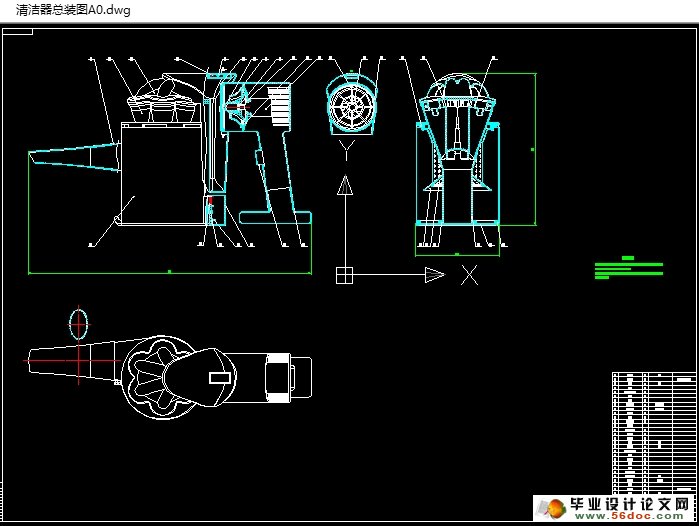

家用自动吸尘清洁器的设计(含CAD零件图装配图)(任务书,开题报告,外文翻译,论文说明书14600字,CAD图4张)
摘 要
随着社会的不断发展进步，清洁器从最初的高科技发展到了现在家家必备的小家电。同时，由于我们生活质量的提高，对产品的精神和审美上的需求也逐渐提升，所以现代社会越来越看重人性化设计，于是出现了以人为本和为生活而设计的思想。多方面考虑产品的适用人群、使用环境以及产品给人们精神上和心理上的感受，这已然成为了产品设计的核心问题。
本篇设计对集尘筒盖弹射开关、过滤网罩和螺旋进风口的部件做出了简单的设计，解释了它的结构难点与设计过程，其相关尺寸计算忽略。
关键词：多功能清洁器；旋风分离技术；结构设计；流体
The design of household automatic vacuum cleaner
Abstract
With the development of science and technology, cleaner is from the initial high-tech development to the small home appliance every necessary now. Because of our quality of life improved, people’s spirit of the product and the aesthetic demand is gradually increasing. Modern society is more and more emphasis on the humanized design, so the people-oriented and design ideas for life are becoming. Thinking products applicable people, using the environment, and giving people spiritual and psychological feelings, has become the core problem of product design.
The article ejection switch on the dust cover, filter cover and spiral air intake parts to make a brief design, described the structure of difficulty with the design process, the size calculation is omitted.
Key words：Multi-function vacuum cleaner; cyclone separation technology; structural design; fluid analysis
采用直流无刷电机。
其型号参数如下：
型号：57BL-0880N1-LSB
功率：80W
额定电压：24V(DC)
额定转速：8000 rpm
额定转矩：0.095 N•m
额定电流：6.2A
最大电流：12.4A
极对数：5
重量：0.8Kg
适配驱动器：BL-0804 V1.5
目 录
Abstract IV
1 绪 论 1
1.1 课题背景 1
1.2吸尘器的现状 2
1.3 智能吸尘器造型的风格 3
1.4 新型智能吸尘器的发展前景 4
1.5课题研究目的及意义 4
2 家用清洁器的改进优化概述 7
3 清洁器整体方案设计 8
3.1 清洁器的组成和分类 8
3.1.1清洁器的组成 8
3.2 清洁器的整体分析 8
3.2.1清洁器的性能参数标准 8
3.2.2清洁器的工作原理 8
3.3 清洁器电机选择 9
4 清洁器结构设计与计算 10

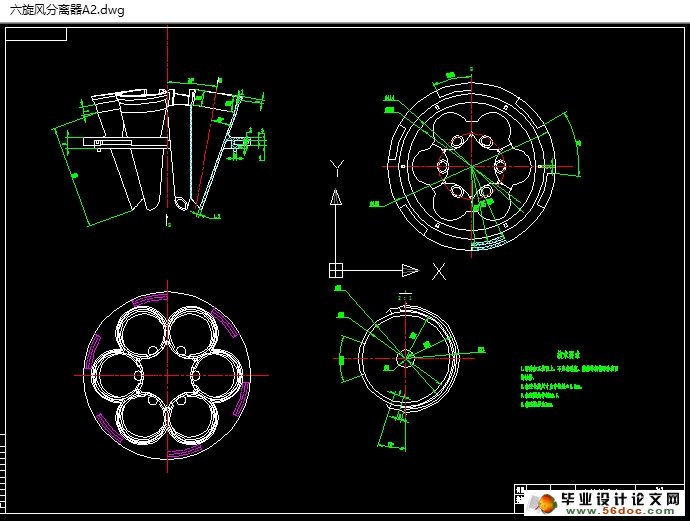

4.1 旋风分离器结构设计 10
4.1.1旋风分离原理 10
4.1.2旋风分离器的性能参数 11
4.1.3旋风分离器的结构尺寸定型 12
4.2 风叶轮设计 15
4.2.1风叶轮的结构选型 15
4.2.2风叶轮的理论设计 16
4.2.3风叶轮的设计参数确定 18
4.3 过滤网罩设计 20
4.4 螺旋进风口设计 23
4.5 小结 23
5 基于PLC的电机调速 24
5.1 直流电机五大优势 25
5.2 PWM调速模块设计 26
5.3 PWM控制的原理 28
5.4 S7-200PLC实现直流电动机的PWM调速 28
6 总 结 41
参考文献 42
致 谢 44
