立式加工中心床身结构设计(含CAD图,CAXA图)

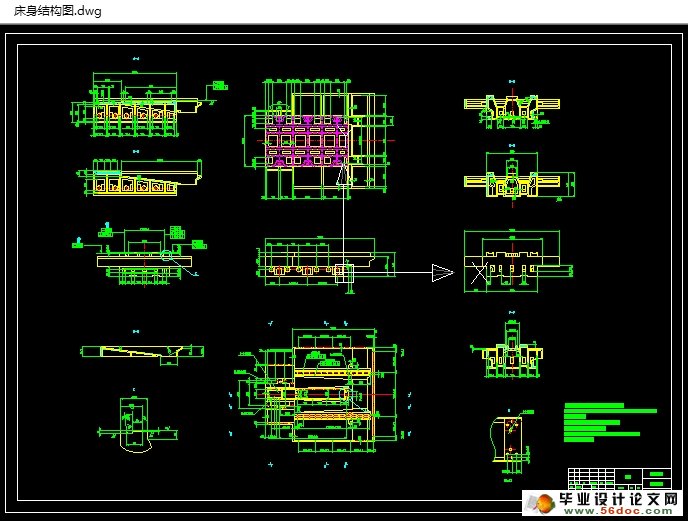

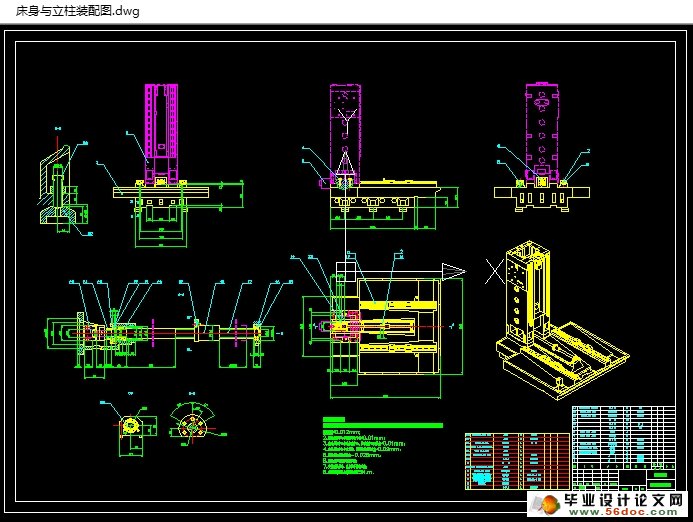

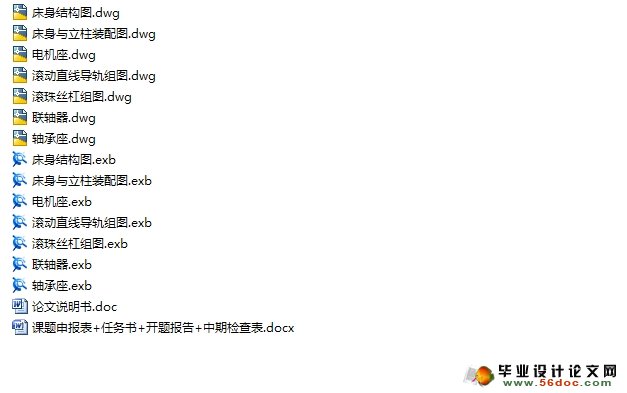

立式加工中心床身结构设计(含CAD图,CAXA图)(课题申报表,任务书,开题报告,中期检查表,论文说明书18400字,CAD图纸7张,CAXA图纸7张)
摘 要
床身是立式加工中心非常重要的基础支撑件，它起到了支撑立柱、滑座、工作台等重要零部件的作用，主要承受机床的静载荷以及在加工时产生的切削负载。床身的静动态性能直接影响机床的加工精度和稳定性,因此，床身结构的优化对于立式加工中心的发展具有十分重要的意义，本课题即结合沈阳机床厂VMC850B立式加工中心的性能特点与相关参数，对立式加工中心床身结构进行了科学系统的设计，具体内容如下：
（1）借鉴于同类型的床身结构，根据VMC850B的整机结构设计了床身上表面布局，通过查阅《实用机床设计手册》《机械设计手册》等参考书，科学的设计了床身的截面形状，包括壁厚的选定以及加强肋、方孔、圆孔的合理布置。同时对床身进行了受力分析并利用ANSYS软件对床身模型采取了静态力有限元分析。
（2）针对与床身相关的重要零部件，包括Y方向伺服进给系统的驱动电机、滚珠丝杠、直线导轨、轴承、联轴器，进行了分析与计算，并最终确立了型号与参数。
（3）提出了床身的精度要求，包含加工和装配过程中的几何精度。

关键词：立式加工中心；床身；结构设计；选型计算；有限元分析；精度设计

Abstract
  The bed is a very important basis for supporting parts in the vertical machining center, it plays a role that supporting the column, the slide, the workbench and some other important parts. The bed mainly withstands the static load of the machine tool and the cutting load in the processing. The static and dynamic performance of the bed directly affects the machining accuracy and stability. Therefore, the optimization of the bed structure has great significance for the development of the vertical machining centers. The subject, which is combined with the performance characteristics and parameters of the vertical machining center 850B of the Shenyang Machine Tool Factory, have designed the bed structure of the vertical machining center scientifically and systematically, the details are as follows:
(1)Learnt from the bed structure of the same type and designed the layout of the bed top surface under VMC850B’s whole structure, through accessing to <Practical Machine Design Manual> and <Mechanical Design Manual> and other reference books, scientifically designed the cross-sectional shape of the bed, including the selection of the wall thickness as well as the reasonable layout of the reinforcing rib, the square and circle holes. The subject also did the stress analysis for the bed and used the software called ANSYS to do the finite element analysis of the static force for the model of the bed.
(2)For the important parts of the bed, including the Y-direction servo feed drive motor, ball screws, linear guides ,bearings and couplings, did the analysis and the calculation, and eventually established the models and the parameters.
(3)Put forward the accuracy requirements of the bed, including the geometric precision of the machining and assembly process.

Keywords: the vertical machining ；center the bed ； structural design ；selection calculation  finite element analysis ； precision design

立式加工中心床身结构复杂，一般采用铸造。灰铸铁材料流动性好，体收缩和线收缩小，易于铸造，获得形状复杂的铸件。其可加工性好、制造成本低，易于大量生产，并具有良好的耐磨性和减振性，铸铁的内摩擦大，阻尼作用强，故动态刚性好，是传统的床身结构材料。
本设计中床身材料采用HT250，其属于较高强度的铸铁，耐磨性、耐热性均较好，铸造性能好，需进行人工时效处理，用于承受较大应力（弯曲应力<29.4MPa）,摩擦面间压强大于0.49MPa，或需表面淬火的铸件，以及要求保持气密性的铸件，如气缸、齿轮、机座、金属切削机床床身及床面。


目 录
1  机床设计现状    1
1.1 课题研究的背景和意义    1
1.2 国内外研究现状与发展趋势    2
1.3 本论文内容概要    4
2  床身结构设计    4
2.1 床身材料    4
2.2 床身时效处理    4
2.3 床身结构设计    5
2.3.1床身重要表面设计    5
2.3.2床身截面形状设计    5
2.4 床身热变形    10
2.5 床身结构确定方案    11
3  床身零部件的计算与选型    12
3.1 Y方向滚珠丝杠副的选择    12
3.1.1 初步计算丝杠导程    13
3.1.2 滚珠丝杠副当量载荷与当量转速计算    14
3.1.3计算预期额定动载荷     17
3.1.4 估算滚珠丝杠允许最大轴向变形     18
3.1.5估算滚珠丝杠副的底径    18
3.1.6 计算滚珠丝杠副预紧力     20
3.1.7 滚珠丝杠副剩余结构尺寸确定    20
3.2 伺服电机的选择    21
3.2.1电机的负载转矩计算    21
3.2.2 惯量匹配计算    22
3.2.3空载启动时最大加速力矩 计算：    24
3.2.4快速空载启动时所需最大启动力矩 计算    24
3.2.5 电动机连续匀速工作时的最大力矩     25
3.2.6 电动机输出端轴的直径计算    25
3.3 滚动轴承的选择    25
3.3.1 滚动轴承使用条件    26
3.3.2 初选止动球轴承型号    26
3.3.3 止推轴承组配方式    26
3.3.4 止推轴承的选用计算    27
3.3.5 圆柱滚子轴承的选型计算    29
结 论    31
致 谢    33
参考文献    34
