轻型轴类零件单Z轴桁架系统设计(含CAD零件装配图)

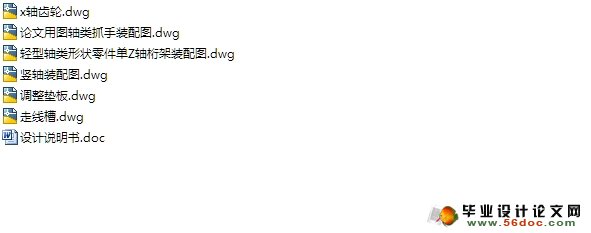

轻型轴类零件单Z轴桁架系统设计(含CAD零件装配图)(设计说明书12000字,CAD图纸6张)
摘要
    机械手可以代替人从事单调、重复或繁重的体力劳动，实现生产的机械化和自动化，代替人在有害环境下的手工操作，改善劳动条件，保证人身安全，因而广泛应用于机械制造、冶金、电子、轻工和原子能等部门。基于机械设计及相关理论的研究,设计了桁架机械手轴类上下料装置,正确的计算出了电机的参数，实现了电动机型号的合理选择，同时对桁架轴类上下料系统的结构进行了设计，采用的过进口的雄克机械手夹持单元,实现轴类零件的抓取。实现了桁架机械手在轴类的零件的抓取的通用化。

关键词：桁架式机械手;电机参数的选择;轴类零件

Abstract
robots can replace people in dull, repetitive or heavy manual work, realizes the mechanization and automation of the production, instead of manual operation in a hazardous environment, improve labor condition, ensure the personal safety, thus is widely used in machinery, metallurgy, electronics, light industry and atomic energy etc. Research, based on the theory of the mechanical design and related design of truss manipulator axial loading device, the right to calculate the parameters of the motor, has realized the motor model of rational choice, at the same time on the truss axial loading system design, the structure of the imported male g manipulator clamping unit, realize axial parts of grab.
Keyword: Truss type manipulator;  The selection of motor parameters;  Axial parts




目  录
第一章  轻型轴类形状零件单Z轴桁架系统研究背景概述    1
1.1桁架机床上下料系统简介    1
1.2机床加工生产线系统分类    2
1.3机床加工生产线系统应用及特点    4
1.4轻型轴类形状零件单Z轴桁架系统研究背景    5
1.5本文的主要的内容    6
第二章 轻型轴类形状零件单Z轴桁架系统的传动系统设计    7
2.1轻型轴类形状零件单Z轴桁架系统的设计关键技术参数要求    7

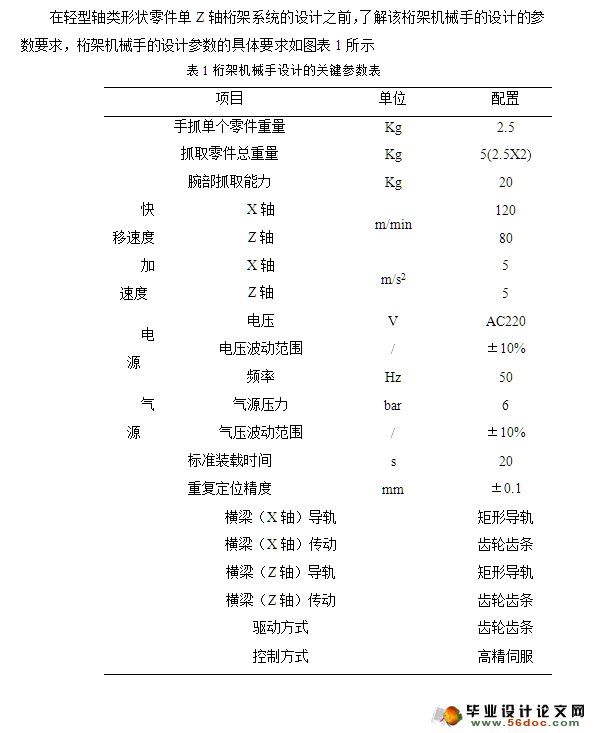

表2.1桁架机械手设计的关键参数表    7
2.2轻型轴类形状零件单Z轴桁架系统的传动方案设计    7
图2.1桁架机械手运动方案示意图    8
2.3桁架上下料系统的驱动电机选择    9
2.3轻型轴类形状零件单Z轴桁架系统的电机的选择    13

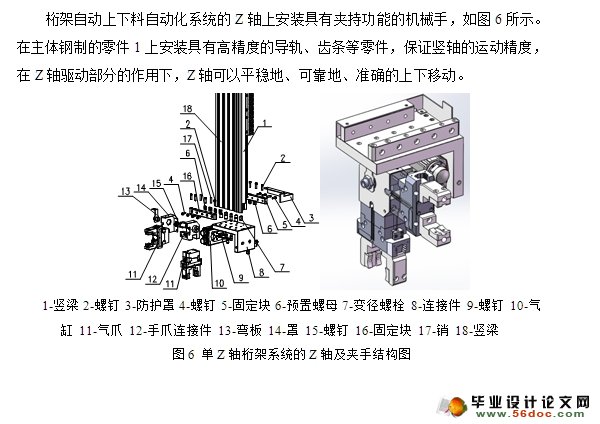

第三章 轻型轴类零件单Z轴桁架系统的夹手及驱动结构设计    15

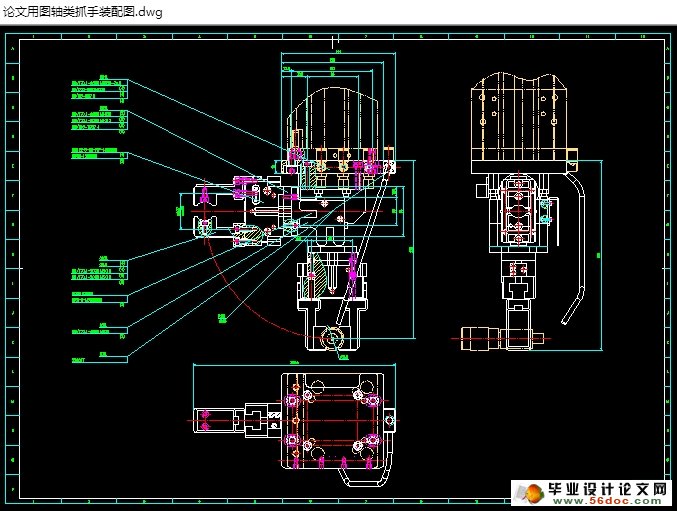

3.1轻型轴类零件夹手部分结构设计结构    15
3.2轻型轴类零件桁架上下料驱动部分结构设计    16
3.3轻型轴类零件桁架上下料润滑结构设计    17

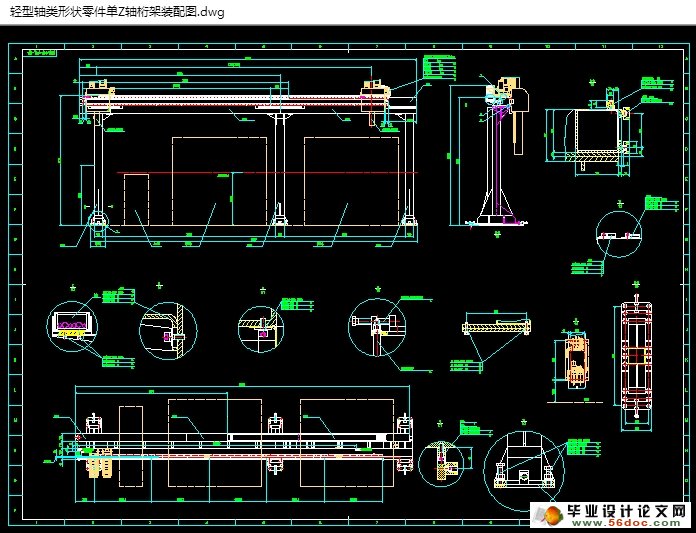

第四章 轻型轴类零件单Z轴桁架系统的桁架主体部分结构设计    19
4.1立柱调整结构    19
4.2横梁调整结构    20
4.3横梁安装结构    21
第五章 基于solidworks软件进行桁架系统的建模及装配    22
5.1 solidworks软件建模与装配概述    22
5.2 基于SolidWorks软件进行立柱建模设计    23
5.3运用SolidWorks软件进行零件装配    26
结  论    29
参考文献    30
致  谢    31
附  录    32
