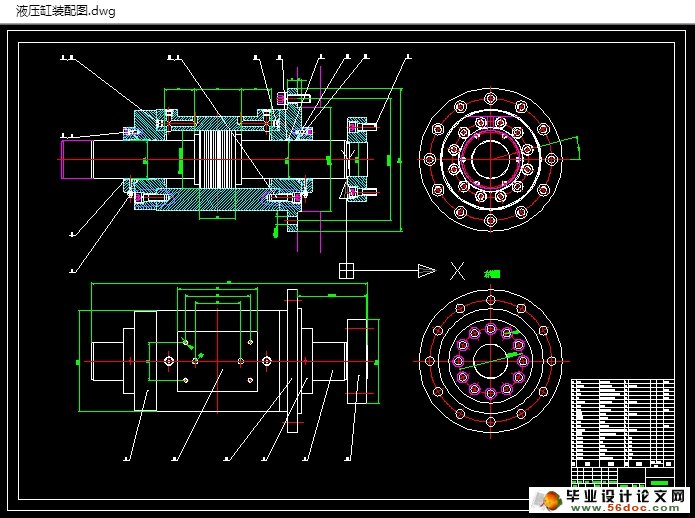

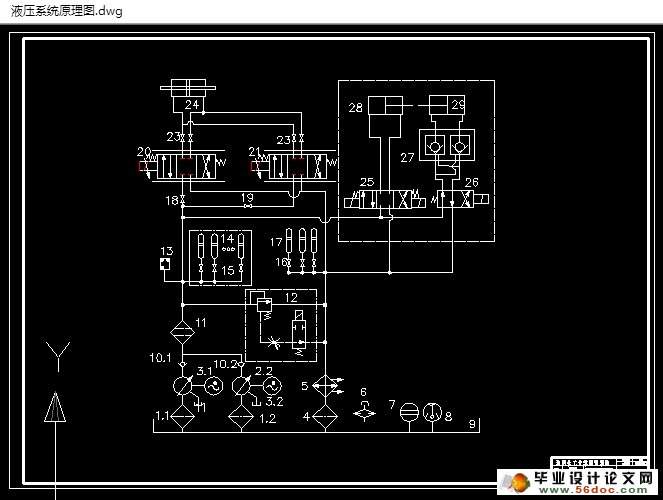

动静态液压试验台液压系统设计(含CAD图)(任务书,设计说明书17000字,CAD图纸2张,答辩PPT)
摘要
阻尼器是一种能够吸收、衰减冲击与振动的控制装置,随着设计和制造技术的不断提高,其应用越来越广泛.鉴于阻尼器如此广泛的使用,且其对系统的安全性起着至关重要的作用,必须确保阻尼器具备合格的性能指标和制造质量。因此,研制阻尼器振动试验台对测试阻尼器性能,保证产品质量具有重要意义。
本文调研了阻尼器振动试验台的发展现状,在分析了各类振动试验台性能特点的基础上,提出使用液压振动试验台检测阻尼器的方法,并针对国内外液压振动试验台研究中存在的不足,研究开发了一套具备高精度、大载荷、宽频响等特点的百吨级液压振动试验台系统,并完成了系统具体设计。
对液压振动试验台的系统原理进行阐述,根据试验台的技术指标,对试验台 液压系统主要元件和试验台机架进行设计,并针对试验台设计中的技术难点进行 分析。

关键词:阻尼器;液压试验台;性能检测;伺服控制

Abstract
Damper as an absorption and attenuation of shock and vibration control device, as the design and manufacturing technology The continuous improvement of operation, its application is more and more widely. In view of the damper is so widely used, and the system Security plays an important role, must ensure that the damping apparatus for manufacturing quality and qualified performance indicators. Therefore, the development to test the tester damper vibration damper performance, ensure the quality of products is of great significance. In this paper, the research of vibration damper test bench development present situation, the analysis of the various characteristics of vibration table Based on the analysis of using hydraulic method to detect damper vibration test rig, and in view of the hydraulic vibration test at home and abroad Test platform of the insufficiency in research, the research developed a high precision, large load, bandwidth, etc The tonnage hydraulic vibration test system, and completed the system design. On the system principle of hydraulic vibration test bench, according to the technical index of the test bench, main components and hydraulic system on test bench test bed frame design, and in view of the technical difficulties in the design of test bed are analyzed. Based on the above research results, the tonnage hydraulic vibration damper test rig is developed, and in jiangsu electric power Run the installation for co., LTD The damper test showed that this paper developed test rig, Load control accurate, reliable test data, fully meet the needs of enterprises on the damper performance test.
Key words: damper; Hydraulic test bench; Performance testing; Servo control

液压阻尼器在静态时 ,不会对正常的膨胀进行阻止 , 当遇到超出限定速度的突然运动时 ,震动吸收器立刻锁住 ,形成刚性连结件。所以其性能包括静态和动 态特性 ,相应地 ,试验台也需要完成这两种功能。 其中: 动态试验包括正弦波振动试验、半正弦波冲击试验等。 静态试验包括低速阻力试验、锁死试验和释放试 验等。试验台的主要性能指标如下: 冲击振动方向 为水平双向;最大静态负载为± 1 100 kN; 最大动态 负载是当 2 Hz时为± 1 000 kN, 15 Hz时为± 700 kN; 振幅为f = 1 Hz, X 0= 100 m m; f = 15 Hz, X 0 = 6 mm; 工作频率范围为 0. 01~ 33 Hz; 试验台的静态精度小于 1% 。
试验台的组成包括冲击试验台架、液压动力源、电气控制系统和计算机测控制系统等。
