双单叉结构液压升降机设计(含CAD图,UG三维图)(含CAD图,UG三维图)(设计说明书7900字,CAD图纸5张,UG三维图)
升降机的工艺参数
本设计升降机为全液压系统,相关工艺参数为:
额定载荷:2000kg(夹持式手部)
升降高度:1-3米
平台尺寸:2*2米
3.执行元件速度和载荷
3.1执行元件类型、数量和安装位置
数量:该升降平台为双单叉结构,故其采用的液压缸数量为2个完全相同的液压缸,其运动完全是同步的,但其精度要求不是很高。
安装位置:液压缸的安装方式为耳环型,尾部单耳环,气缸体可以在垂直面内摆动,安装的位置为图 所示的前后两固定支架之间的横梁
之上,横梁和支架组成为一体,通过横梁活塞的推力逐次向外传递,使升降机升降。

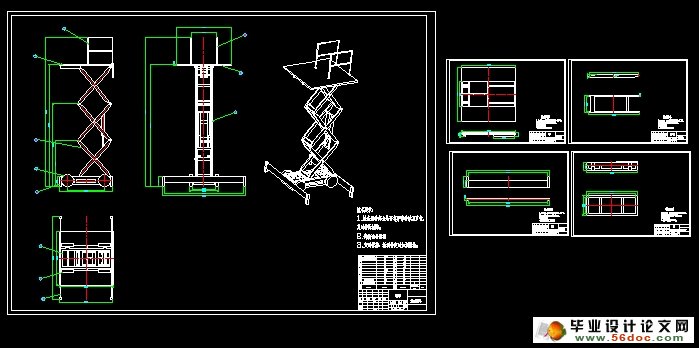

双单叉结构液压升降机设计(含CAD图,UG三维图)

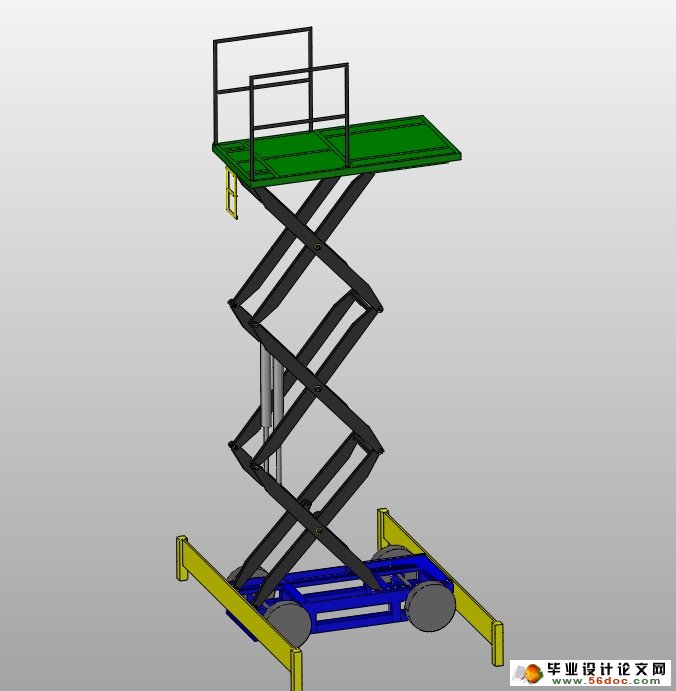

双单叉结构液压升降机设计(含CAD图,UG三维图)
