资料介绍:

直线铣床总体布局与进给传动系统设计(含CAD零件图装配图)(论文说明书10000字,CAD图纸9张)
本课题选用的是滚珠丝杠螺母副。因为滚珠丝杠螺母副是一种低摩擦、高精度、高效率的机构,在数控机床上得到广泛应。它的传动特点是在具有螺旋槽的丝杠螺母之间装有滚珠作为中间传动元件。当丝杠和螺母相对运动时,滚珠沿丝杠螺旋槽滚道滚动,因此丝杠和螺母之间基本上为滚动摩擦。并且滚珠丝杠螺母副的动(静)摩擦系数相差极小,配以滚动导轨,起动力矩很小,运动灵敏,低速时不会出现爬行。滚珠丝杠螺母机构是回转运动与直线运动相互动的传动装。它具有以下优点:
(1)摩擦损失小、传动效率高传动效率可达92%--96%,是普通丝杠传动的3~4倍,而驱动转矩仅为滑动丝杠螺母机构的25%。
(2)运动平稳,摩擦力小、灵敏度高、低速时无爬行由于主要存在的是滚动摩擦,不仅动、静摩擦因数都很小,且其差值小,因而启动转矩小,动作灵敏。
(3)轴向刚度高、反向定位精度高由于可以完全消除丝杠与螺母之间的间隙并可实现滚珠的预紧,因而轴向刚度高,反向时无空行程,定位精度高。
4)滚珠丝杠螺母副主要零件均经过热处理,其滚面的硬度值可达602HRC,因而耐磨性好,寿命长,精度稳定性好。
(5)磨损小、寿命长、维护简单使用寿命是普通滑动丝杠的4~10倍。
(6)传动具有可逆性、不能自锁由于摩擦因数小、不能自锁,因面使该机构的传动具有可逆性,可以把旋转运动转化为直线运动,还可以把直线运动转化为旋转运动。由于不能自锁,在作垂直运动时应附加装或防止逆转的装置防止工作台因自重而下降。因为滚珠丝杠螺母副与普通丝杠螺母副相比有这么多的优点,因此,本题目选用滚珠丝杠螺母副。

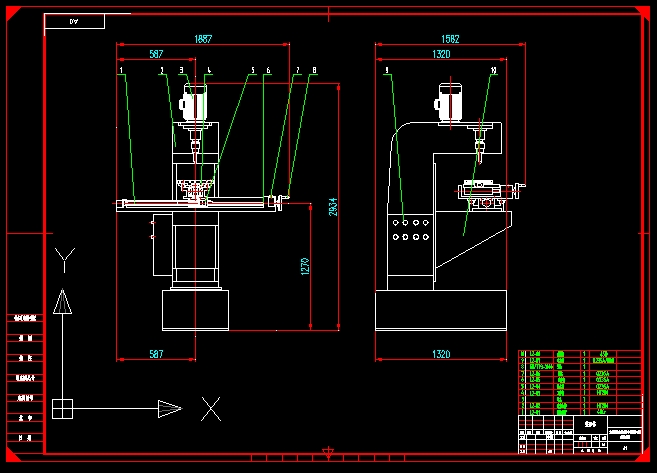

直线铣床总体布局与进给传动系统设计(含CAD零件图装配图)

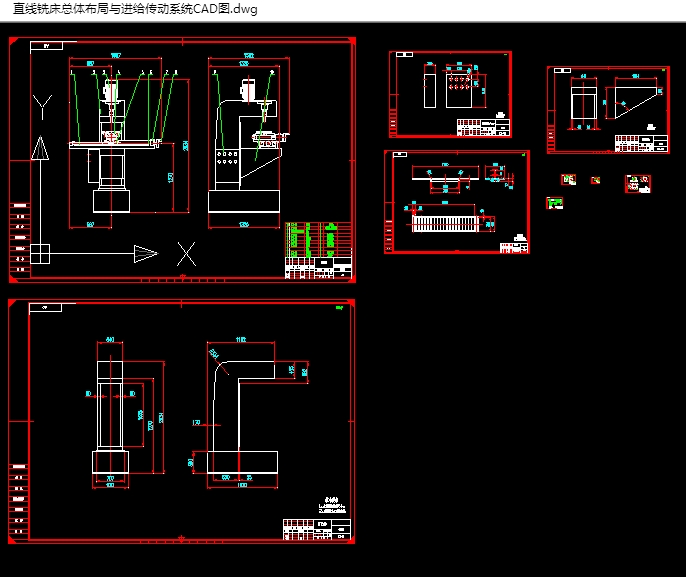

直线铣床总体布局与进给传动系统设计(含CAD零件图装配图)


目  录
摘要    I
Abstract    II
1 绪  论    1
   1.1 课题的来源及研究目的和意义    1
   1.2 直线铣床的现状及趋势    3
   1.3 直线铣床进给传动系统的方案分析    4
       1.3.1 机械结构分析    6
       1.3.2 机械结构总体方案和布局    9
2 机械结构的设计    12
   2.1滚珠丝杠的设计    14
   2.2滚珠丝杠副传动法面截形,循环方式等的确定    16
   2.3滚珠丝杠的预紧    17
   2.4滚珠丝杠选取与校核    20
3 滚动轴承的选取与计算    20
   3.1 滚珠丝杠受力分析    21
   3.2 计算轴承寿命    21
   3.3 当量载荷    21
4 手轮选取及设计计算    22
5 联轴器的选取    22
6 进给系统精度校核    22
   6.1支承滚珠丝杠轴承的变形    23
   6.2支承滚珠丝杠轴承的轴向变形    24
结  论    25
致  谢    26
参 考 文 献    27
