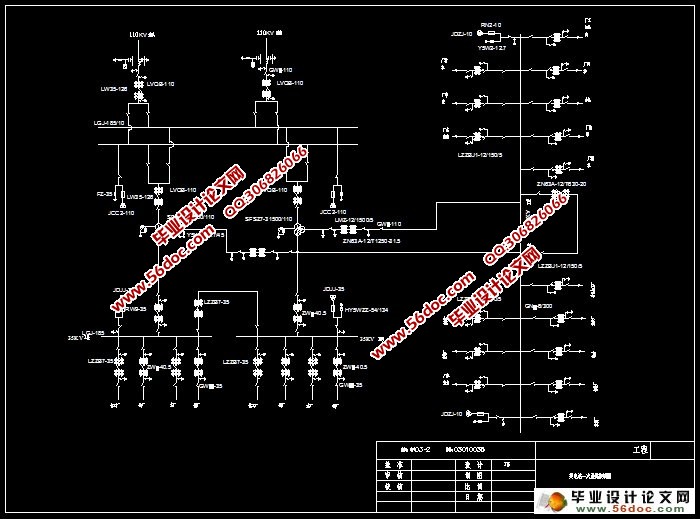

110kv变电站设计的设计(附CAD接线图)
无需注册登录,支付后按照提示操作即可获取该资料.
110kv变电站设计的设计(附CAD接线图)(论文14000字,外文翻译)
本次毕业设计以110kV 变电站为主要设计对象,该110kV变电站是地区重要变电站,是电力系统110kV电压等级的重要部分。该变电站设有2 台主变压器,站内主接线分为110kV、35 kV、和10 该变电站主要是为营口市开发区盼盼工业园区供电和服务的,并支持当地工农业的持续发展,使初具规模的旅游事业上一新台阶,改善和提高该境内人民的物质和文化生活。本变电所属新建110kV区域性终端变电站,主要满足该地区工业用电。
变电站的设计应根据工程的5—10年发展规划进行,做到远近结合、以近为主,正确处理近期建设与远景发展的关系,适当考虑扩建的可能性。必须从全局出发、统筹兼顾,按照负荷性质、用电容量、工程特点和地区供电条件,结合国情合理地确定设计方案,必须节约用地的原则。
本站的设计是在国家和地方的规划下进行的,是以设计任务书为依据,以国家经济建设的方针、政策、技术规定、标准为准绳,结合工程实际情况,在保证供电可靠、调度灵活、满足各项技术要求的前提下,兼顾运行、维护方便,尽可能地节省投资、就近取材,力争设备元件和设计的先进性与可靠性。
1.2.1 原始资料
为满足城镇负荷日益增长的需要,提高对用户供电的可靠性和电能质量,根据系统发展规划,拟建设一座110/35/10kV 的区域性终端变电站,设计原始资料要求如下:
1)、电压等级:110/35/10kV
2)、设计容量:拟设计安装两台主变压器。
3)、进出线及负荷情况
①、110kV 侧,110kV 侧进出线共4 回,其中两回为进线,最大负荷利用时间为4200h。
②、35kV 侧,35kV 侧出线共4 回,最大负荷利用时间为4000h。
③、l0kV 侧,l0kV 侧出线共计8 回,无电源进线,最大负荷利用时间为5000h。
④、系统阻抗值为S=100MVA 时的值。
1.2.2 所选地址及环境
变电站位于城市的工业区附近,交通运输方便,海拔400M,地势平坦,公路交通方便,无污染源,夏季最高温度零上38度,冬季最低气温为-15度,年平均气温为零上15度,最大风速为20m/s,覆冰厚度为5mm,土壤电阻率为<500Ω,冻土厚度为0.7m,主导风向:夏季为东南风,冬季为西北风。
目录
1 绪论 3
1.1 变电站设计的原因和目的以及原则 3
1.2 变电站的基本情况 3
1.2.1 原始资料 3
1.2.2 所选地址及环境 4
2 负荷计算及变压器选择 5
2.1 负荷计算 5
2.1.1 负荷资料 5
2.1.2 负荷计算 5
2.2 主变的选择 7
2.2.1 主变压器容量和台数的确定: 7
2.2.2 主变压器型式的确定: 7
2.2.3 主变压器阻抗的选择: 8
2.3 站用变压器的选择 9
2.3.1 站用变台数的确定: 9
2.3.2 站用变的容量确定: 9
2.4 无功补偿 10
2.4.1 补偿作用 10
2.4.2 无功补偿容量及电容器接线方式 10
3 变电站主接线形式 12
3.1 变电站主接线的要求及原则 12
3.1.1 设计要求 12
3.1.2 设计原则 13
3.2 变电站主接线形式的选取 14
3.2.1 110kV 侧主接线方案选取 14
3.2.2 35kV侧主接线方案选取 17
3.2.3 10kV 侧主接线方案选取 18
4 短路电流的计算 21
4.1 短路电流计算的目的 21
4.2 短路电流计算 21
4.2.1 各元件电抗计算及等值电路图 21
4.2.2 110kV母线侧短路电流的计算: 23
4.2.3 35kV母线侧短路电流的计算 24
4.2.4 10kV母线侧短路电流的计算 25
5 电气设备的选择 27
5.1 电气设备选择的一般原则 27
5.2 载流导体的选择 27
5.3 断路器和隔离开关的选择 30
5.4 电流互感器的选择 35
5.5 电压互感器的选择 38
5.6 高压熔断器选择 39
6 配电装置 41
6.1 配电装置概述 41
6.2 变电站各电压等级采用的配电装置 41
6.2.1 110kV配电装置 41
6.2.2 35kV~10kV配电装置 42
总结 43
致谢 44
参考资料 45
