防护罩冷冲压模具设计(含CAD零件装配图,工艺卡)

以下是资料介绍,如需要完整的请充值下载. 本资料已审核过,确保内容和网页里介绍一致.
无需注册登录,支付后按照提示操作即可获取该资料.
资料介绍:

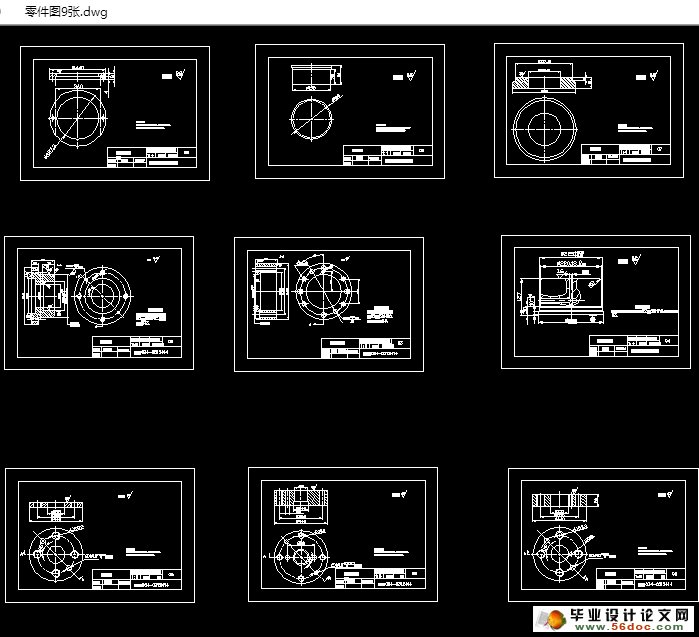

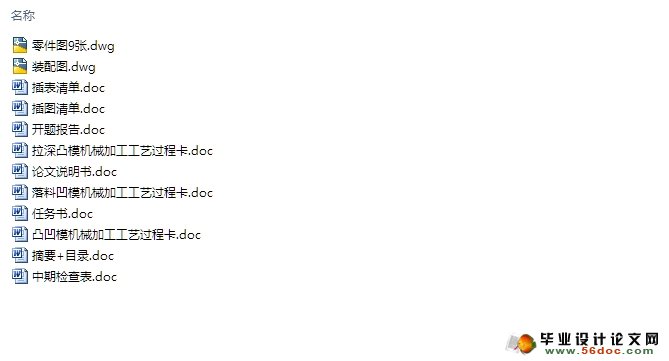

防护罩冷冲压模具设计(含CAD零件装配图,工艺卡)(任务书,开题报告,中期检查表,论文说明书12000字,CAD图纸10张,工艺卡)

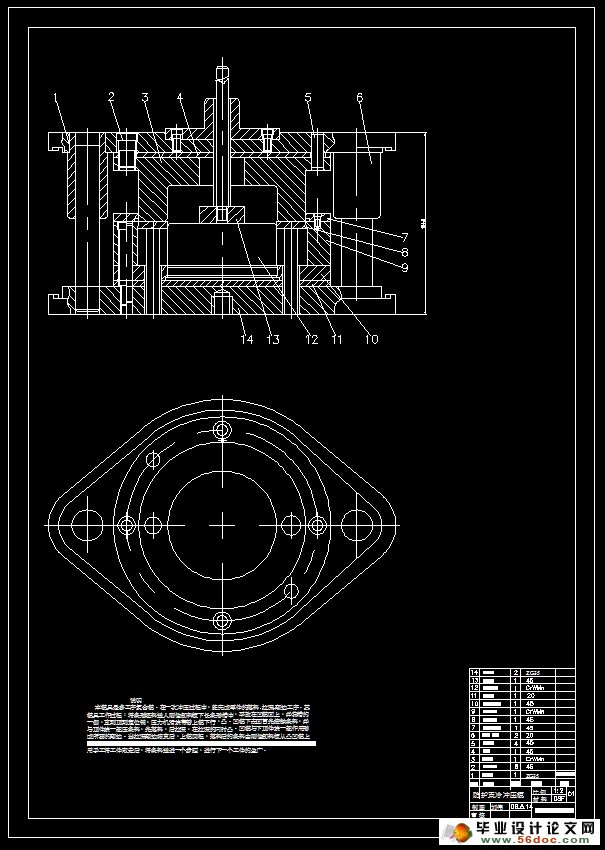

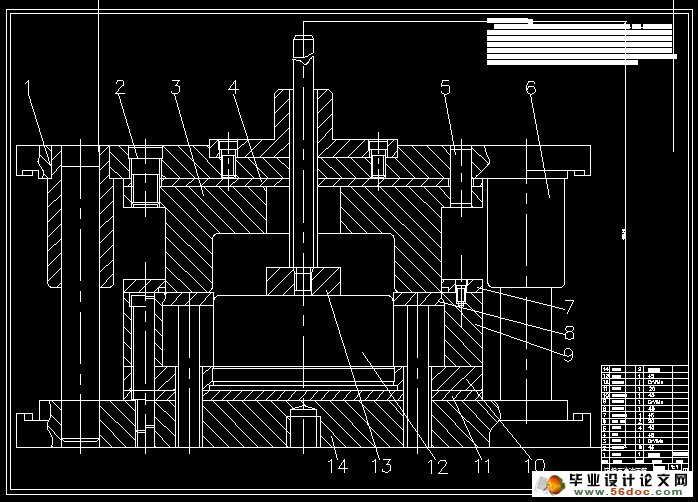

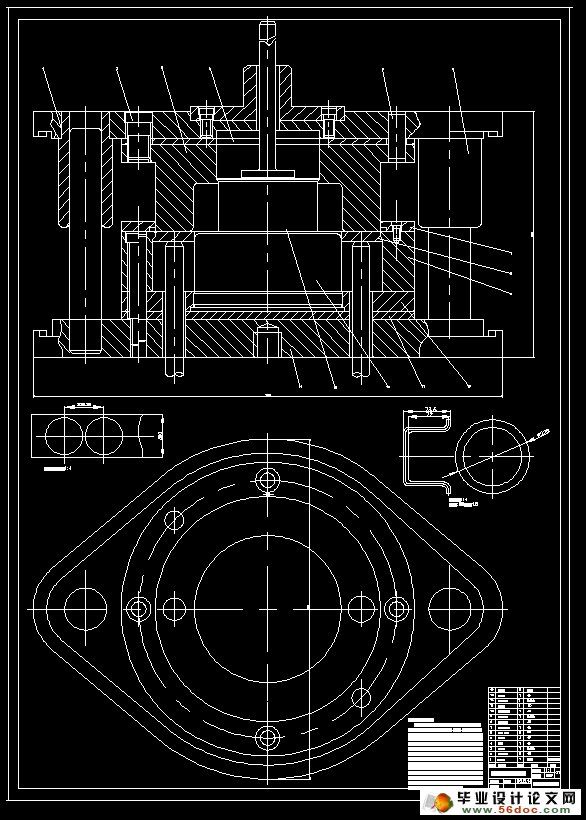

摘要:以电动机防护罩零件为例,结合其模具特有工艺性,进行了工艺性分析,并分析了成形过程的三种不同的冲压工艺方案,从理论探讨及实验上提出了最佳工艺方案。并对模具的各部分主要尺寸进行理论运算,以确定各冲模的尺寸;简要分析了模具关键零部件的设计及加工工艺.对拉深模从设计到零部件的加工工艺以及装配工艺等进行了详细阐述,绘制了模具装配图及主要工作零件图,详细分析了模具工作过程,并为下一道冲孔、切边工序做好了准备,

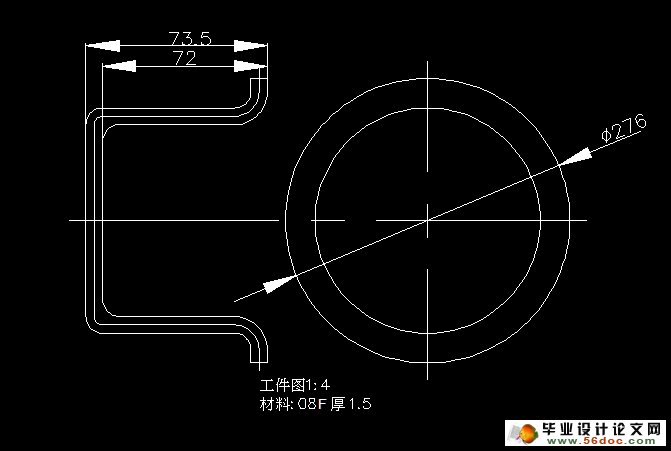

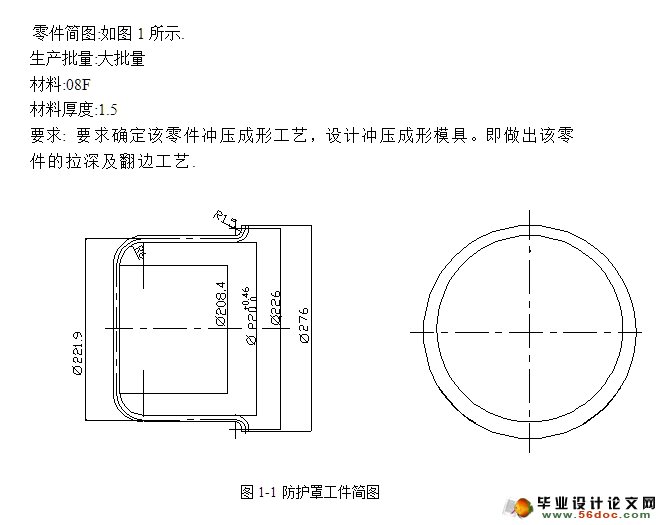

该工件属于典型的有凸缘圆筒形拉深,要求内形尺寸,形状简单对称,该工件作为另一零件的罩,对表面粗糙度没有特殊要求。所有尺寸均为自由公差,按IT14级确定工件的公差,可用落料获得的圆形板料进行拉深,拉深成为外径为 223.4mm,内圆角R为6mm的有凸缘圆筒,工件总高度尺寸73.5㎜可在拉深中达到要求。 一般冲压均能满足其尺寸精度要求,对零件的厚度变化也没有要求。圆筒形件的毛坯为圆形板料,可以通过落料获得。08F钢是碳素结构钢,具有良好的冲压性能
综上所述,该工件的精度及结构尺寸都能满足冲压工艺要求,工件的拉深工艺性较好。该工件在满足冲压工艺性要求的前提下,采用的冲压基本工序是落料、拉深、翻边。
