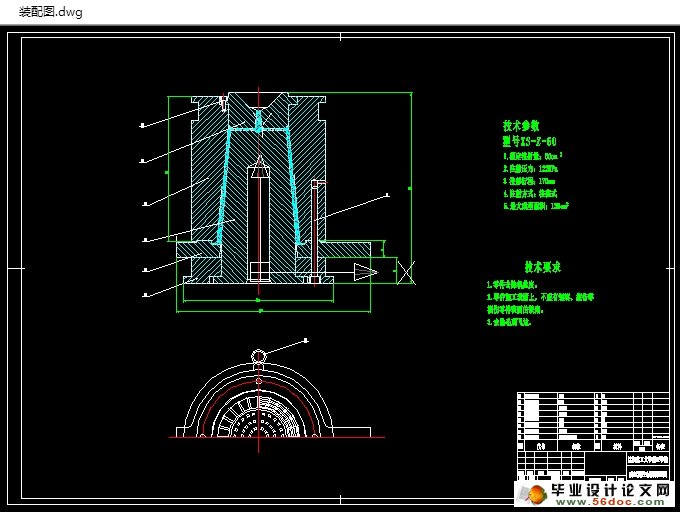

废纸篓注射模的设计(PP材质310xФ260mm)(含CAD零件装配图)

废纸篓注射模的设计(PP材质310xФ260mm)(含CAD零件装配图)(论文说明书10500字,CAD图纸5张)
摘要
    废纸篓在日常生活中非常普遍，几乎家家户户都有需要用到的地方。此次所设计的废纸篓结构简单，但考虑它的实际应用，相应的设计了一些曲面，并且计算也比较多。在设计注塑模时，可以方便、精确、迅速地查询和计算出所需要的设计参数。它是体现模具设计智能化、快速化的重要方式之一。
    在塑料成型过程进行了全面的分析，我们设计了塑料模具的模具对模腔。模制的塑料零件与在工作的直接接触，在一定温度下承受高的温度和压力熔化，它必须有一个结构合理，高强度和刚度，耐磨损性良好，正确的几何形状，尺寸精度高和低表面粗糙度相比。选择和工艺参数的重要组成部分，以及引进机构的计算和浇注系统设计等结构。
    根据塑料现有的设计计算资料及已知的设计参数，确定了塑料废纸篓注射模总体设计方案。对塑料废纸篓的工艺性能进行了分析，注射机的选择、分型面的确定、型腔数目的确定、成型零件的设计、浇注系统的设计、脱模机构的设计。根据计算结果最后完成了塑料废纸篓注射模结构设计。

关键词:  模具设计;  方便;  注射

Abstract
    The wastebasket is very common in daily life, almost every family should be used. The design of the waste paper basket structure is relatively simple, but in the design consider its application, also do some surface, so surface structure more calculated is greater. In the injection mold design, convenient, accurate, fast query and calculation of all design parameters. It is an important technology tool for intelligent and fast design of die design.
    Through the correct analysis of plastic molding process, a mould of plastic mould is designed..Molding parts in direct and plastic contact under high temperature and high pressure melt under a certain temperature. Therefore, it is necessary to have reasonable structure, high strength and rigidity, good wear resistance, the correct geometry, high dimensional accuracy and low rough surface of. The selection and calculation of the technological parameters of the important parts, the design process of the mechanism and the pouring system and other structure of the system.
    The data and the known design parameters is calculated on the basis of the existing plastic design to determine the plastic wastebasket injection mould overall design scheme. Analysis of plastic waste basket of process performance, the choice of injection machine, surface determined, the number of cavity, forming part of the design, gating system design, demould mechanism design. According to the calculation results and finally completed the design of the injection mold plastic wastebasket.

Keywords:  die design;  easy;  injection

注塑材料结构
此废纸篓的结构是生活中最普通的一款，结构是长方形截面，大小适中，构造简单，塑件成型壁厚较薄（1.5mm），成型时易发生变形，断裂；起分型面也较容易确定，选择截面积最大的废纸篓口的位置为分型面；在纸篓底设置注塑口注塑成型，能保证工件的质量。
