中铰链落料冲孔模具设计(含CAD零件装配图,工艺卡)

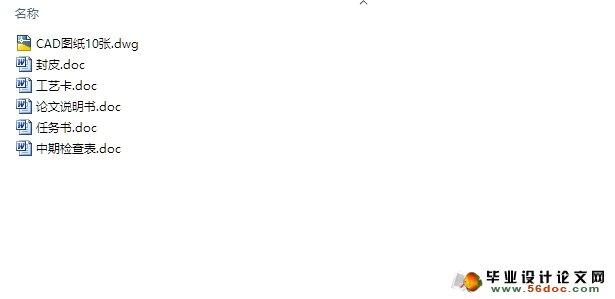

中铰链落料冲孔模具设计(含CAD零件装配图,工艺卡)(任务书,中期检查表,论文说明书8000字,CAD图纸10张,工艺卡)

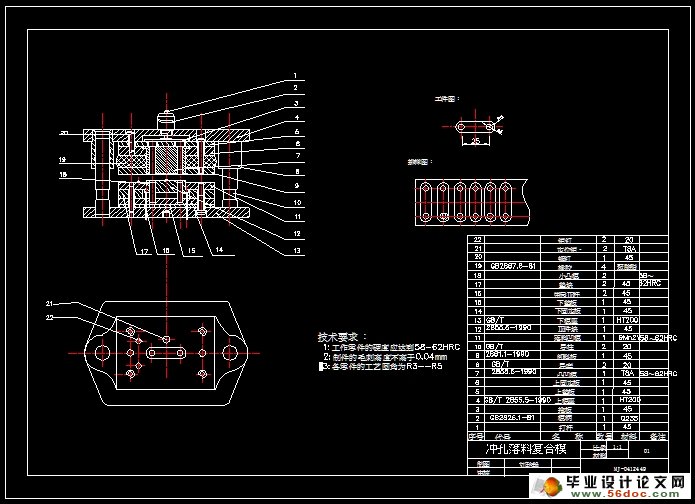

设计着重介绍了制件的成型工艺，及模具结构设计。通过对制件的工艺分析，确定了工艺方案。并设计了一套正装复合模具。在设计同时利用参考资料，确定了各工作零件的尺寸。并较多的考虑了模具结构的调整性、易更换性及模具成本。同时在模具设计内容中融汇了冲压模具的不同加工方法、加工工艺及装配工艺，对初学冲压模具模设计者有一定的参考价值。本设计从模具设计到零部件的加工工艺以及装配工艺等进行详细的阐述，并应用CAD进行各重要零件的设计。
关键词：成型工艺、 结构设计、 工艺分析、 复合模具．

原始资料
工件名称：中铰链

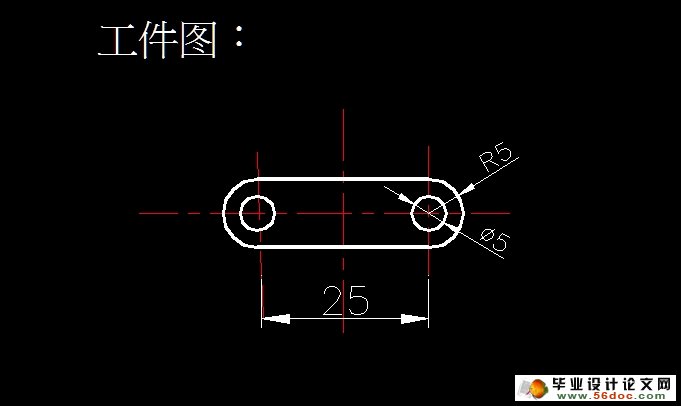

工件简图：如图
材料：Q235
料厚：1mm
产量：大批量


目  录
摘  要……………1.
绪  论    2
第1章 落料冲孔复合模设计    4
1.1 原始资料    4

第2章   工件工艺性分析    5
2.1 工艺性    5
2.2 工件结构工艺性分析    5
第3章  确定工艺方案    6
3.1 确定工艺方案的主要原则    6
3.2确定工艺方案    6
第4章 主要设计计算    8
4.1 排样方式确定    7
4.2 计算最小答边值及冲见毛坯面积    7
4.3 冲压力计算    9
4.3 压力中心计算    9
4.5 工作零件刃口尺寸计算    ...12
4.5.1凹模刃口尺寸计算……………12
4.5.2凸模刃算……………………12
第5章 凸、凹模结构设计    14
5.1  凸模长度计算    14
5.2凸模圆角半径    14
5.3 凹模高度计算    14
5.4  凹模最小壁厚确定    15
第6章.模具总体设计    16
6.1  基本结构形式：    16
6.2 基本尺寸    16
6.3模架    16
6.4模柄    16
6.5模具闭合高度    17
6.3 定位装置    17
6.4 导料装置及卸料装置    17
第7章.压力机型号确定及校核    18
第8章 装配    20
8.1主要组件的装配与调试    20
8.2.总装配    20
8.2.1 无导柱模具装配     20
8.2.2 导柱模装配    20
8.2.3 装配步骤    20
8.3.冲裁模试冲的缺陷与调整    21
小  结    24
致  谢    25
参考文献    26
