皮套圈座多轴钻孔专机设计

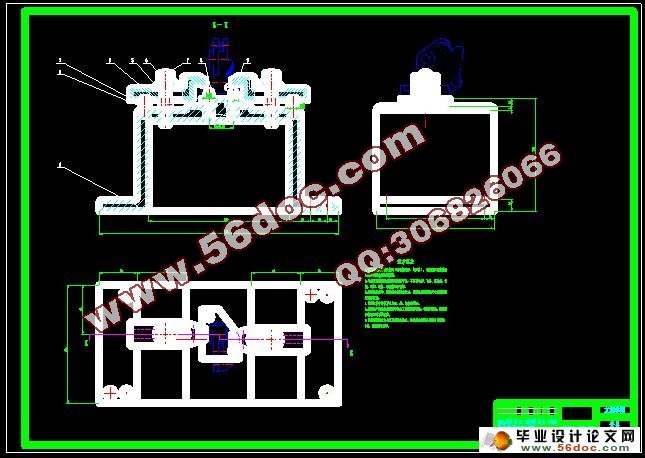

皮套圈座多轴钻孔专机设计(任务书,开题报告,外文翻译,进度计划表,论文说明书11000字,cad图纸9张)
摘  要
随着自动化应用的逐步提高，组合机床越来越多的出现在现代工厂中，组合机床是以通用部件为基础，配以工件特定外形和加工工艺设计的专用部件和夹具，组成的半自动或自动专用机床。它一般采用多轴，多刀，多工序，多面或多工位同时加工的方式，生产效率比通用机床高几倍至几十倍。由于通用部件已经标准化合系列化，可根据需要灵活配置，能缩短设计和制造周期。因此，组合机床兼有低成本和高效率的优点，在大批量生产中得到广泛应用，并可用以组成自动生产线。
本次设计为皮套圈座钻孔专用机床，同时完成3个孔的加工。主要有以下几个方面：
1.方案的制定，根据提供的零件图，通过相关材料分析制定可行性方案并拟定加工工艺规程；

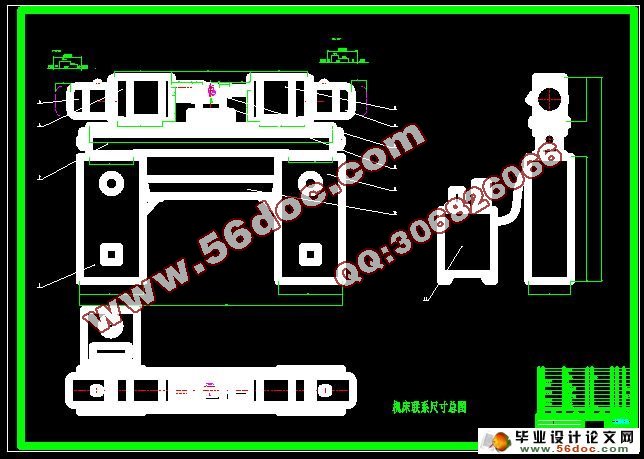

2.“三图一卡”：工序图、加工示意图、尺寸联系图的绘制以及生产率计算卡的计算，根据要求设计图纸；
3.主轴箱结构的设计，包括动力系统、传动系统的制定，轴的设计，齿轮的设计，轴承的选择，润滑系统的制定；
4.零件图的绘制，包括轴、齿轮；
5.说明书的撰写。

关键词：组合机床；组合机床；三图一卡

Abstract
With increasing automation applications, combined machine tool more and more appear in modern factories, the combination of more occasions based on general parts, match with workpiece specific shape and process design of special components and fixtures, composed of semi-automatic or automatic special machine. It usually adopts the multiaxial, knife, processes, and multi-faceted or multistage and processing, production efficiency than general machine high several times or more. Due to the common parts have standard series, can according to the combined flexible configuration, can shorten the cycle of design and manufacture. Therefore, the combination machine has the advantages of low cost and high efficiency, in large, mass production is widely used, and the automatic production line can be used to composition.
    The design for the leather seat drilling machine, the processing at the same time to complete the 3 hole.This design mainly in the following aspects:
1. According to the formulation of programmes, providing the parts drawing through relevant material analysis, the feasibility plan and plan formulated processing procedures;
2. "three graph one card" : process graph, processing schemes, size contact drawing and productivity calculation according to requirements of calculation, card design drawings;
3. Spindle box structure design, including power system and transmission system, the design of the formulation of shaft, the gear design, bearing the formulation of choice, lubricating system;
4. Component drawing, including shaft, gear;
5. Written instructions.

Key words: Unit built machine tool; Spindle box; Three diagram a card


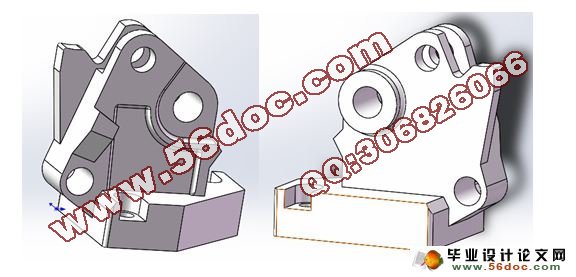

被加工零件图一张

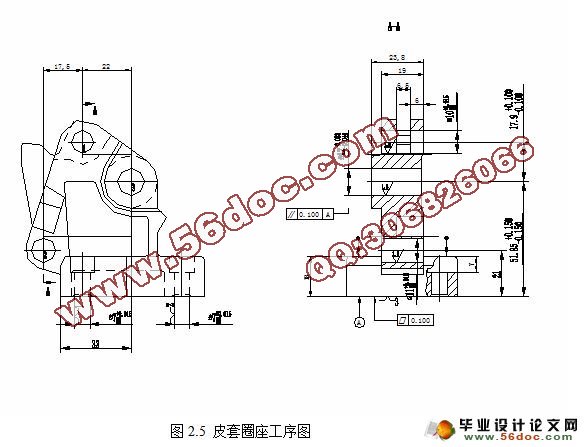

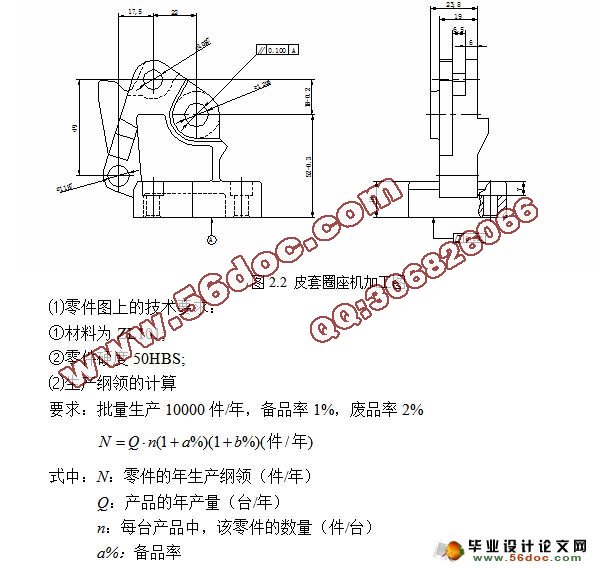

皮圈架座是纺机卷绕机构中安装皮圈架的一个重要零件，材料为ZL101，硬度为50HBS。分析图纸可知，三个待加工孔之间的位置精度要求不是很高，而单个孔的尺寸精度和粗糙度要求比较高，分别为 12U6（-0.033/-0.044mm）， 11H7（+0.018/0mm）， 10H7（+0.015/0mm），粗糙度Ra都为1.6µm。另外 12孔的轴线和底面的平行度要求为0.1mm，因而 12孔的要求最高。
在本道工序前，底面已经过铣削加工，平面度为0.1mm。三个待加工孔为铸孔，毛坯上孔尺寸为： 9.4-9.0mm, 10.4-10.0mm, 11.4-11.0mm。
