自动切管机及送料机构设计

自动切管机及送料机构设计(含任务书,开题报告,外文翻译,毕业论文说明书17000字,进度检查表,CAD图纸5张)
摘  要
自动切管机主要用于加工各种用途的管件，包括各种材料的金属管件，本次设计的自动切管机及送料机构所加工的管件主要是直径在 60～70mm之间。本论文设计的自动切管机及送料机构，能自动切管和送料达到自动加工金属管件的目的。完成的工作主要是自动切管机中圆锥齿轮减速器、切管机棍筒、机架及自动送料机构工作方案的设计。其中，切管机的工用原理是：电动机通过V带传动，圆锥齿轮减速箱、开式齿轮传动到一对棍筒，然后带动金属管的旋转，获得切割时的主运动。同时，圆盘刀片向下移动，实现管子的切割工作。其中包括确定切管机设计方案的制定、传动装置的设计和计算（包括电动机的选择、拟定传动方案、各轴转速、功率和转矩的计算、传动机构的设计与计算等）。根据已有的经验公式，对上述各项进行了详细的计算和强度校核之后，确定了各个零件之间的尺寸位置。最后绘制切管机装配图、部件图以及部分零件图。
本设计所完成的切管机主要用于车间中对60～70mm管件的切管加工，对提高生产效率，减轻工人的劳动强度有着积极的意义。

关键词：切管机；减速器；棍筒 〖资料来源：毕业设计论文网 http://www.56doc.com〗

Abstract
Automatic cutting machine mainly being used in processing various functional tube parts ,primarily includes varieties material`s metals tube parts . This time the designed automatic cutting machine and conveying mechanism essentially process the tube parts which diameter between 60~70mm.The task of this time designed automatic cutting machine and conveying mechanism , automatic pipe cutting and feeding mechanism to achieve automatic processing of metal pipe fitting objective. The main work is the automatic pipe cutting bevel gear machine reducer, pipe cutting machine roller, frame and the automatic feeding programme of work organization design. Among them, pipe cutting machine working principle is: the motor through driving V, bevel gear reducer, gear transmission to a pair of roller, and then drive the metal tube rotary, obtain the main movement during cutting. At the same time, move down the disc blade, cutting the pipe. Including the determination of design and calculation formulation, transmission pipe cutting machine design scheme (including the choice of motor, the proposed transmission scheme, the shaft speed, power and torque calculation of the transmission mechanism, design and calculation.).According to the already experienced--formula,the mutual dimension among each components being fixed .Finally ,draw the assemble chart; components chart as well as portion spare parts chart. 〖资料来源：HTTP://www.56doc.COM 咨询QQ：281788421〗
The designed of pipe cutting machine is mainly used for pipe processing of 60 ~ 70mm pipe cutting workshop, to improve production efficiency, is of positive significance to reduce the labor intensity of workers.

Key words: pipe cutting machine; reducer; drum sticks

二、课题来源及选题依据
    课题来源于生产实际。
    切管机在许多制造行业中占有举足轻重的地位，他可以将传统的手工作业转变成批量生产，其生产效率可以大幅度提高，工人劳动强度显著降低，更为重要的是产品质量有了显著的提高。因此在许多制造行业中切管机得到了广泛的应用。
    某机车车辆厂，每天都要切割大量50～60 mm材料为Q235的金属管，现需设计制造一台切管机。

〖资料来源：56DOC.COM 咨询QQ：306826066〗

    1.切管尺寸范围：50～60 mm。
    2.切管力：F=3500N。
    3.切管时滚筒转速：70r/min。
三、本设计（论文或其他）应达到的要求：
   1.通过该设计使学生熟悉机械设计的一般思路。
   2.使学生掌握机械设计的方法和技巧。                      〖资料来源：http://WWW.56doc.com 咨询QQ：306826066〗
   3. 通过设计巩固机械制图、金属材料、机械设计基础等课程的知识。
   4.完成自动切管机方案设计、主要部件的参数计算。
   5.完成标准件的选用。
   6.完成零、部件图8张以上。
   7.完成自动切管机总装图1张。                            〖资料来源：http://WWW.56doc.COM 咨询QQ：306826066〗
   8.撰写毕业说明书一份。
   ①计算正确完整，文字简洁通顺，书写整齐清晰。
   ②论文中所引用的公式和数据应注明出处。
   ③论文字数不少于1.5万字。
  〖资料来源：http://WWW.56doc.COM 咨询QQ：306826066〗

目  录
摘  要    IV
Abstract    V
目  录    VI 〖资料来源：HTTP://WWW.56doc.COM 咨询QQ：281788421〗
1 绪论    1
1.1课题的意义、目的、研究范围    1
1.2国内外的发展概况    1
1.3本课题应达到的要求    2
2 自动切管机设计方案的拟定    3
2.1 自动切管设计方案的分析    3
2.1.1 切管方案的拟定    3
2.1.2 切管方案的比较    4
2.2 切管方案的确定    4
3 自动切管机传动装置的设计    5
3.1 传动装置的分析    5
3.1.1 棍筒传动装置方案的初步拟定    5
3.1.2 各传动装置方案的比较    6
3.2 棍筒传动装置方案的确定    6
4 切管机传动装置的计算    7
4.1 电动机的选择    7
4.1.1 电动机的类型和结构分析    7
4.1.2 选择切管机电动机的功率    7
4.1.3 确定切管机电动机的转速    8
4.2 计算总传动比及分配各级的传动比    8

〖资料来源：毕业设计论文网 http://www.56doc.com〗

4.3 运动参数及动力参数计算    9
4.3.1 各轴转速计算    9
4.3.2 各轴输入功率计算    9
4.3.3 各轴输入转矩计算    9

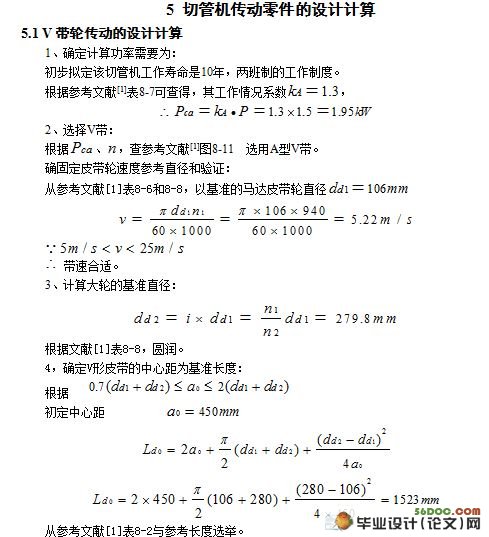

5 切管机传动零件的设计计算    11
