上铰链固定板复合模设计

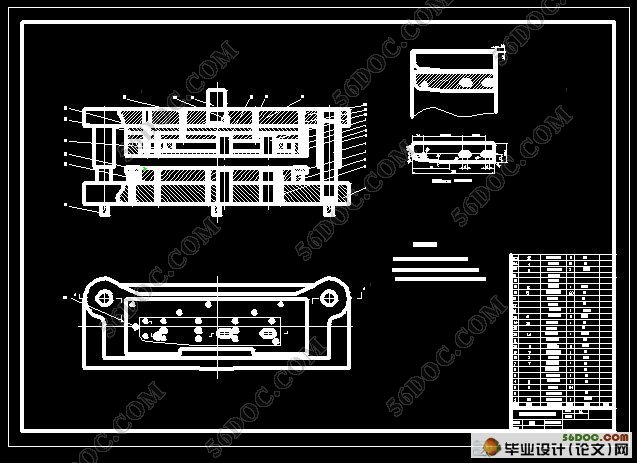

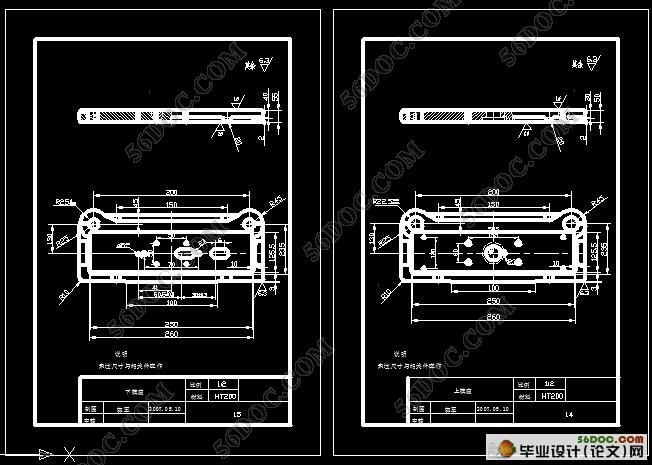

上铰链固定板复合模设计(含任务书,中期检查表,论文说明书8000字,CAD图纸15张合一)
摘   要
本设计题目为底座垫板的冲孔模具设计，体现了典型冲孔模具设计的要求，内容与方向。通过工艺分析，工艺方案的确定，确定了模具设计的方向， 对毛坯尺寸的确定，计算冲裁力，来计算压力中心，选择压力机和压力机的吨位。
    本设计运用了冲裁工艺及模具设计的基础知识。首先，分析了板材的性能要求，为选去模具的类型做了准备，同时，也为凸，凹模的材料有了依据。后分析冲裁件的特征，确定了模具设计参数，选择其他零件及卸料装置。也为凸，凹模尺寸的计算有了根据。还有零件的加工工艺。
 该模具为单工序冲孔模。但是在一次冲裁时，孔特别的多，冲裁力也非常的大，为了降低冲裁力，采用阶梯冲裁。

关键词:   冲孔模  凸模  凹模

ABSTRACT
This design topic designs for The piercing die design of the dunnage backup plate, body now typical model The piercing die  design of request, contents and direction.Pass the craft analysis, the craft project really settles, making sure the direction of The piercing die design, really settling to the blank product size, computing to the blanking pressure, compute the pressure center, choose the tonnage of the pressure machine and the pressure machine.
    This design made use of to hurtle foundation knowledge of blanking craft and The piercing die design. First, Analyzed the function request of the plank material, did preparation for the type that chooses to the die, is also convex, in the meantime, the material of punch and cavitydie had a basis.Analyze to hurtle a characteristic of cut the piece behind, make sure the molding tool design parameter, choose other spare partses and unload to anticipate device.Is also convex, the calculation of the cave mold size had a basis.Still there is spare parts to process a craft.
   That die is a single work preface piercing die.But while hurtling to cut once, the bore is special many, hurtle to cut dint also very big, for lowering to blank pressure, adopt stairs to hurtle to cut.

Keywords:      The piercing die   punch   cavitydie


目   录
绪论    1
第1章 零件图    3
第2章 工艺分析与工艺方案的确定    4
第3章 主要设计计算    5
3.1 冲裁力计算    5
3.2 压力中心的确定    7
3.3 工作零件刃口的计算    8
3.4 卸料元件的计算    12
第4章 模具的总体设计    13
4.1模具类型的选择    13
4.2定位方式的选择    13
4.3 卸料 出料元件的选择    13
4.4导向方式的选择    13
4.5工作零件的结构设计    13
4.6模架的选择及其他零件的设计    20
4.7模具总装配图    20
4.8冲压设备的选定    21
4.9模具零件的加工工艺    22
第五章 模具的装配    25
致  谢    27
参考文献    28

插图清单
1.    上铰链固定板冲裁模制件图……………………………………3
2.    上铰链固定板冲裁模排样图……………………………………5
3.    上铰链固定板冲裁模压力中心图………………………………7
4.    上铰链固定板冲裁模凹模外形图………………………………10
5.    上铰链固定板冲裁模槽形凸模图………………………………14
6.    上铰链固定板冲裁模凸模固定板图……………………………15
7.    上铰链固定板冲裁模冲孔凸模图………………………………16
8.    上铰链固定板冲裁模落料凹模图………………………………17
9.    上铰链固定板冲裁模凸凹模图…………………………………17
10.    上铰链固定板冲裁模挡料销图…………………………………18
11.    上铰链固定板冲裁模卸料板图…………………………………19
12.    上铰链固定板冲裁模顶料板图…………………………………19
13.    上铰链固定板冲裁模模具装配图………………………………21

表格清单
1.    排样及材料利用率计算………………………………………6
2.    模具压力中心表计算一览……………………………………8
3.    模具工作零件刃口尺寸计算一览……………………………11
4.    模具落料凹模加工工艺过程一览……………………………22
5.    模具冲孔凸模加工工艺过程一览……………………………23
6.    模具槽形凸模加工工艺过程一览……………………………23
7.    模具凸凹模加工工艺过程一览………………………………24
8.    模具上铰链固下板冲裁模装配表一览………………………25
